62 ИБП 675-1100 кВА 3..4x(225-275) кВА 1029052
Руководство пользователя по установке Редакция 008
NOTE
Для информации о подключении разъемов TB1, TB2 и TB3 см. Рис.4-25.
Коммуникационные разъемы X-Slot представлены на Рис.4-27.

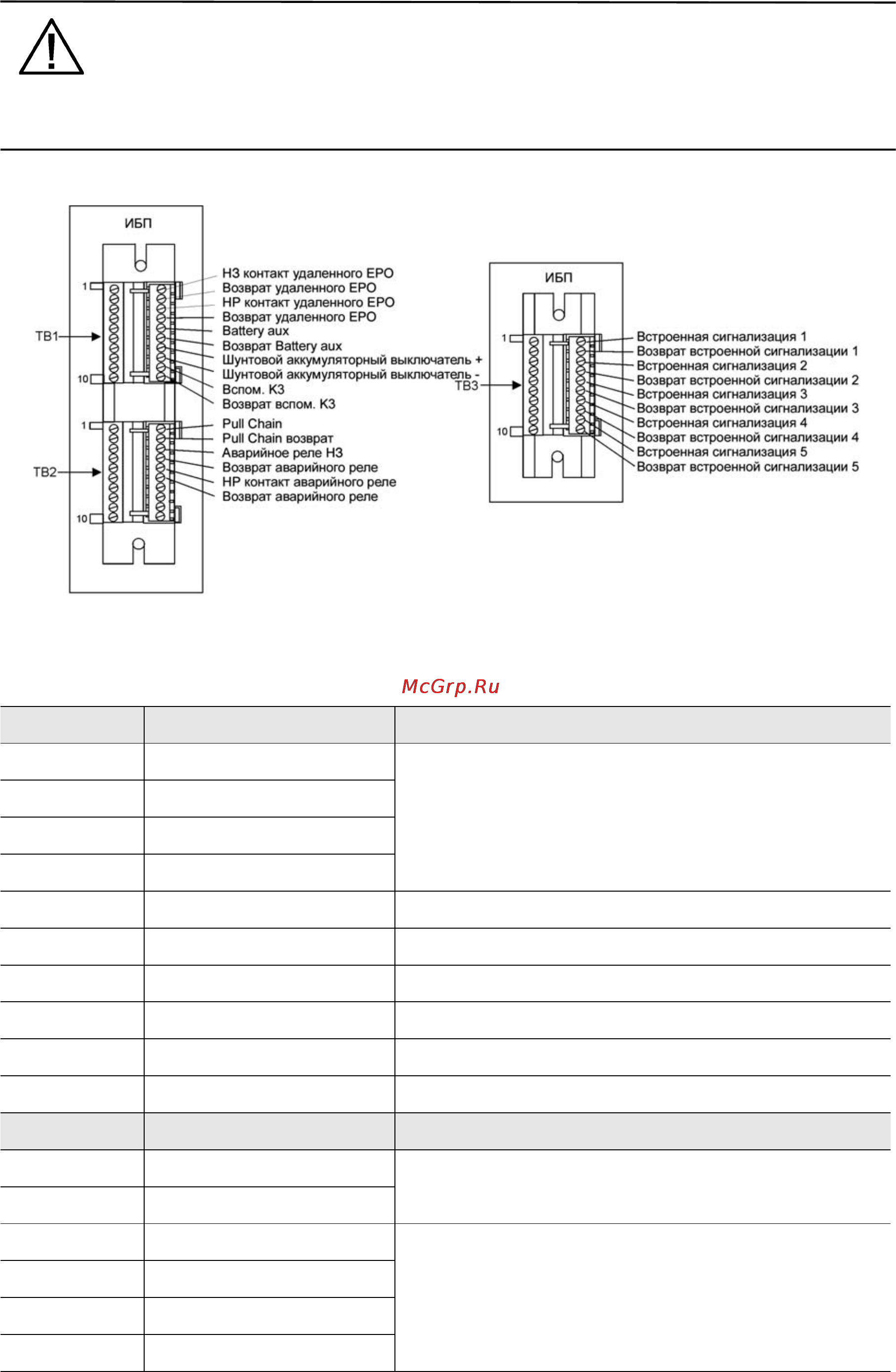

Рис. 4-25. Назначение разъемов клеммных блоков TB1, TB2 и TB3
Клемма TB1 Название Описание
1 НЗ контакт удаленного
Сухой контакт, использующийся для активации
удаленного EPO на ИБП.
2 Возврат удаленного
3 НР контакт удаленного
4 Возврат удаленного
5 Battery aux
6 Возврат Battery aux
7 48 Vdc battery shunt trip
8 48 Vdc battery shunt trip -
9 Вспом. K3
10 Возврат вспом. K3
Клемма TB2 Название Описание
1 Pull Chain
Резервное управление параллельной работой.
2 Pull Chain возврат
3 Аварийное реле НЗ
Универсальные нормально-разомкнутые (НР) или
нормально-замкнутые (НЗ) релейные контакты.
4 Возврат аварийного
5 НР контакт аварийного
6 Возврат аварийного
