1029052 ИБП 675-1100 кВА 3..4x(225-275) кВА 37

Редакция 008 Руководство пользователя по установке

3. Извлеките три болта, крепящие правую сторону транспортировочной скобы к шкафу, и три

болта, крепящие скобу к поддону (см. Рис.4-2 и Рис. 4-4). Снимите правую

транспортировочную скобу. При перманентной установке шкафа сохраните

транспортировочную скобу и болты для последующего применения.

4. Используя вилочный погрузчик поднимите секцию шкафа ИБП таким образом, чтобы шкаф

оказался над

поддоном на высоте приблизительно 3 мм.

5. После того как шкаф ИБП поднят с поддона, вытащите поддон из-под шкафа ИБП.

Выбросьте или утилизируйте поддон надлежащим образом.

6. Используя вилочный погрузчик переместите шкаф ИБП на окончательное место установки.

7. Аккуратно опускайте шкаф ИБП до тех пор, пока основание шкафа не коснется пола.

Повторите шаги 2-7 для оставшихся шкафов.

9. Если система устанавливается перманентно, переходите к следующему шагу; в противном

случае переходите к шагу 12.

10. Используя имеющиеся болты снова прикрепите транспортировочные скобы, снятые в шагах

2-3, с левой и правой стороны шкафа таким образом, чтобы уголок смотрел наружу (см.

Рис.4-1 и Рис.4-2).Это можно сделать только

после выполнения всех монтажных работ для

FI-UPM, ISBM и 3xUPM (см. Разд. 4.3).

11. Прикрепите шкаф к полу с помощью собственного оборудования.

12. Переходите к Разд. 4.3.

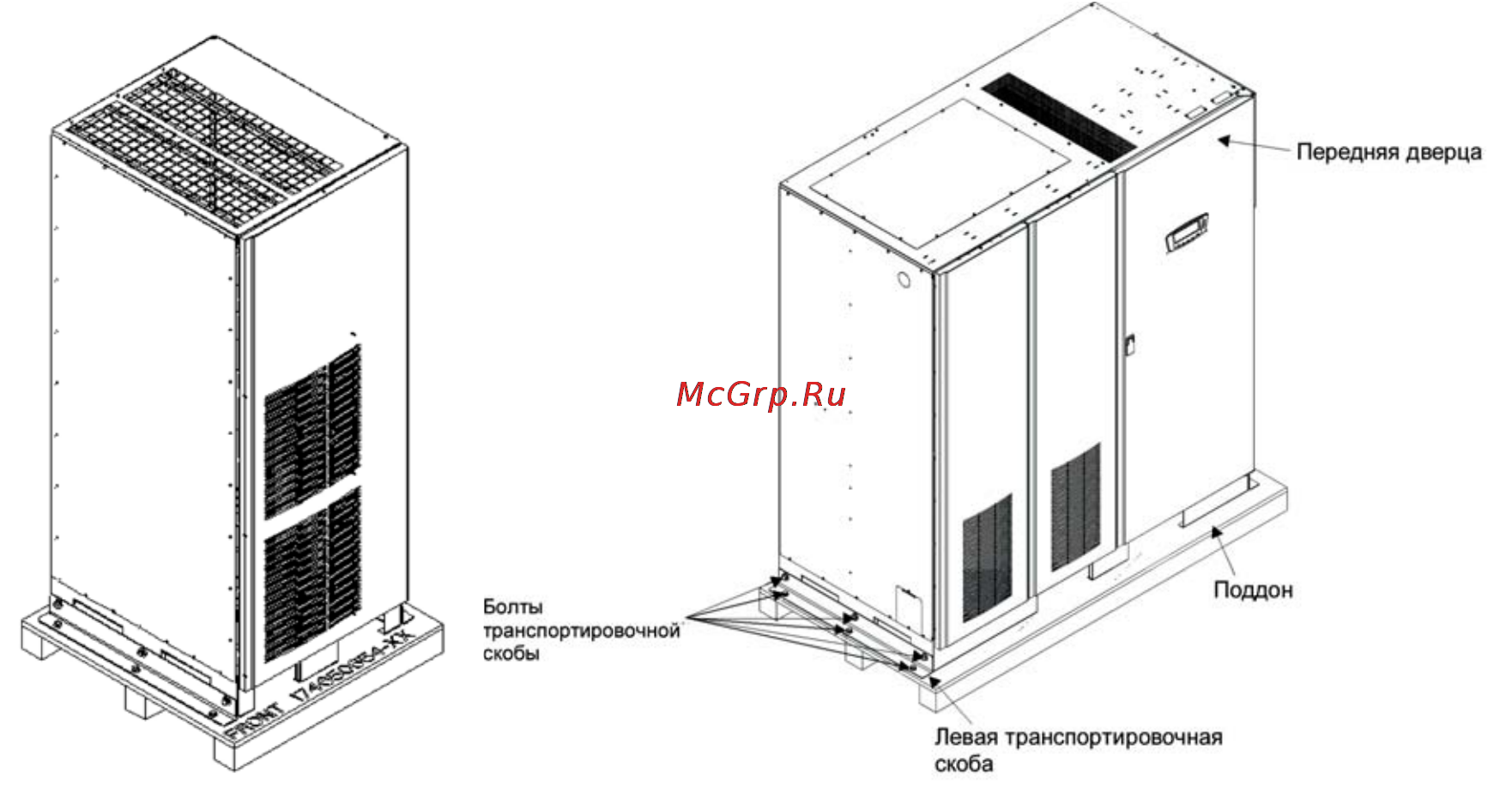

Рис. 4-1. Отсоединение левой транспортировочной скобы
