1029052 ИБП 675-1100 кВА 3..4x(225-275) кВА 71
Редакция 008 Руководство пользователя по установке
6. Установите карту HotSync CAN Bridge в открытый коммуникационный разъем X-Slot в
передней части ИБП. Расположение коммуникационных разъемов X-Slot см. на Рис.4-24 на
стр.61 и Рис.4-27 на стр. 65.
Расположение соответствующих клемм на карте HotSync CAN Bridge см. на Рис.5-2 и в Табл.5-1
на стр.71.

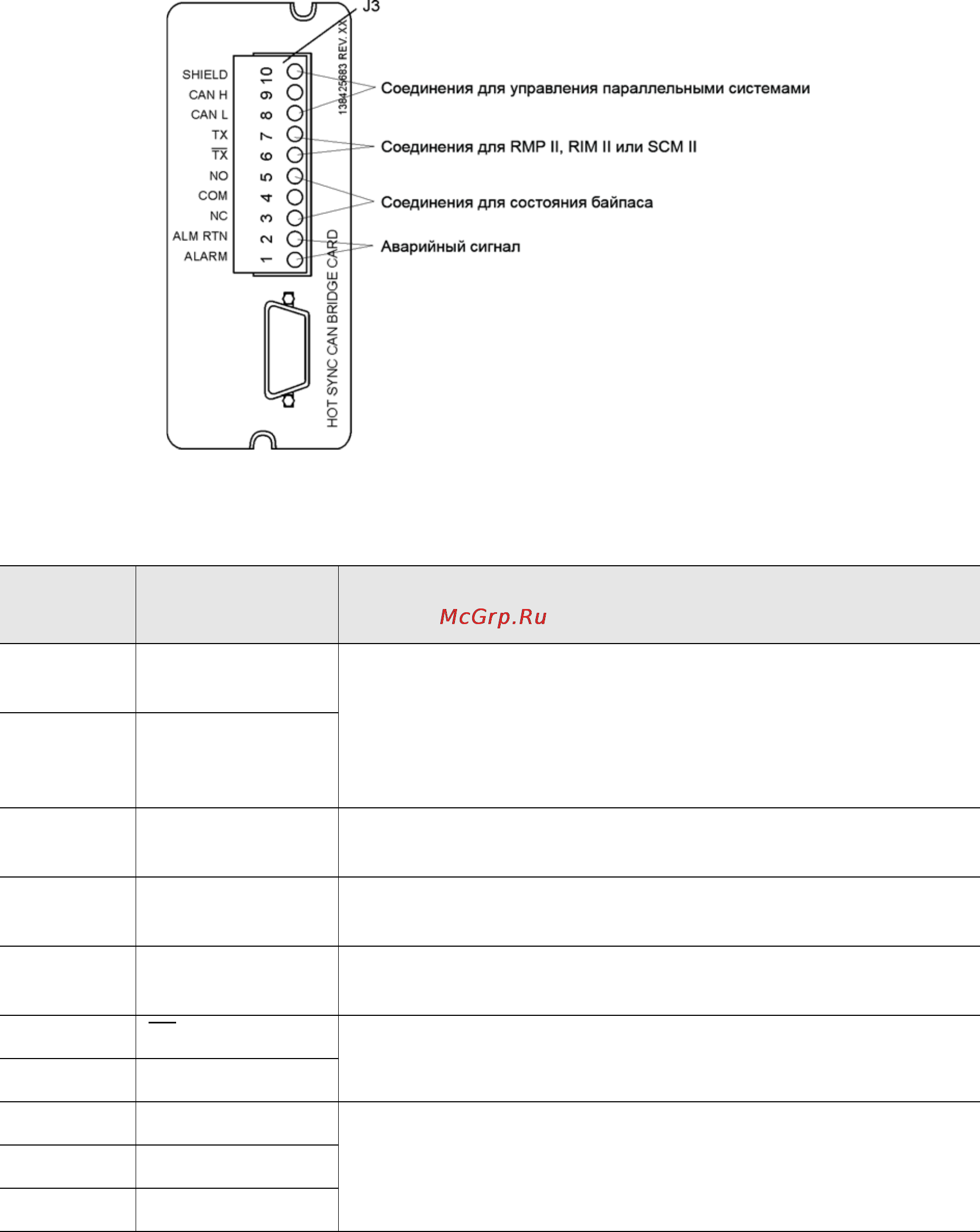

Рис. 5-2. Подключения карты Hot Sync CAN Bridge
Табл. 5-1: Подключения интерфейса карты Hot Sync CAN Bridge
Клемма
J3
Название Описание
1 Аварийный
сигнал
Программируемый аварийный сигнал ИБП. Активируется
удаленным замыканием сухих контактов.
2 Возврат
аварийного
сигнала
3 Аварийное реле
НЗ
Нормально-замкнутый контакт размыкается, если ИБП
работает через байпас.
4 Аварийное реле
общий
Возвратный контакт байпаса.
5 Аварийное реле
НР
Нормально-разомкнутый контакт замыкается, если ИБП
работает через байпас.
6TX
Соединения RMP II, RIM II и SCM II.
7TX
8CAN L
Интерфейс CAN для параллельной работы.9CAN H
10 Экран
