1029052 ИБП 675-1100 кВА 3..4x(225-275) кВА 67
Редакция 008 Руководство пользователя по установке
Табл. 4-2: Подключение проводки удаленного EPO

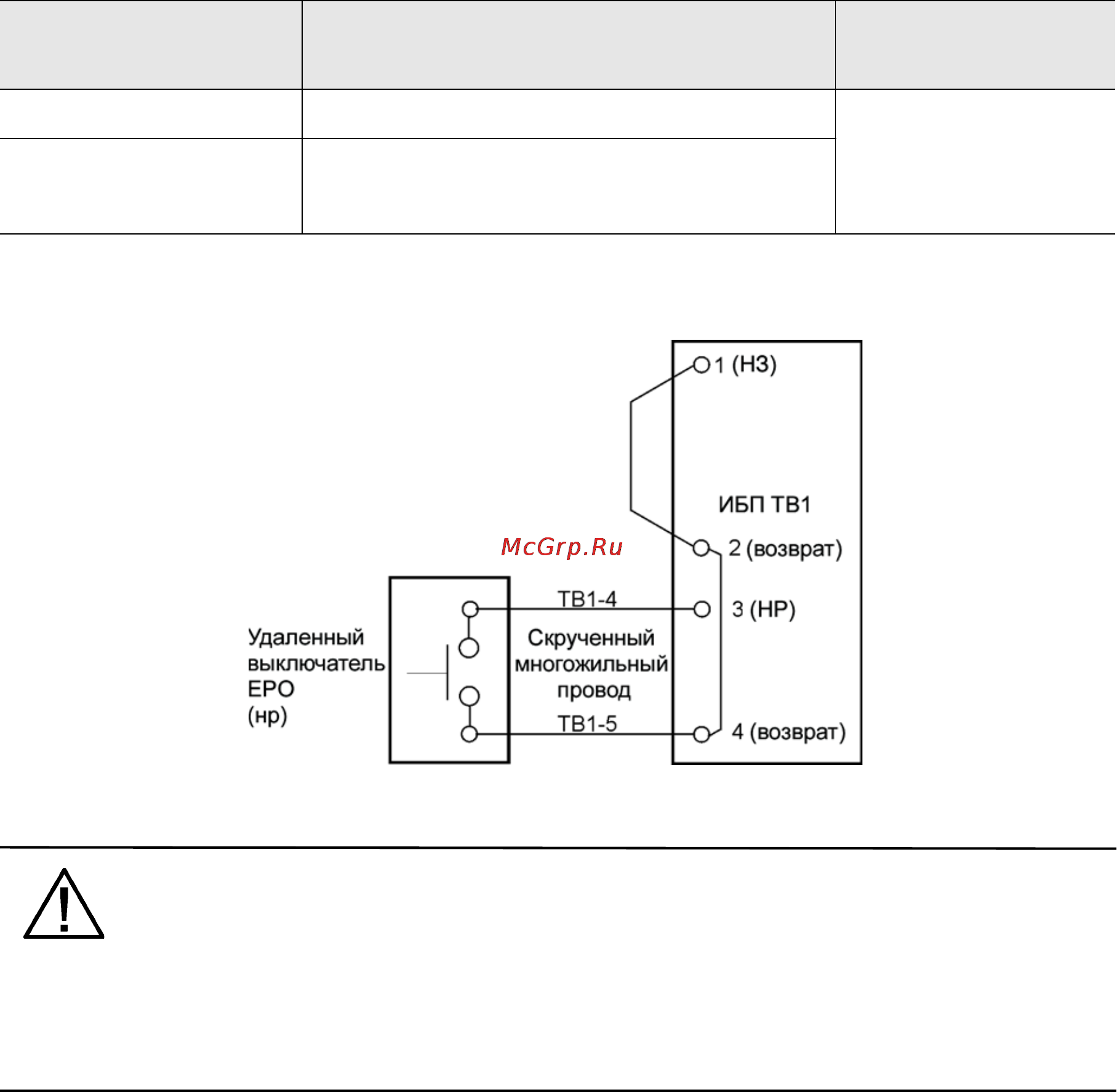

Рис. 4-29. Проводка нормально-разомкнутого удаленного выключателя EPO
NOTE
Номинальные характеристики удаленного выключателя EPO составляют 24 В
постоянного тока, мин. 1 А.
Нормально-разомкнутые и нормально-замкнутые возвратные клеммы удаленного EPO
расположены на клеммной плате раздельно, но при этом соединены.
11. При установке нескольких удаленных выключателей EPO, подключайте дополнительные
выключатели параллельно к первому выключателю EPO.
12. Если необходимо, подключите проводку удаленного выключателя EPO к выключающей цепи
защитных устройств. Нормально-разомкнутый (НР) контакт находится между клеммами 6 и 7
удаленного выключателя EPO (где применимо), как показано на Рис.4-28. Проводка
удаленного
выключателя EPO должна подключаться согласно электротехническим правилам
и нормам.
13. После подключения проводки установите на место защитную панель и закрепите ее при
помощи винтов.
14. Установите на место переднюю дверцу и закрепите ее при помощи имеющихся винтов.
15. Закройте дверцу и заприте ее на защелку.
Рис. 4-30 и Рис.4-31 представлены альтернативные способы подключения удаленного
выключателя EPO с использованием выключателя от стороннего производителя.
От удаленного
выключателя EPO
К интерфейсным клеммам клиента
Клеммный щиток TB1 в шкафу ИБП
Примечания
TB1-4 TB1-3 Скрученный
многожильный
провод (2)
0,75 мм
2
2,5 мм
2
TB1-5 TB1-4
