1029052 ИБП 675-1100 кВА 3..4x(225-275) кВА 41
Редакция 008 Руководство пользователя по установке

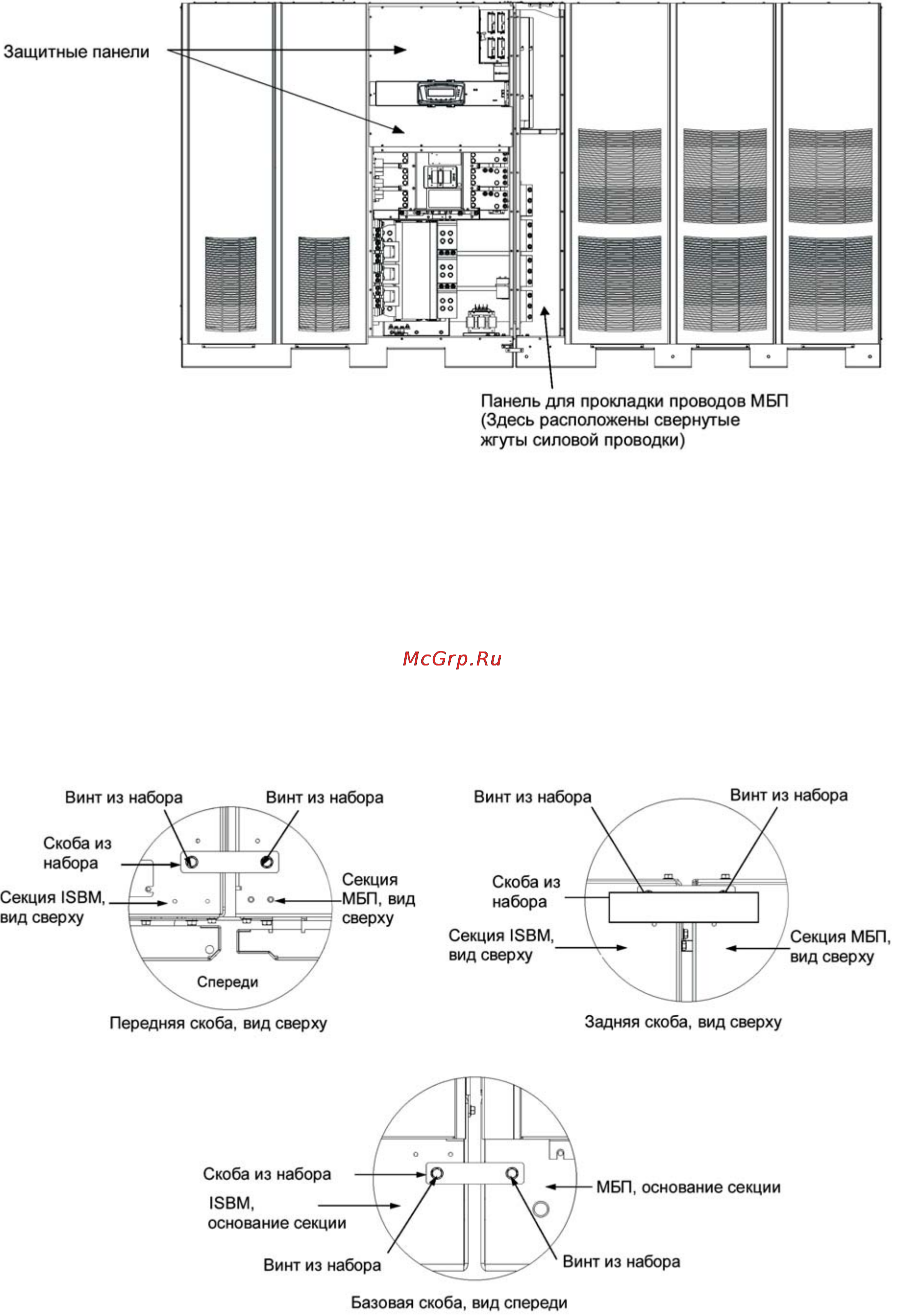

Рис. 4-5. Соединенные секции ISBM и UPM
11. Найдите крепежный комплект (находится в мешочке, привязанном к левой средней панели
секции UPM). Возьмите из полевого набора две плоских скобы и винты. Установите плоские
скобы таким образом, чтобы отверстия в них совпадали с отверстиями в верхней задней и
верхней передней части секций ISBM и UPM. Закрепите скобы при помощи
винтов из
полевого набора (см. Рис. 4-6).
12. Возьмите из полевого набора одну плоскую скобу и винты. Установите плоскую скобу таким
образом, чтобы отверстия в ней совпадали с отверстиями в передней части секций ISBM и
UPM. Закрепите скобу при помощи винтов из полевого набора (см. Рис. 4-6).
13. Переходите к Разд. 4.4.
