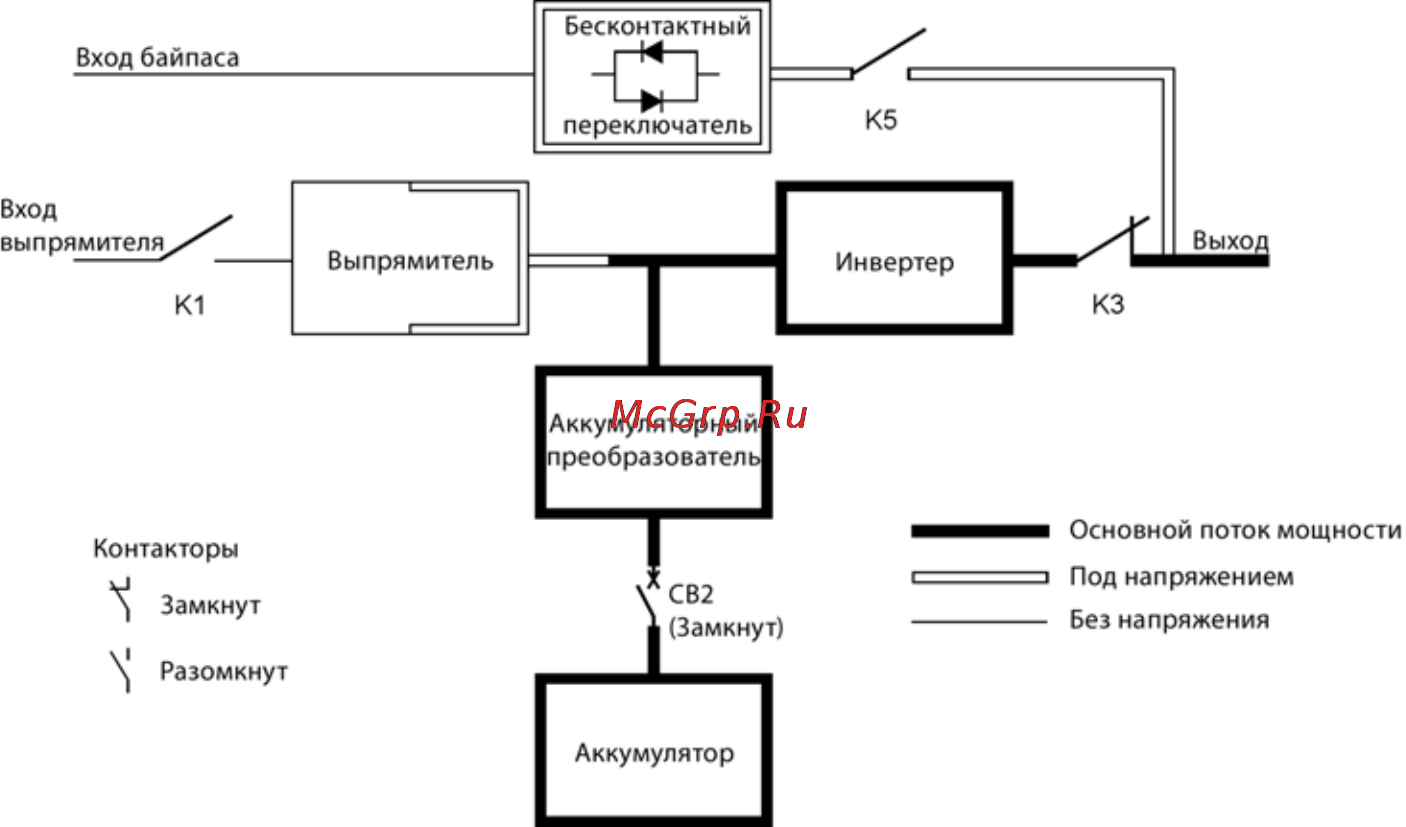

Рис. 6-5. Путь прохождения тока через ИБП в режиме работы от аккумулятора
При сбое в сети питания у выпрямителя больше нет источника переменного тока, из которого он
бы подавал на инвертор выходной постоянный ток. Входной контактор К1 размыкается и на
преобразователь аккумулятора мгновенно поступает питание с аккумулятора. Преобразователь
понижает или повышает напряжение,
что позволяет инвертору обеспечивать непрерывное
питание нагрузки клиента. Если байпас и выпрямитель имеют общий вход, то также размыкается
защитный контактор контактор К5. Размыкание контакторов К1 и К5 предотвращает протекание
напряжений системы через ограничители статического переключателя и выпрямителя и их
возврат на источник тока.
Если входное питание не возобновляется или не достигаются
параметры, требуемые для
нормальной работы, аккумулятор продолжает разряжаться, пока не будет достигнуто
напряжение постоянного тока, при котором мощность на выходе инвертора станет
недостаточной для поддержания работы подключенных нагрузок. При проявлении этого события
ИБП генерирует еще один набор звуковых и визуальных сигналов, которые сигнализируют о
состоянии SHUTDOWN IMMINENT (НЕИЗБЕЖНОЕ ОТКЛЮЧЕНИЕ). Если в
ближайшее время
выпрямитель не получит доступ к надлежащему источнику переменного тока, питание будет
подаваться только в течение двух минут, по истечении которых подача питания будет
прекращена. Если доступен источник байпаса, вместо отключения ИБП переключается на
байпас.
Если в любое время при разрядке аккумулятора возобновляется входное питание, контакторы
К1 и К5 замыкаются
и выпрямитель начинает подачу постоянного тока на преобразователь и
инвертор. При этом устройство возвращается в нормальный режим работы. В зависимости от
общей нагрузки и продолжительности разряда аккумулятора, на протяжении короткого периода
времени может отображаться предупреждение Charging at full current (Зарядка при
полном токе), что связано с необходимостью зарядки аккумулятора.
