1029052 ИБП 675-1100 кВА 3..4x(225-275) кВА 87
Редакция 008 Руководство пользователя по установке

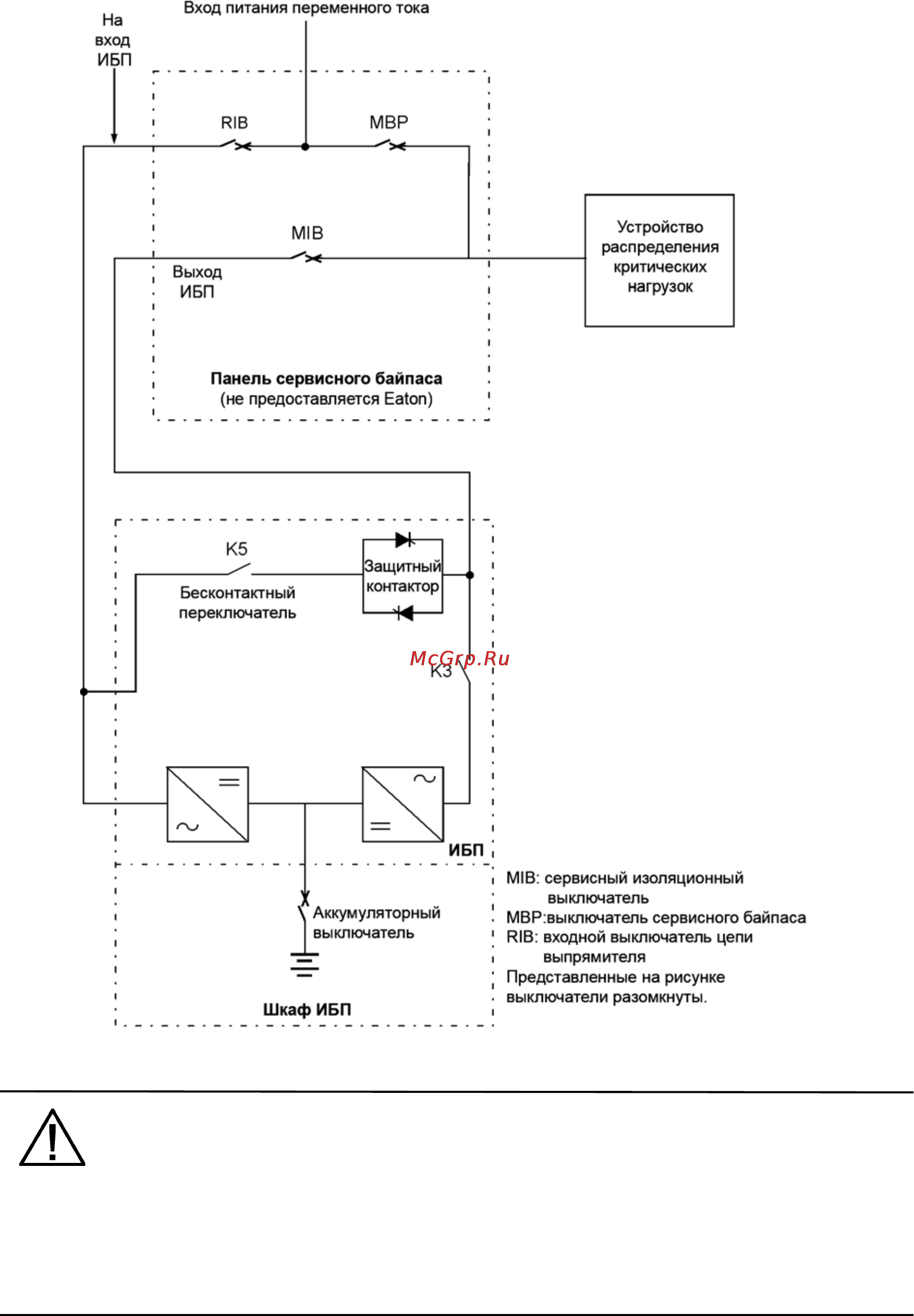

Рис. 6-7. Типовая панель сервисного байпаса
NOTE
При установке в рамках системы ИБП сервисного байпаса без входного выключателя
цепи выпрямителя следует предусмотреть минимум две отдельные линии с входными
выключателями, либо одну линию с двумя входными выключателями: одну для ИБП и
другую для входа сервисного байпаса. ЗАПРЕЩАЕТСЯ использовать одну линию или
один входной выключатель для питания ИБП и сервисного байпаса.
