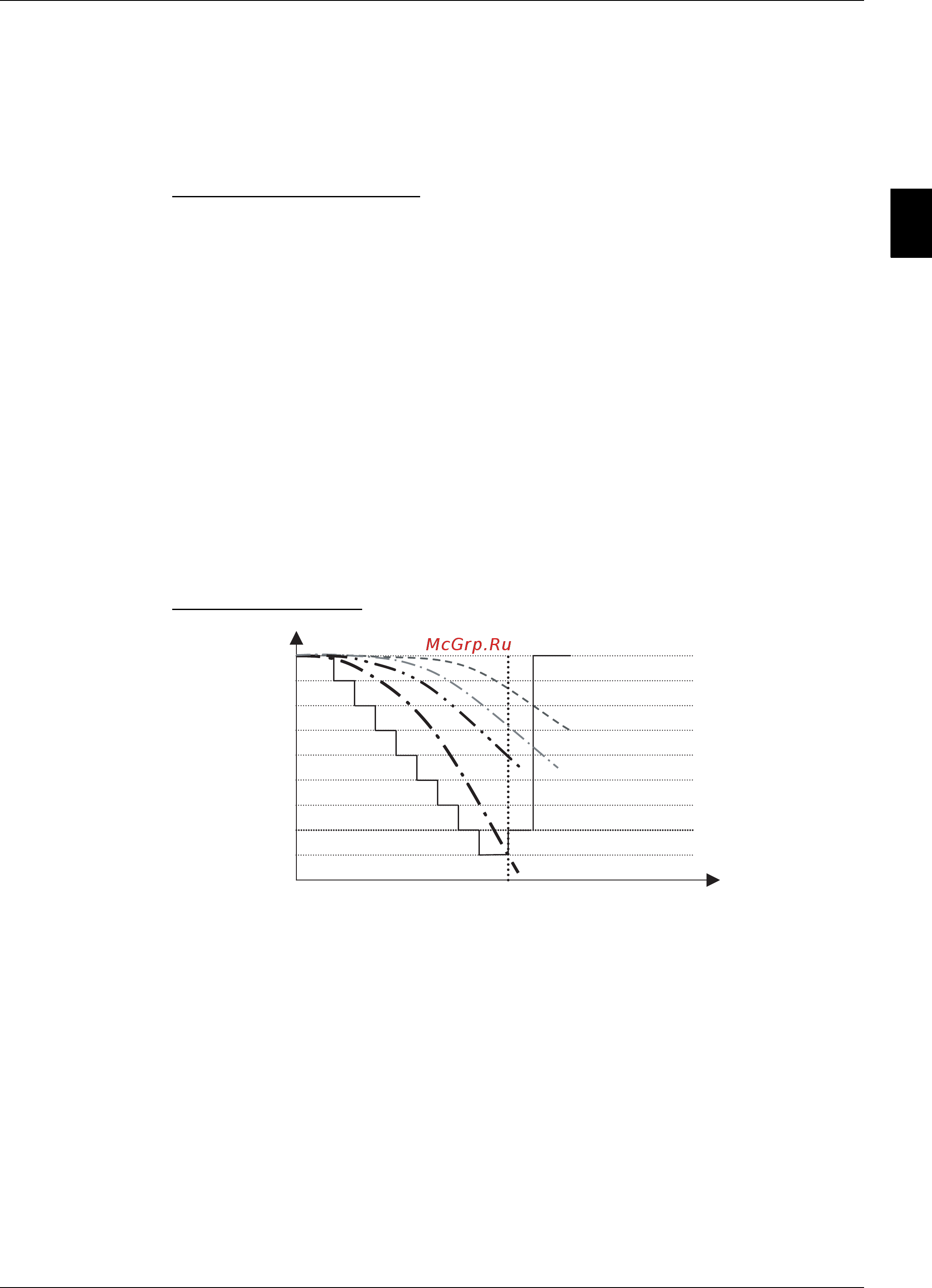

ESiRU 05-07 Функциональный контроллер для сети DICN
Раздел 2 – Описание функции 2–97
3
2
4
5
1
Описание установки приоритета блока — приоритета длины шага
Параметр приоритета может быть установлен в сервисном меню. Установка имеет стандартное
значение 2 и может изменяться в пределах от 0 до 4. Она срабатывает только на ступенях
нагрузки и позволяет избежать аварийного сигнала замерзания от одного из блоков DICN из-за
того, что общая температура воды на выходе
еще слишком высока.
Вычисление приоритета нагрузки:
Если блок имеет LWE < MOW + Stepl priority*steplength,
то его приоритет ниже, чем у остальных.
ПРИМЕР. Установленное значение LWE = 6 °C
Без установки приоритета
LWT1 = температура воды на выходе блока 1.
LWT1 = температура воды на выходе блока 2.
CLWT = общая температура воды на выходе системы DICN.
EWT = температура воды на входе.
Блок 1
Блок 2
Блок 3
Блок 4
Общая температура воды на
выходе CLWT 9 °C
EWT 15 °C (температура воды на входе)
LWT1:
10° C
15° C
15° C
C1: 100%
C2: 100%
C1: 70%
C2: 40%
C1: 0%
C2: 0%
C1: 0%
C2: 0%
T°
15°C
100%
0
EWT
CLWT
LWT1
4°C
LWT2
мощность
компрессора (%)
