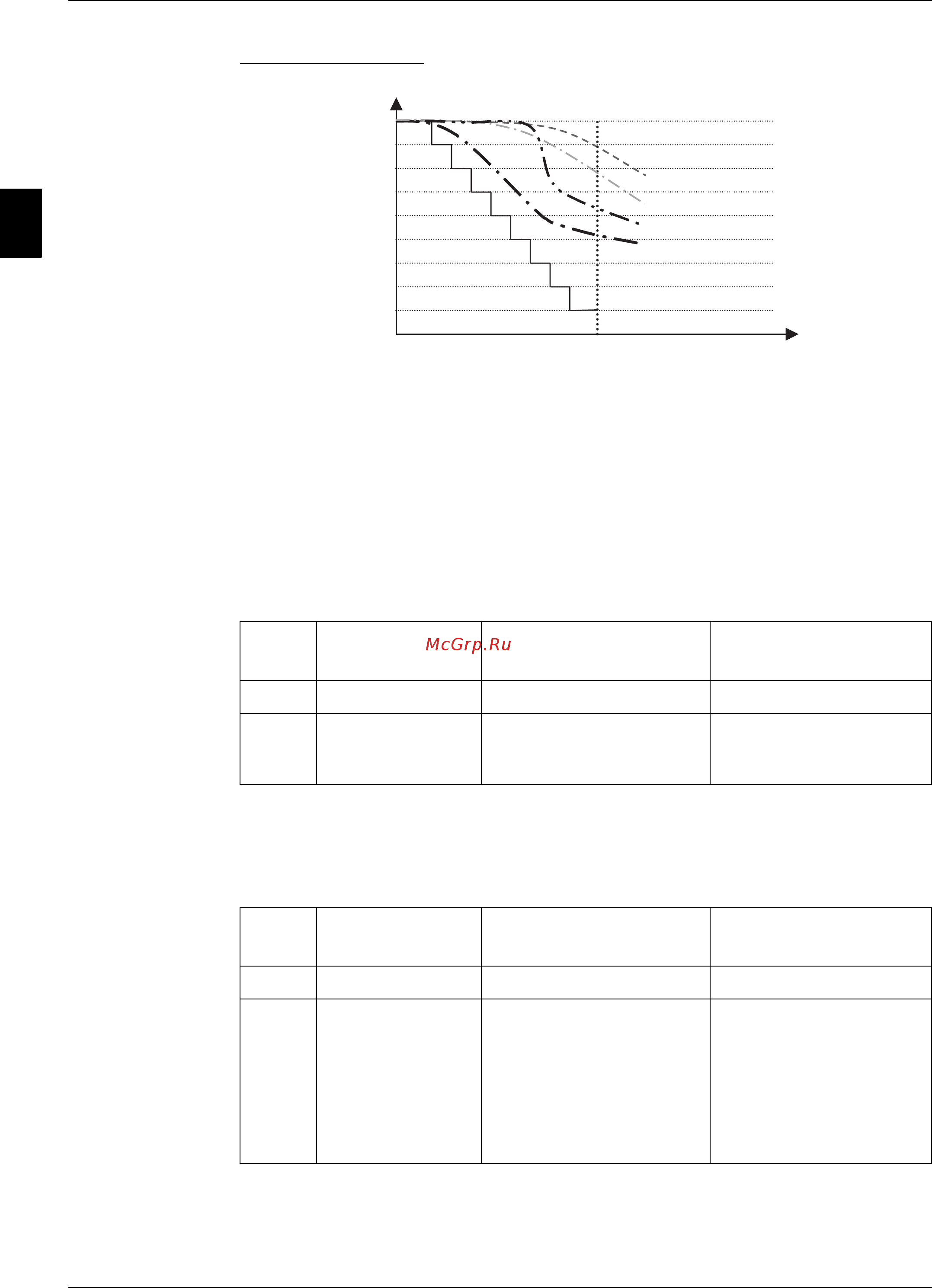

Функциональный контроллер для сети DICN ESiRU 05-07
2–98 Раздел 2 – Описание функции
3
1
2
4
5
С установкой приоритета
Если приоритет блока 1 выше приоритета блока 3, то: Если LWE < 4+(3*1.5)
Если LWE < 8,5, то этот блок имеет более низкий приоритет, чем остальные.
Для блоков, имеющих более 2 контуров, приоритет контуров определяют индивидуальные
установки упреждения/запаздывания. Каждый блок должен находиться в режиме ''NORMAL''
(обычный), ''STANDBY'' (ожидание) или ''DISCONNECT'' (отключен). Эта установка
отображается на дисплее каждого из охладителей.
■ ШАГ 4. ВОЙДИТЕ В МЕНЮ ПОЛЬЗОВАТЕЛџ (НА ГЛАВНОМ И ПОДчИНЕННЫХ БЛОКАХ)
Экран главного блока:
Введите количество подчиненных блоков
Примечание: этот экран отображается только на главном блоке.
Экран главного блока:
Линия
N°
Сообщение Описание Возможные установки
1 MASTER SETTING заголовок экрана
2 NR OF SLAVES Введите количество
подчиненных блоков,
входящих в сеть DICN
0 / 1 / 2 / 3
Линия
N°
Сообщение Описание Возможные установки
1 MASTER SETTING заголовок экрана
2MODE Normal: блок находится в
обычном режиме
работы
Standby: блок находится в
режиме ожидания
Disconnected: блок отключен
от системы DICN и работает
как автономный.
NORMAL
DISCONN. ON/OFF
STANDBY
T°
15°C
EWT
CLWT
LWT1
4°C
LWT2
0
1
2
3
4
5
6
7
8
Шаг
