Процедура передачи/загрузки программного обеспечения ESiRU 05-07
3–34 Раздел 3 – Устранение неполадок
3
1
3
4
5
17
18
Шаг Действие
•
•

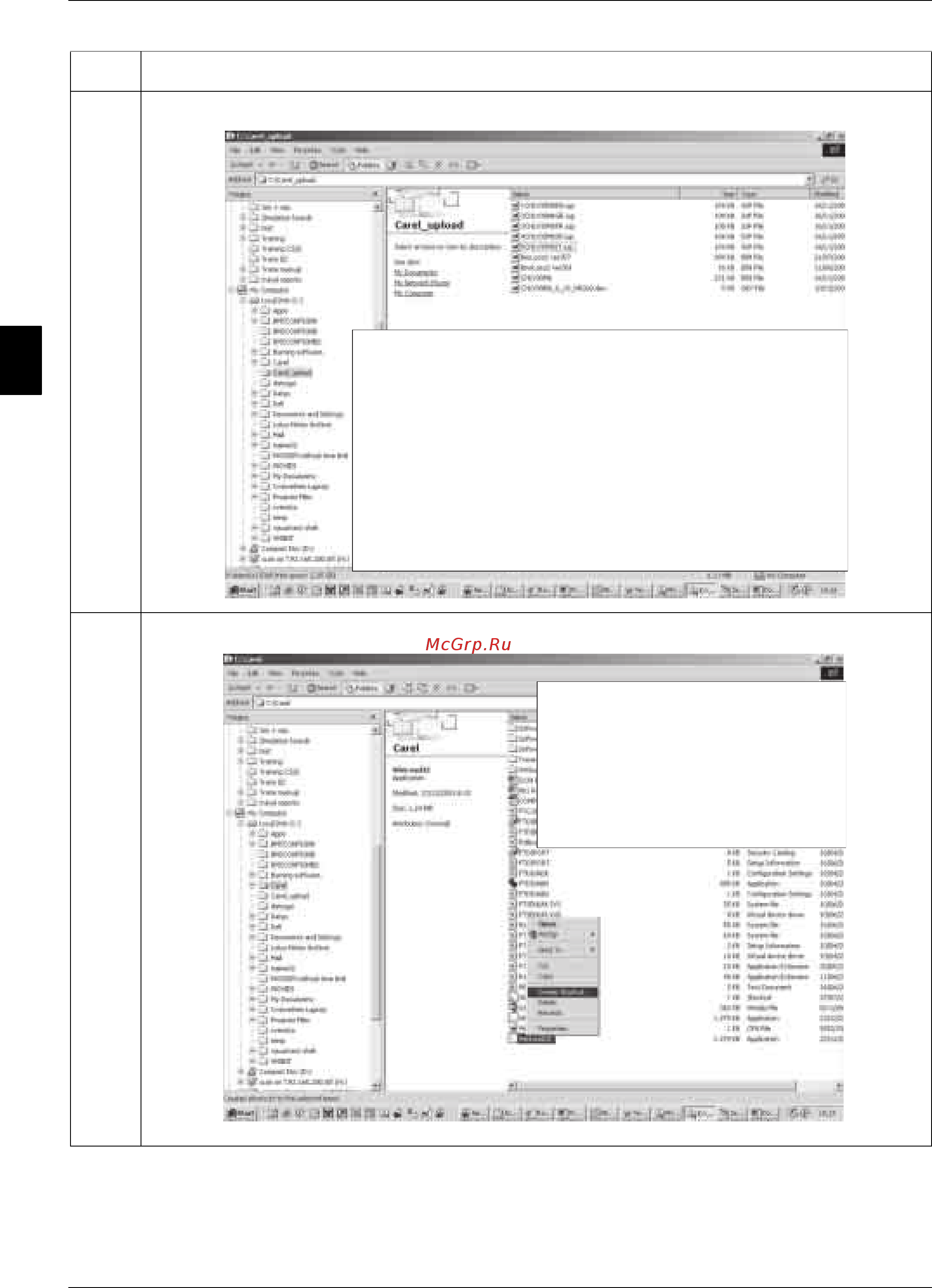

Теперь все файлы программы размещены в папке загрузки
Примечание:
В эту папку не следует помещать старые или какие-либо
другие файлы (только файлы программы)
При копировании файлов с компакт-диска они доступны только
для чтения — отключите этот режим
Выберите все файлы
Щелкните правой кнопкой мыши и выберите Properties (Свойства)
Снимите флажок read only (Только для чтения)
Нажмите OK.
1
2
3
1. Перейдите к папке Carel
2. Щелкните правой кнопкой мыши
файл winload32.exe
3.
Выберите Create Shortcut (Создать ярлык)
На рабочем столе создается ярлык
для программы Winload32
