ESiRU 05-07 Процедура передачи/загрузки программного обеспечения
Раздел 3 – Устранение неполадок 3–35
33
4
5
1
19
20

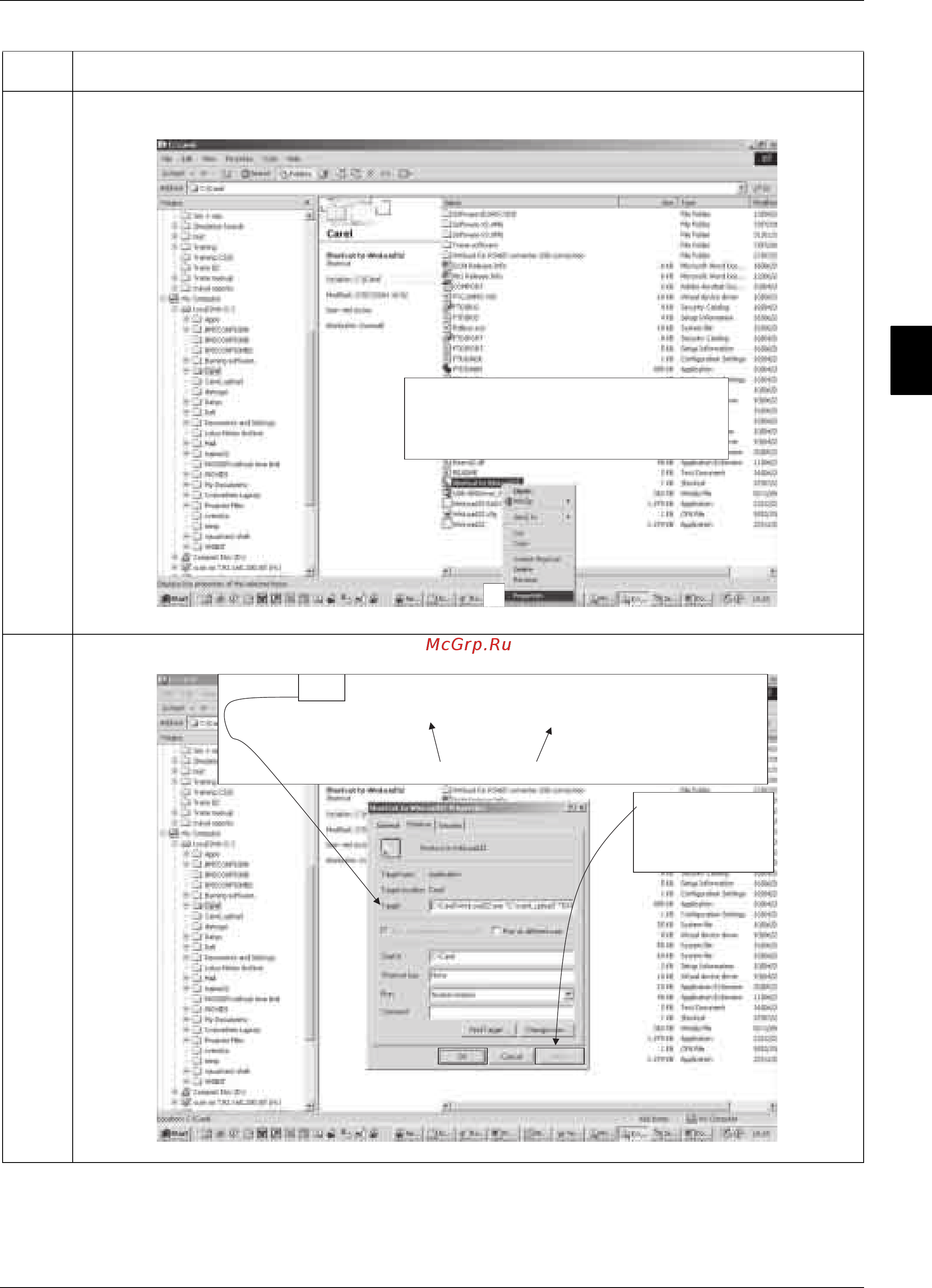

Шаг Действие
1
2
1.
Щелкните правой кнопкой мыши ярлык
shortcut to winload32 (ярлык для winload32)
2. Выберите Properties (Свойства)
23
1
1. В поле Target (Объект) введите:
C:\Carel\WinLoad32.exe "C:\carel_upload" "EASY_BOOT"
не забывайте о пробелах
2.
Нажмите Apply
(Применить)
3. Нажмите OK.
