RU-14
Подключение
При подключении источника сигнала к проектору обеспечьте выполнение следующих условий:
1. Перед выполнением любых подключений обязательно выключите все оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
• Для получения информации о подключениях см. руководство каждого устройства.
• Обратитесь к поставщику для получения данных о подключениях.
• Из представленных на рисунках кабелей некоторые могут не входить в комплект поставки проектора. Они
доступны для приобретения в магазинах электронных товаров.
Подключение компьютера или монитора
Подключение компьютера
Проектор оснащен входным гнездом RGB, обеспечивающим возможность подключения, как к IBM®-
совместимым компьютерам, так и к компьютерам Macintosh®. Для подключения лицензионных компьютеров
Macintosh необходим переходник Mac.
Для подключения проектора к настольному или портативному компьютеру выполните
следующее:
1. Подключите один кабеля RGB, входящего в комплект поставки, к выходному разъему D-Sub
компьютера.
2. Подключите другой конец кабеля RGB к входному гнезду КОМПЬЮТЕР -1 или КОМПЬЮТЕР -2 на
проекторе.
3. Чтобы воспользоваться комбинированным монофоническим динамиком проектора для презентации,
выберите соответствующий аудиокабель и подсоедините один его конец к гнезду аудиовыхода на
компьютере, а другой конец - к гнезду AUDIO IN (Аудиовход) на проекторе.
4. При желании, вы можете использовать другой подходящий аудиокабель и подключить один конец кабеля
к разъему AUDIO OUT (Аудиовыход) на проекторе, а другой конец - к внешним динамикам
(приобретаются отдельно).
После подключения, управление звуком можно будет осуществлять с помощью экранных меню
проектора. Подробнее см. "Регулировка звука" на стр. 30.

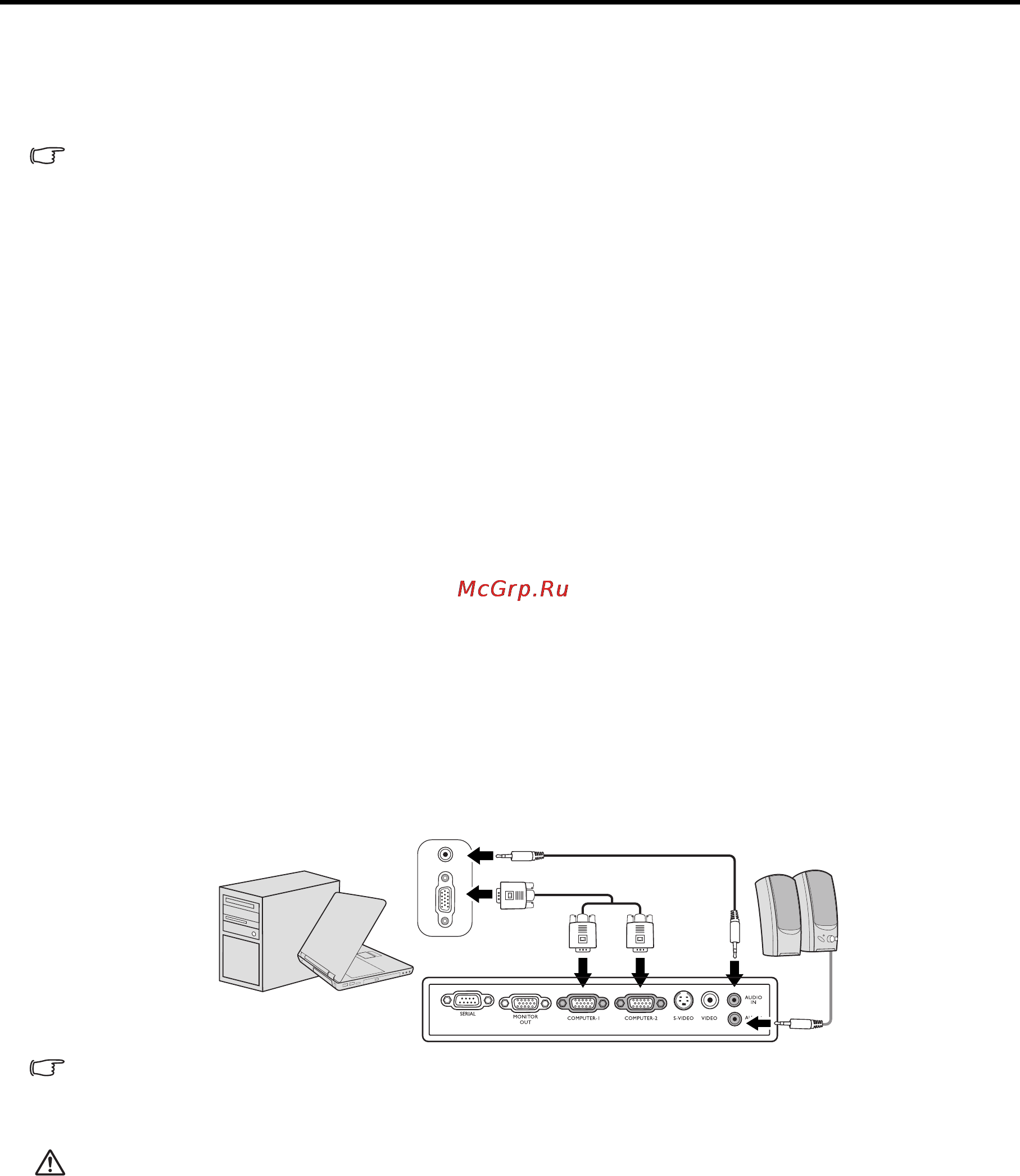

После завершения подключения система должна иметь следующий вид:
В большинстве портативных компьютеров не предусмотрено автоматическое включение внешних видеопортов при
подключении проектора. Обычно включение/выключение внешнего дисплея осуществляется с помощью комбинации
кнопок FN + F3 или CRT/LCD. Найдите на портативном компьютере функциональную клавишу CRT/LCD или клавишу
с символом монитора. Нажмите одновременно клавишу FN и соответствующую функциональную клавишу. Сведения
о комбинациях клавиш см. в инструкции к портативному компьютеру.
• При использовании более длинного кабеля RGB вместо прилагаемого изображение может проецироваться
с искажениями.
• Для некоторых компьютеров необходимы дополнительные разъемы или аналоговые выходные адаптеры RGB
для подключения к данному проектору.
Портативный или настольный
компьютер
Кабель RGB
или
Аудиокабель (дополнительно)
Динамики
Аудиокабель
(дополнительно)
