![Mitsubishi ES200U [7/49] Внешний вид проектора](/img/pdf.png)
Mitsubishi ES200U [7/49] Внешний вид проектора
![Mitsubishi ES200U [7/49] Внешний вид проектора](/views2/1066471/page7/bg7.png)
RU-7
РУССКИЙ

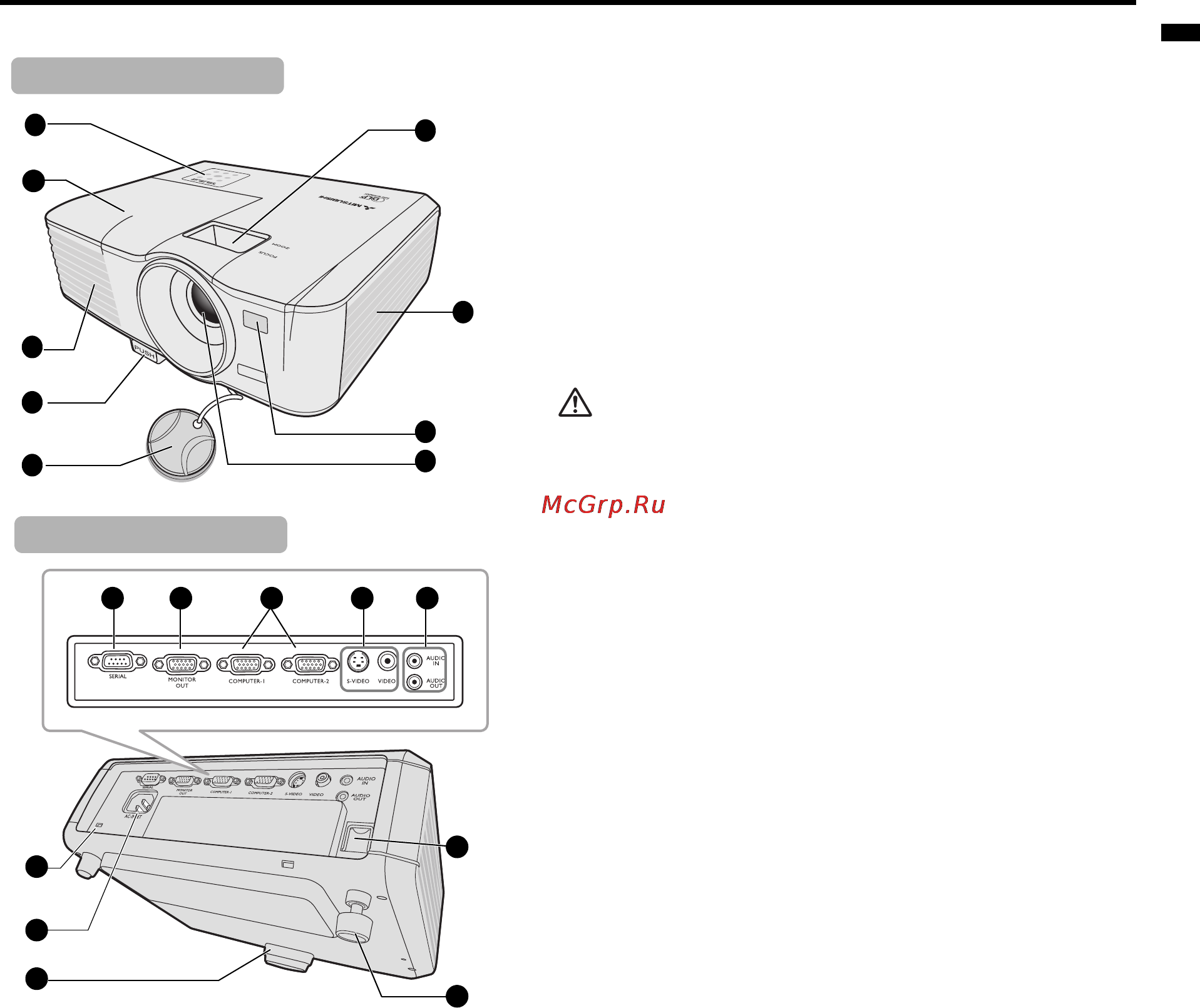

Внешний вид проектора
1. Внешняя панель управления
(Подробнее см. "Проектор" на стр. 8.)
2. Крышка лампы
3. Вентиляционное отверстие (выпуск нагретого
воздуха)
4. Кнопка быстро выпускающегося регулятора
5. Крышка объектива
6. Кольцо фокусировки и регулятор масштаба
7. Инфракрасный датчик ДУ на передней панели
8. Проекционный объектив
9. Вентиляционное отверстие (вход охлаждающего
воздуха)
Не пытайтесь выполнять замену лампы сразу после
использования проектора, так как она сильно нагревается
и может вызвать ожоги.
10. Последовательный порт
11. Гнездо выходного сигнала RGB
12. Разъем для входного сигнала RGB (ПК) или
компонентного видео (YPbPr/ YCbCr) x 2
13. Вход S-Video
Вход сигнала Video
14. Вход сигнала Audio
Выход сигнала Audio
15. Разъем для замка Kensington
16. Гнездо шнура питания
17. Быстро выпускающийся регулятор
18. Система безопасности
19. Ножка заднего регулятора наклона
Разъем для замка Kensington
Данный проектор оснащен стандартным разъемом
безопасности Kensington для использования в сочетании
с системой безопасности Kensington MicroSaver.
Инструкции по использованию этого разъема для
обеспечения безопасности системы см. руководстве по
использованию системы Kensington. Для получения
дополнительной информации обращайтесь в Kensington
Technology Group.
Kensington Technology Group
2855 Campus Drive
San Mateo, CA 94403, U.S.A. (США)
Телефон: +1- (650)572-2700 Факс: +1- (650)572-9675
Вид спереди / сверху
8
7
1
3
4
5
6
2
9
Вид снизу/сбоку
14
18
1312
11
10
17
15
16
19
