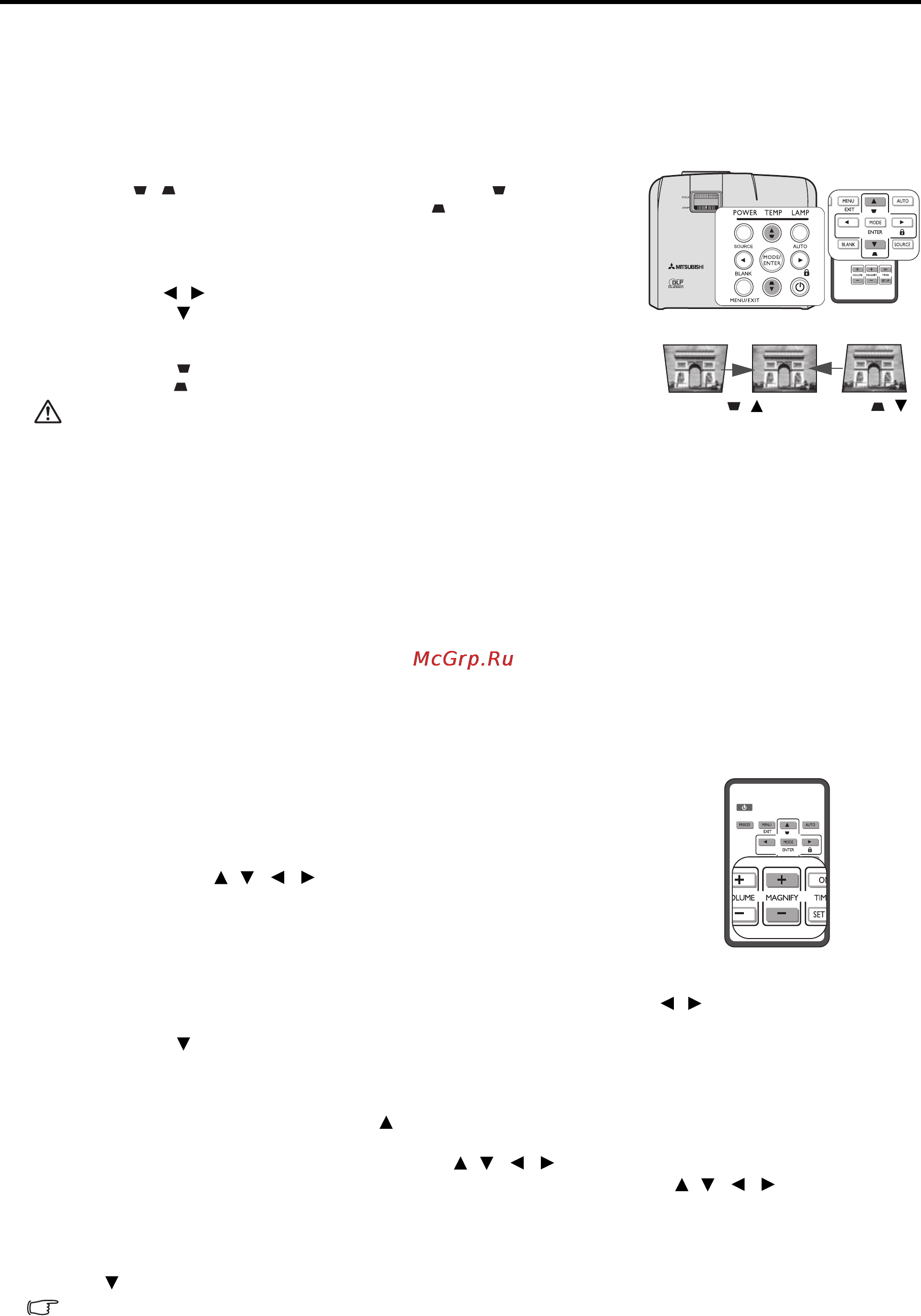

RU-24
Коррекция трапецеидального искажения
Трапецеидальность выражается в заметном увеличении ширины верхней или нижней части проецируемого
изображения. Это происходит, когда проектор не перпендикулярен экрану.
Для устранения этого искажения, помимо регулирования наклона проектора, необходимо выполнить ручную
коррекцию одним из следующих способов.
• С помощью пульта ДУ
Для отображения страницы корректировки параметра "Трапецеидальность"
нажмите / на проекторе или на пульте ДУ. Нажмите для коррекции
трапеции в верхней части изображения. Нажмите для коррекции трапеции
в нижней части изображения.
• Экранное меню
1. Нажмите кнопку MENU/EXIT (Меню/Выход), а затем нажимайте
кнопки / до тех пор, пока не будет выбрано меню ДИСПЛЕЙ.
2. Нажмите , чтобы выделить Трапецеидальность, а затем нажмите
MODE/ENTER (Режим/Ввод). На экране появится страница
корректировки Трапецеидальность.
3. Нажмите для коррекции трапеции в верхней части изображения или
нажмите для коррекции трапеции в нижней части изображения.
• Вы также можете скорректировать трапецеидальные искажения по
вертикали. Однако диапазон корректировки по вертикали более ограничен.
• При выполнении корректировки трапецеидальных искажений на дисплее показывается значение корректировки.
Обратите внимание, что это значение не означает угол проецирования.
• Допустимый диапазон значения корректировки трапецеидальных искажений варьируется в зависимости от
условий установки.
• Проекция может не иметь форму правильного прямоугольника или соотношение сторон 4:3, в зависимости от
условий установки проектора и экрана.
• При выполнении регулировки трапецеидальных искажений разрешение изображение увеличивается. Кроме того,
на изображениях могут появляться полосы или зигзаги. Это не является неисправностью.
• Во время корректировки трапецеидальных искажений на экране могут появляться помехи, связанные с типом
проецируемого видеосигнала и регулировки параметров настройки трапеции. В этих случаях необходимо
настроить параметры трапеции в том диапазоне, в котором изображение отображается без помех.
• После того, как параметры трапеции будут отрегулированы, изображения могут отображаться неправильно,
в зависимости от типа входного сигнала.
Увеличение и поиск деталей
Чтобы посмотреть детали на проецируемом изображении, увеличьте его. Для перемещения по изображению
воспользуйтесь кнопками перемещения.
• С помощью пульта ДУ
1. Для отображения панели увеличения нажмите MAGNIFY +/-.
2. Нажмите MAGNIFY +, чтобы увеличить центр изображения.
Последовательно нажимайте эту кнопку до тех пор, пока не получите
нужный размер.
3. Для перемещения по изображению воспользуйтесь стрелками
перемещения ( , , , ) на проекторе или на пульте ДУ.
4. Для возврата к исходному размеру изображения нажмите кнопку AUTO
(АВТО). Можно также воспользоваться для этого кнопкой MAGNIFY -
. При следующем нажатии изображение уменьшается еще больше до
первоначального размера.
• Экранное меню
1. Нажмите кнопку MENU/EXIT (Меню/Выход), а затем нажимайте кнопки / до тех пор, пока не будет
выбрано меню ДИСПЛЕЙ.
2. Нажмите , чтобы выделить Magnify, а затем нажмите MODE/ENTER (Режим/Ввод). Появится панель
увеличения.
3. Повторите шаги 2-4, описанные выше в разделе "С помощью пульта ДУ". Если вы пользуетесь панелью
управления проектора, выполните следующие действия.
4. Последовательно нажимайте кнопки на проекторе для увеличения изображения до нужного размера.
5. Чтобы перемещаться по изображению, нажмите MODE/ENTER (Режим/Ввод) для переключения в режим
окон, а затем нажимайте кнопки со стрелками ( , , , ).
6. Для перемещения по изображению воспользуйтесь стрелками перемещения ( , , , ) на проекторе или
на пульте ДУ.
7. Чтобы уменьшить размер изображения, нажмите кнопку MODE/ENTER (Режим/Ввод)для возврата
к функции увеличения/уменьшения, а затем нажмите кнопку AUTO (АВТО) для возврата к исходному
размеру. Для возврата к исходному размеру можно также воспользоваться последовательным нажатием кнопки
.
Перемещение по изображению возможно только после его увеличения. Во время поиска деталей возможно дальнейшее
увеличение изображения.
Нажмите /.
Нажмите /.
