Mitsubishi ES200U [15/49] Подключение источников видеосигнала

RU-15

РУССКИЙ

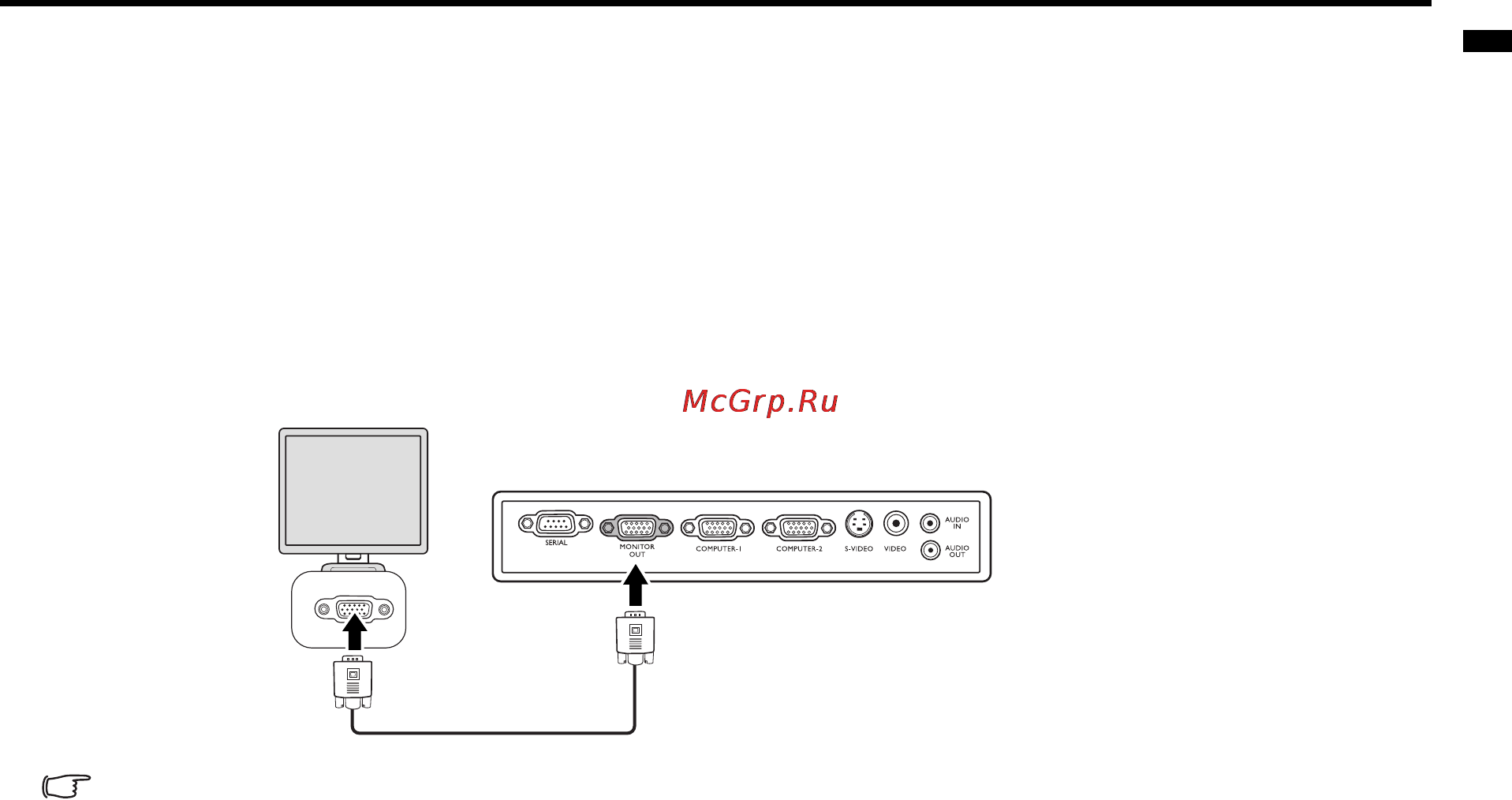

Подключение монитора

Если одновременно с проецированием на экран необходим вывод изображения на монитор, подключите порт

выходного сигнала MONITOR OUT (Выходной разъем монитора) на проекторе к внешнему монитору, как

описано ниже.

Для подключения монитора:

1. Подключите проектор к компьютеру согласно инструкциям в разделе "Подключение компьютера" на стр.

14.

2. Подключите кабель RGB к разъему MONITOR OUT (Выходной разъем монитора) на проекторе.

• Выход D-Sub функционирует только в том случае, если к разъему КОМПЬЮТЕР -1 подключен соответствующий

входной сигнал формата D-Sub.

• Изображения могут отображаться неправильно, в зависимости от типа входного сигнала. См. руководство по

эксплуатации монитора.

• Изображения могут отображаться неправильно, в зависимости от типа кабеля.

Подключение источников видеосигнала

Проектор можно подключать к различным источникам видеосигнала, оснащенным любыми из следующих

выходов:

• Компонентное видео

•S-Video

• Video (композитное видео)

Проектор требуется подключать к источнику видеосигнала только одним из описанных выше способов; тем

не менее, все способы подключения обеспечивают различное качество видеосигнала. Наиболее вероятно, что

выбранный способ подключения будет зависеть от наличия соответствующих разъемов на стороне проектора

и на стороне источника видеосигнала (см. ниже):

Цифровые ТВ-тюнеры и DVD-проигрыватели оснащены встроенными компонентными видеовыходами,

поэтому, если источник видеосигнала оснащен таким выходом, именно ему следует отдать предпочтение

перед композитным видеовыходом. Информацию о подключении проектора к источнику видеосигнала,

оснащенному компонентным видеовыходом, см. в разделе "Подключение источника видеосигнала,

оснащенного компонентным видеовыходом" на стр. 16.

При подключении источников видеосигнала, оснащенных как композитным видеовыходом, так и выходом

S-Video, предпочтение следует отдать выходу S-Video. Информацию о подключении проектора к источнику

видеосигнала, оснащенному выходом S-Video, см. в разделе "Подключение источника видеосигнала,

оснащенного выходом S-Video" на стр. 17.

При подключении источников видеосигнала, оснащенных только видеовыходами, предпочтение следует

отдать входу композитного видео. Информацию о подключении проектора к источнику видеосигнала,

оснащенному композитным видеовыходом, см. в разделе "Подключение источника видеосигнала,

оснащенного композитным видеовыходом" на стр. 18.

Портативный или настольный компьютер

Кабель RGB
