RU-17

РУССКИЙ

Подключение источника видеосигнала, оснащенного выходом

S-Video

Осмотрев источник видеосигнала, определите наличие свободного выхода S-Video:

• При наличии свободного выхода можно переходить к следующим пунктам.

• При отсутствии свободного выхода необходимо выбрать альтернативный способ подключения источника

видеосигнала.

Подключение проектора к источнику видеосигнала, оснащенному выходом S-Video:

1. Возьмите кабель S-Video и подключите один конец к выходному гнезду S-Video на источнике

видеосигнала.

2. Подключите другой конец кабеля S-Video к гнезду S-VIDEO на проекторе.

3. Чтобы воспользоваться комбинированным монофоническим динамиком проектора для презентации,

выберите соответствующий аудиокабель и подсоедините один его конец к гнезду аудиовыхода на

компьютере, а другой конец - к гнезду AUDIO IN (Аудиовход) на проекторе.

4. При желании, вы можете использовать другой подходящий аудиокабель и подключить один конец кабеля

к разъему AUDIO OUT (Аудиовыход) на проекторе, а другой конец - к внешним динамикам

(приобретаются отдельно).

После подключения, управление звуком можно будет осуществлять с помощью экранных меню

проектора. Подробнее см. "Регулировка звука" на стр. 30.

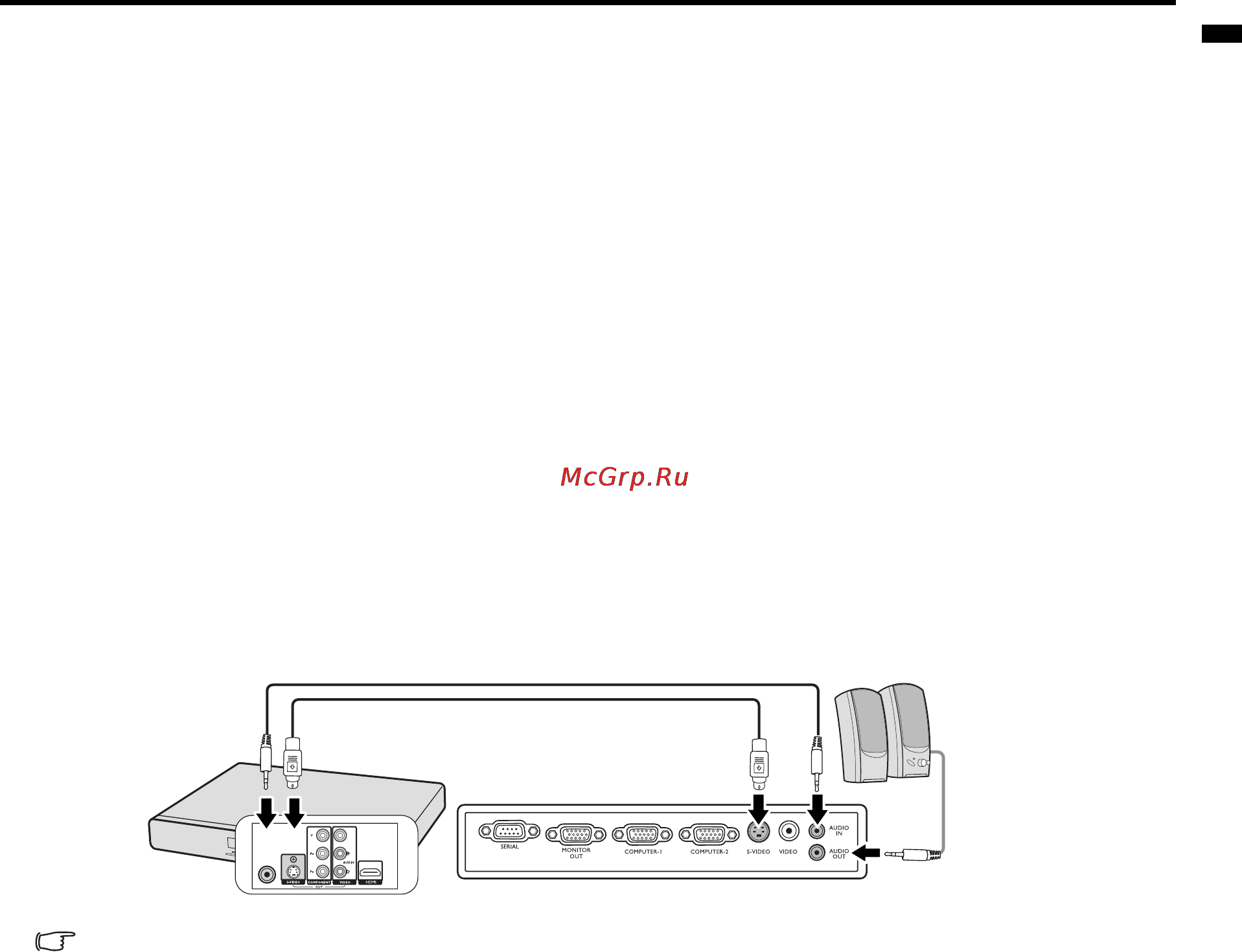

После завершения подключения система должна иметь следующий вид:

• Если после включения проектора и выбора соответствующего источника видеосигнала воспроизведение видео

не происходит, проверьте включение и исправность источника сигнала. Кроме того, проверьте правильность

подключения кабелей видеосигнала.

• Если проектор уже подключен к данному источнику видеосигнала с выходом S-Video, подключать источник

видеосигнала через вход S-Video не требуется, поскольку при этом способе соединения обеспечивается более

низкое качество видеосигнала, а также образуется лишнее соединение. Подробнее см. "Подключение источников

видеосигнала" на стр. 15.

Аудио/видео устройство

Кабель S-Video (дополнительно)

Динамики

Аудиокабель (дополнительно)

Аудиокабель

(дополнительно)
