RU-16
Подключение источника видеосигнала, оснащенного компонентным
видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного компонентного видеовыхода:
При наличии свободного выхода можно переходить к следующим пунктам.
При отсутствии свободного выхода необходимо выбрать альтернативный способ подключения источника
видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному компонентных
видеовыходом:
1. Подключите переходной кабель "компонентное видео / RGB (D-Sub)" одним концом (с тремя разъемами
RCA) к компонентному видеовыходу источника видеосигнала. Штекеры подключаются к гнездам
в соответствии с цветами: зеленый - к зеленому, синий - к синему, красный - к красному.
2. Подключите другой конец переходного кабеля "компонентное видео / RGB (D-Sub)" (с разъемом D-SUB)
к гнезду КОМПЬЮТЕР -1 или КОМПЬЮТЕР -2 на проекторе.
3. Чтобы воспользоваться комбинированным монофоническим динамиком проектора для презентации,
выберите соответствующий аудиокабель и подсоедините один его конец к гнезду аудиовыхода на
компьютере, а другой конец - к гнезду AUDIO IN (Аудиовход) на проекторе.
4. При желании, вы можете использовать другой подходящий аудиокабель и подключить один конец кабеля
к разъему AUDIO OUT (Аудиовыход) на проекторе, а другой конец - к внешним динамикам
(приобретаются отдельно).
После подключения, управление звуком можно будет осуществлять с помощью экранных меню
проектора. Подробнее см. "Регулировка звука" на стр. 30.

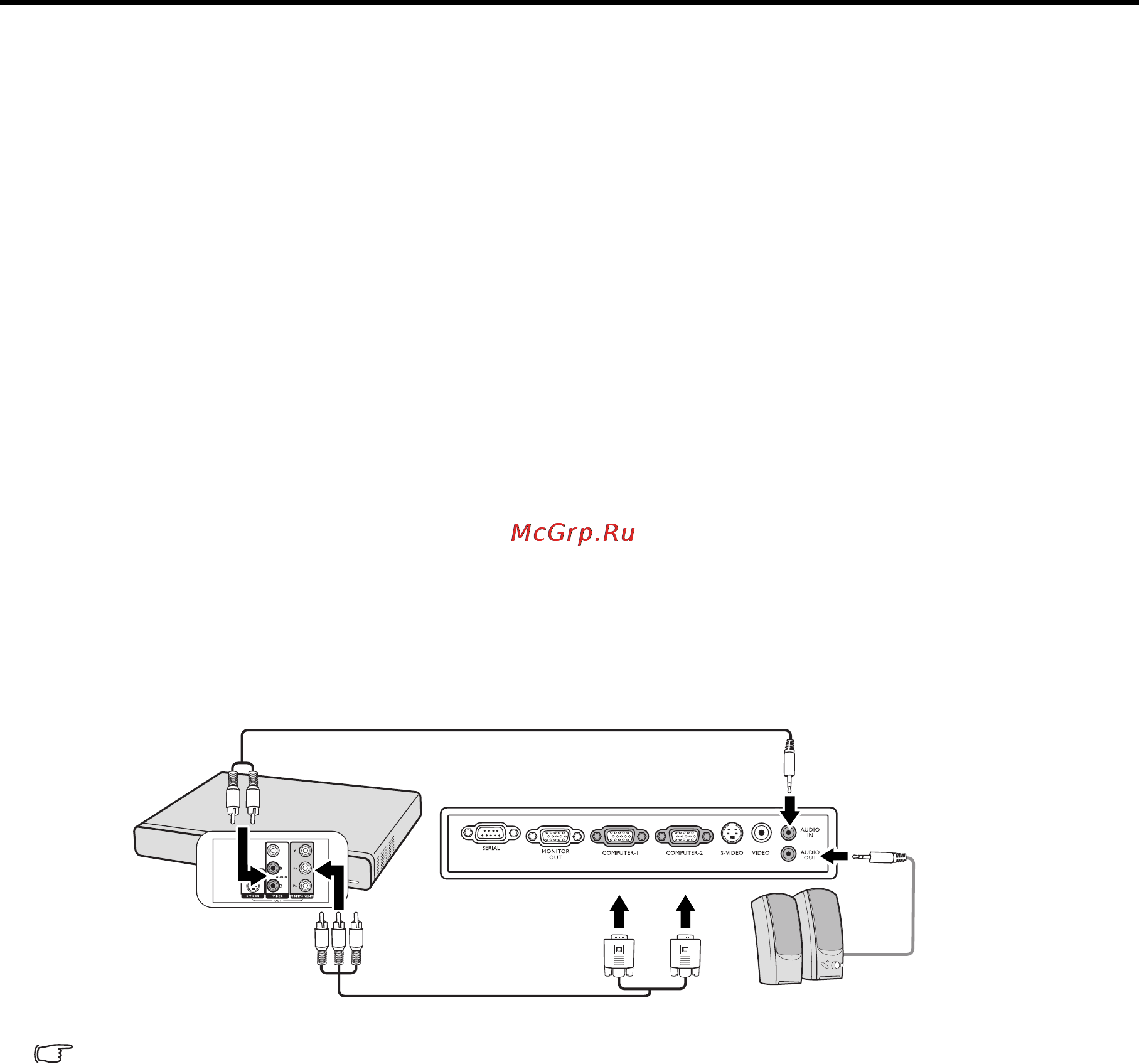

После завершения подключения система должна иметь следующий вид:
Если после включения проектора и выбора соответствующего источника видеосигнала воспроизведение видео не
происходит, проверьте включение и исправность источника сигнала. Кроме того, проверьте правильность подключения
кабелей видеосигнала.
Аудио/видео устройство
Переходной кабель
с компонентного видео
на RGB (D-sub)
(дополнительно)
или
Аудиокабель (дополнительно)
Динамики
Аудиокабель
(дополнительно)
