RU-18
Подключение источника видеосигнала, оснащенного композитным
видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного композитного видеовыхода:
При наличии свободного выхода можно переходить к следующим пунктам.
При отсутствии свободного выхода необходимо выбрать альтернативный способ подключения источника
видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному композитным
видеовыходом:
1. Возьмите видеокабель и подключите один конец к композитному видеовыходу источника видеосигнала.
2. Подключите другой конец видеокабеля к гнезду VIDEO на проекторе.
3. Чтобы воспользоваться комбинированным монофоническим динамиком проектора для презентации,
выберите соответствующий аудиокабель и подсоедините один его конец к гнезду аудиовыхода на
компьютере, а другой конец - к гнезду AUDIO IN (Аудиовход) на проекторе.
4. При желании, вы можете использовать другой подходящий аудиокабель и подключить один конец кабеля
к разъему AUDIO OUT (Аудиовыход) на проекторе, а другой конец - к внешним динамикам
(приобретаются отдельно).
После подключения, управление звуком можно будет осуществлять с помощью экранных меню
проектора. Подробнее см. "Регулировка звука" на стр. 30.

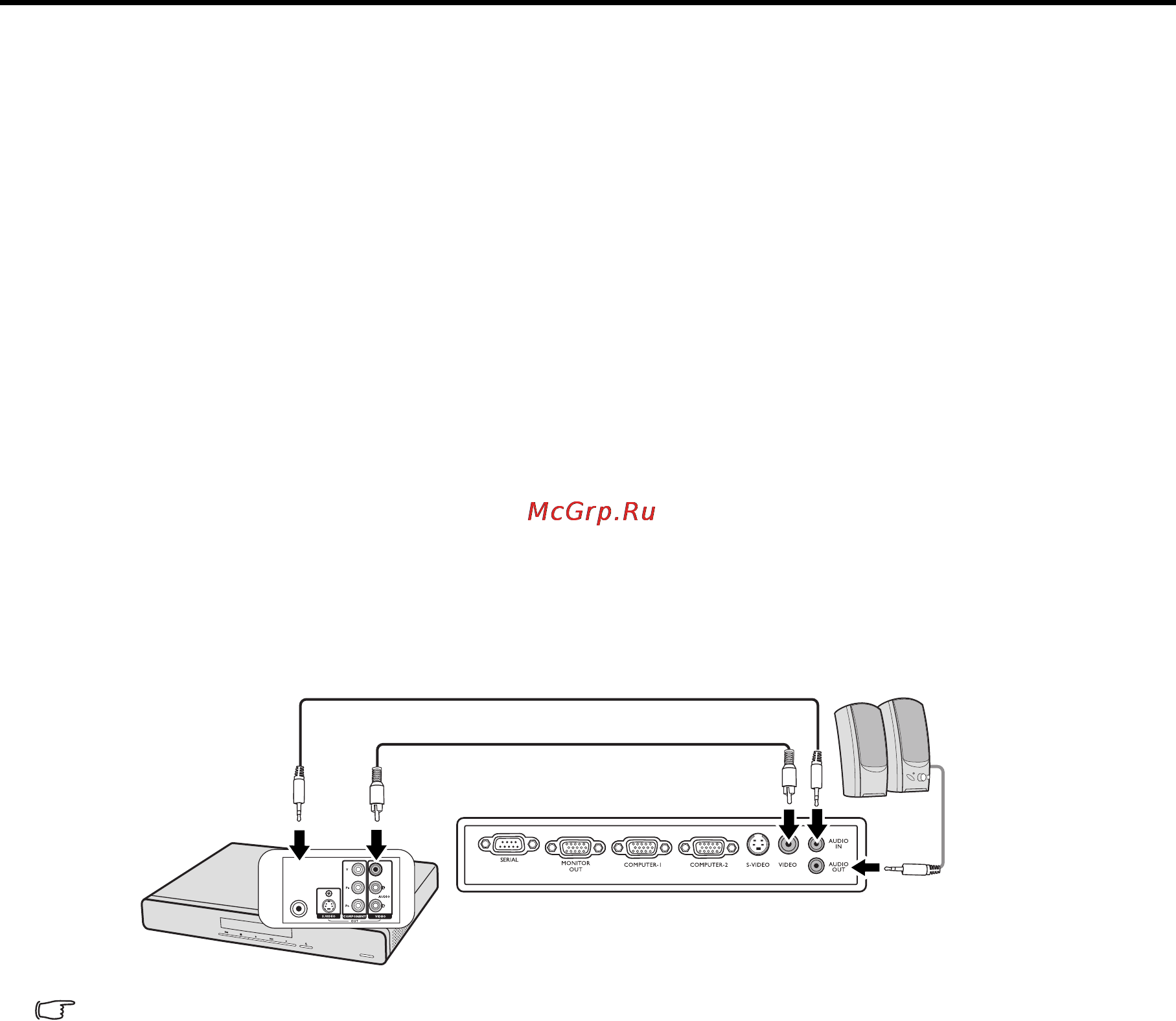

После завершения подключения система должна иметь следующий вид:
Если после включения проектора и выбора соответствующего источника видеосигнала воспроизведение видео
не происходит, проверьте включение и исправность источника сигнала. Кроме того, проверьте правильность
подключения кабелей видеосигнала.
Источник видеосигнала следует подключать через композитный видеовход только в том случае, если он не
оснащен компонентным видеовыходом или выходом S-Video. Подробнее см. "Подключение источников
видеосигнала" на стр. 15.
Аудио/видео
устройство
Динамики
Кабель видео (дополнительно)
Аудиокабель (дополнительно)
Аудиокабель
(дополнительно)
