D-EIMWC01008-16_01EU - 126/171
Tubo de líquidos com válvula circular
Interruptor-seccionador principal
Filtro (apenas para EWWD J, EWWH-J, EWWS-J)
Interruptor de controlo de fluxo (apenas para EWWD J,
EWWH-J, EWWS-J)
4. SELEÇÃO DO LOCAL
As unidades estão projetadas para instalação interna e
devem ser instaladas num local que atenda aos seguintes
requisitos:
1. A base deve ser suficientemente forte para suportar o
peso da unidade, devendo o chão ser plano para evitar
gerar vibrações ou ruídos.
2. O espaço em redor da unidade deve encontrar-se
desimpedido e em condições de prestação de
assistência técnica.
3. Não deve existir perigo de incêndio devido a fuga de
gases inflamáveis.
4. Escolha um local para a unidade por forma a que o
ruído produzido por ela não perturbe outras pessoas.
5. Certifique-se de que a água não causa danos no local,
no caso de pingar do aparelho.
NOTA A operação de suspensão é restrita a um
máximo de uma hora.
5. INSPEÇÃO E MANUSEAMENTO DA
UNIDADE
Aquando da entrega, a unidade deve ser verificada.
Qualquer dano deve ser comunicado imediatamente ao
agente de reclamações do transportador.
Quando estiver a manusear a unidade, tenha em conta os
seguintes aspetos:

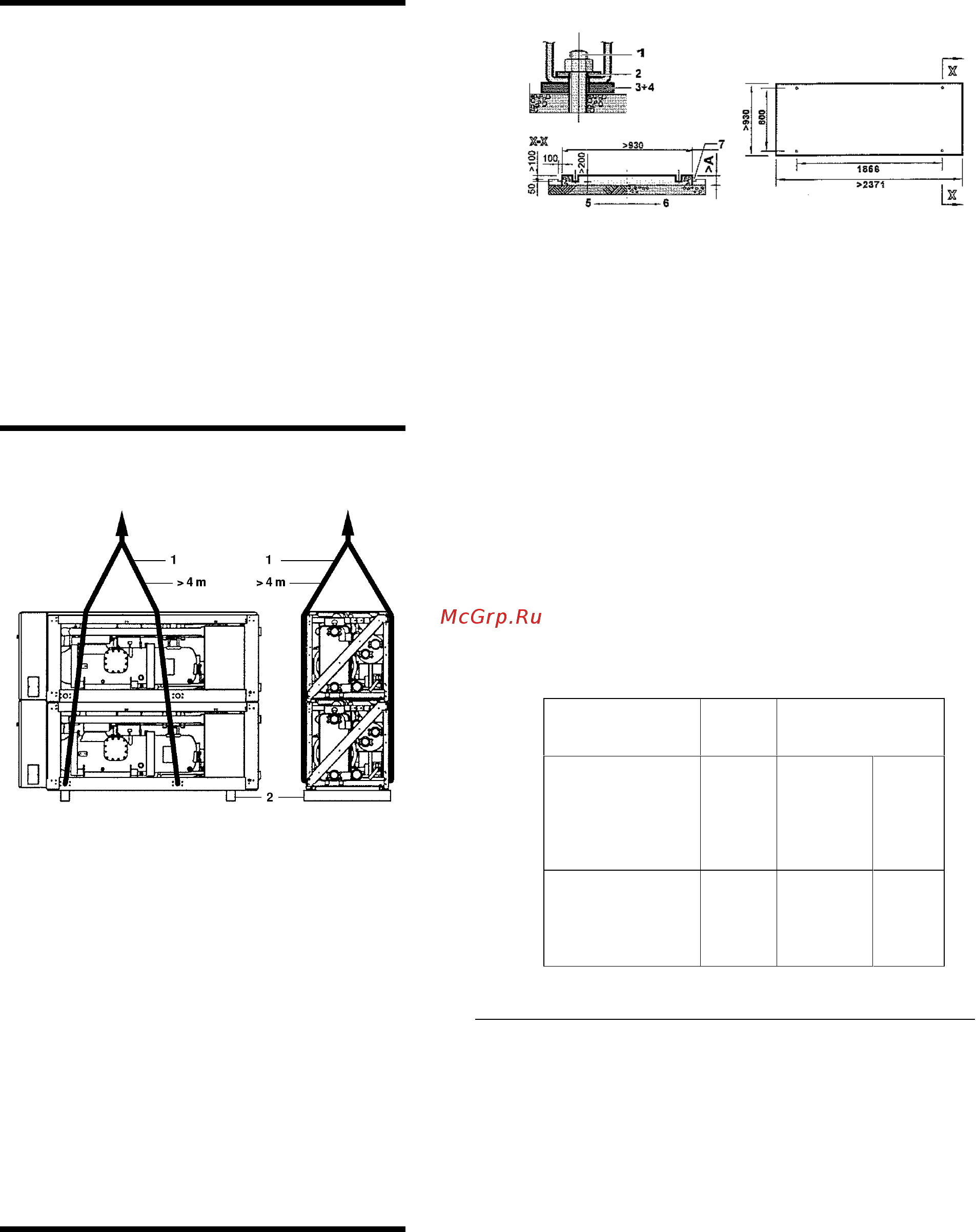

1. Ice a unidade, de preferência com uma grua e
correias, de acordo com as instruções nela
indicadas.
O comprimento das cordas (1) a serem utilizadas
para levantamento é um mínimo de 4 m cada.
2. A unidade é expedida em cima de vigas de madeira
(2) que têm de ser removidas antes da instalação.
NOTA Tente reduzir a perfuração na unidade
para o mínimo. Se a perfuração não for
prevenível, remova o enchimento de ferro
completamente em ordem para evitar o
enferrujamento da superfície.
6. DESEMPACOTAMENTO E COLOCAÇÃO
DA UNIDADE
1. Retire as vigas de madeira da unidade.
2. Instale suportes de vibração no caso de uma
instalação em que o ruído e a vibração possam ser um
impedimento.
3. Instale a unidade numa base sólida e nivelada.
A unidade deve ser instalada numa base sólida.
Recomenda-se que a fixação da unidade a uma base
de betão seja feita com parafusos de ancoragem.
1. Parafuso de ancoragem
2. Anilha
3. Borracha
4. Cortiça ou folha borracha
5. Terra
6. Chão de cimento
7. Canal
• Fixe os parafusos de ancoragem na base de
betão. Ao prender o aparelho com estes
parafusos de ancoragem, certifique-se de que as
anilhas para o canal DIN434, as placas de
borracha e as folhas de borracha ou cortiça
fornecidas para uma melhor proteção contra
vibrações, são instaladas de acordo com as
instruções.
• A base de betão deve situar-se
aproximadamente 100 mm acima do nível do
chão, para facilitar qualquer trabalho de
canalização que tenha de ser feito e para uma
melhor drenagem.
Modelo
A
Parafuso de
ancoragem
Tamanho Qtd
EWWD120J~180J
EWLD 110J~165J
EWWH090J-130J
EWLH080J-130J
EWWS120J-180J
EWLS110J-170J
300
M20x200
4
EWWD210J~280J
EWLD 195J~265J
EWWH150J-200J
EWLH140J-190J
EWWS200J-270J
350
M20x200
4
• Certifique-se que a superfície da base é plana e está
nivelada
NOTA
■
A medição na tabela baseia-se no facto de que a
base é feita em terra ou num chão de betão. Caso a
base seja estabelecida num chão rígido, é possível
incluir a espessura do chão de betão na da base.
■
No caso da base ser estabelecida sobre um chão de
betão, certifique-se de que é providenciado um canal
conforme indicado. É importante fazer a extração do
esgoto quer a base seja feita em terra, quer num
chão de betão (canal-rede de esgotos).
