D-EIMWC01008-16_01EU - 23/171
1.3. Optionen und Funktionen
(1)
Optionen
• Ampere und Voltmeter
• Doppeldruckbegrenzungsventil am Kondensator
• Geräuscharmer Betrieb
• BMS-Verbindung (MODBUS, BACNET, LON)
• Hochtemperatur-Kit (nur für EWWH J und EWLH J)
Funktionen
• Einsatz von Glykolan zum Herabsenken der
Verdampferwassertemperatur auf –10 °C (nur für EWWD-
EWLD-EWWS-EWLS)
• Schauglas mit Feuchtigkeitsanzeige
• Spannungsfreie Kontakte
• Allgemeiner Betrieb/Pumpenkontakt
• Alarm
(1) Eine vollständige Liste der Spezifikationen, Optionen und Funktionen finden
Sie im technischen Datenbuch.
• Austauschbare spannungsfreie Kontakte
• Kondensatorpumpe
• Austauschbare Fernsteuereingänge
• Fernstart/-stopp
• Doppelter Sollwert
• Aktivierung/Deaktivieung der
Kapazitätsbegrenzung
• Austauschbarer Analogeingang
• Sollwert-Überbrückung 4/20 mA
• Sprachauswahl
1.4. Standardmäßig mitgeliefertes
Zubehör
▪ Filterkit zur Installation vor dem
Verdampferwassereinlass

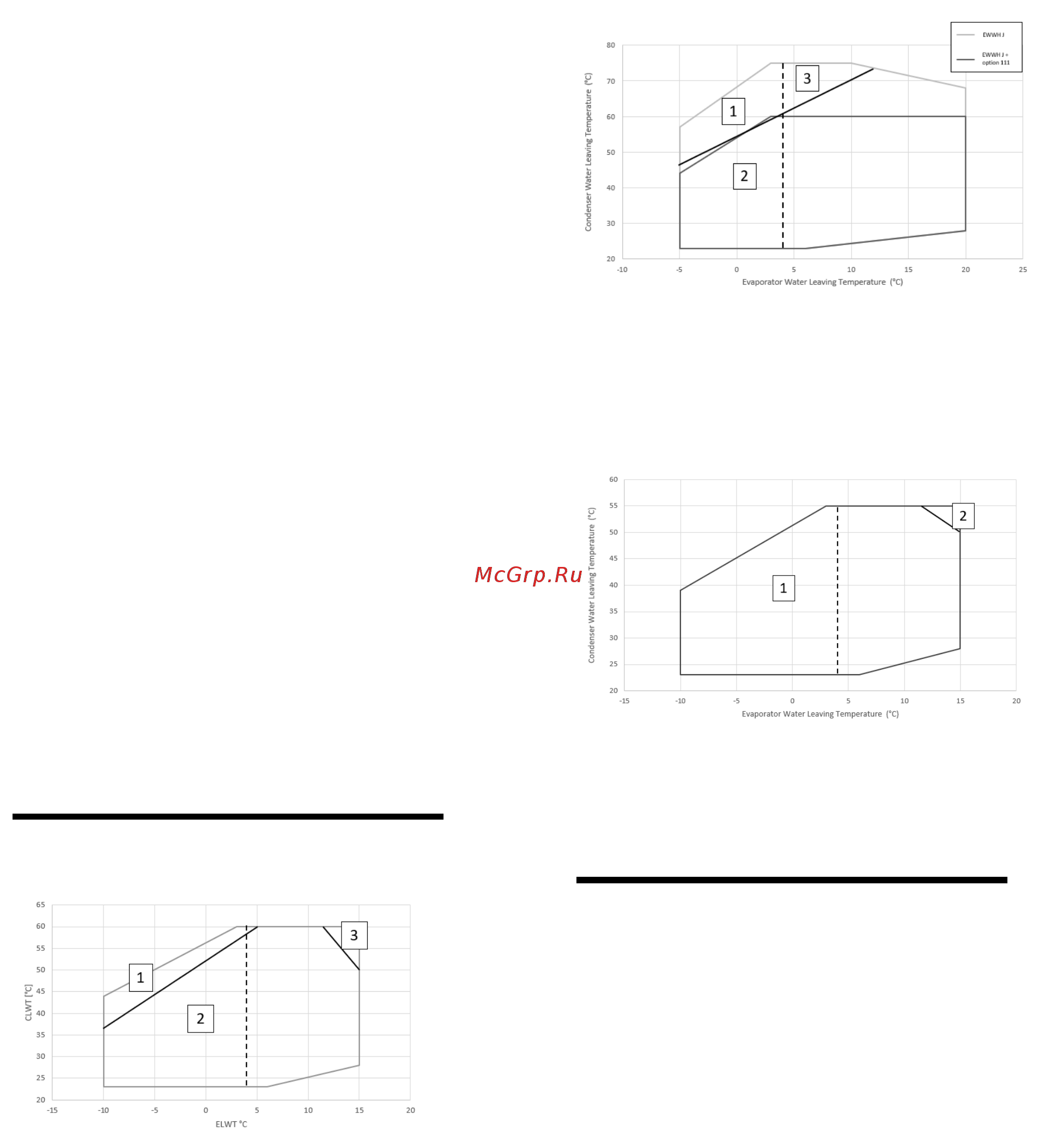

2. BETRIEBSBEREICH
EWWD J- EWLD J
1 Betrieb mit Glykol - Feste Mindestkapazität bei
100 %
2 Betrieb mit Glykol (unter 4 °C Verdampfer LWT)
3 Einige Einheiten könnten in diesem Bereich partiell
laufen
EWWH J- EWLH J
1. Betrieb mit Glykol - Feste Mindestkapazität bei 100 %
2. Betrieb mit Glykol (unter 4 °C Verdampfer LWT)
3. Betrieb mit fester Mindestkapazität bei 100 %
EWWS J- EWLS J
3. Betrieb mit Glykol (unter 4 °C Verdampfer LWT)
1. Einige Einheiten könnten in diesem Bereich partiell
laufen
3. HAUPTBAUTEILE
Kompressor
Verdampfer
Kondensator (nur für EWWD J, EWWH-J, EWWS-J)
Schaltkasten
Kondensator mit Luftspülung (nur für EWWD J,
EWWH-J, EWWS-J)
Kondensator mit Wasserablass (nur für EWWD J,
EWWH-J, EWWS-J)
Ladeventil
Sicherheitsventil
Hochdruckregler
Trockner
Kaltwasser-Einlass
Kaltwasser-Auslass
Kondensatorwassereinlass (nur für EWWD J, EWWH-
J, EWWS-J)
Kondensatorwasserauslass (nur für EWWD J, EWWH-
J, EWWS-J)
Wassertemperatursensor am Einlass (EEWT)
Wassertemperatursensor am Auslass (EWLT)
Ablass Absperrventil
Wassertemperatursensor am Kondensatoreinlass (nur
für EWWD J, EWWH-J, EWWS-J)
Digitalanzeigesteuerung
Not-Halt
Stromversorgung
Feldverdrahtung
Augenschrauben zum Heben
Transportbalken
