D-EIMWC01008-16_01EU - 159/171
1.3. Opcje i cechy
(1)
Opcje
• Amper i woltomierz
• Podwójny zawór bezpieczeństwa na skraplaczu
• Cicha praca
• Połączenie BMS (MODBUS, BACNET, LON)
• Zestaw wysokotemperaturowy (tylko dla EWWH J i EWLH J)
Cechy
• Zastosowanie glikolu do temperatury wody wypływającej z
parownika do -10°C (tylko dla EWWD-EWLD-EWWS-EWLS)
• Wziernik ze wskaźnikiem wilgoci
• Styki beznapięciowe
• ogólny styk pracy/pompy
• alarm
(1) Pełna lista specyfikacji, opcji i funkcji znajduje się w książce specyfikacji.
• Wymienne styki beznapięciowe
• pompa skraplacza
• Wymienne wejścia zdalne
• zdalne uruchamianie/zatrzymywanie
• podwójna nastawa
• włączanie/wyłączanie ograniczenia
wydajności
• Wymienne wejście analogowe
• Nadpisanie wartości zadanej 4/20 mA
• Wybór wielu języków
1.4. Akcesoria dostarczane w standardzie
▪ Zestaw filtrów do montażu przed wlotem wody do
parownika

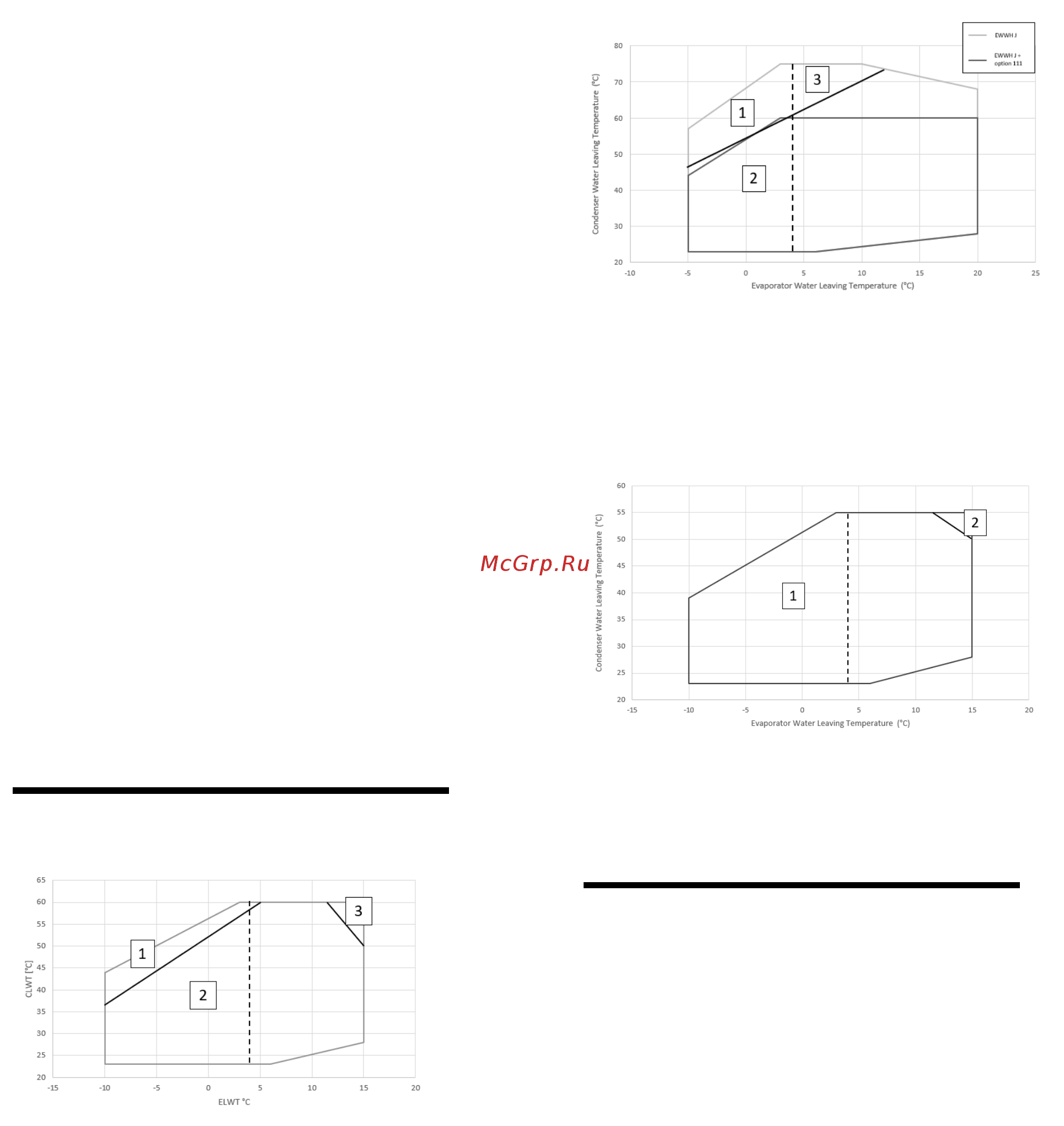

2. ZAKRES DZIAŁANIA
EWWD J- EWLD J
1 Praca z glikolem - Stała minimalna wydajność w 100%
2 Praca z glikolem (poniżej 4°C Ewap TWW)
3 Niektóre urządzenia pracują w tym obszarze częściowo
EWWH J- EWLH J
1. Praca z glikolem - Stała minimalna wydajność w 100%
2. Praca z glikolem (poniżej 4°C Ewap TWW)
3. Praca ze stałą minimalną wydajnością w 100%
EWWS J- EWLS J
1. Praca z glikolem (poniżej 4°C Ewap TWW)
2. Niektóre urządzenia pracują w tym obszarze częściowo
3. GŁÓWNE KOMPONENTY
Sprężarka
Parownik
Skraplacz (tylko dla EWWD J, EWWH-J, EWWS-J)
Skrzynka rozdzielcza
Skraplacz odpowietrzający (tylko dla EWWD J,
EWWH-J, EWWS-J)
Skraplacz spustowy wody (tylko dla EWWD J, EWWH-
J, EWWS-J)
Zawór ładowania
Zawór bezpieczeństwa
Wyłącznik wysokociśnieniowy
Osuszacz
Wlot wody lodowej
Wylot wody lodowej
Wejście wody do skraplacza (tylko dla EWWD J,
EWWH-J, EWWS-J)
Wyjście wody ze skraplacza (tylko dla EWWD J,
EWWH-J, EWWS-J)
Czujnik temperatury wody wpływającej (EEWT)
Czujnik temperatury wody wypływającej (EWLT)
Zawór odcinający tłoczenie
Czujnik temperatury wody na wlocie do skraplacza
(tylko dla EWWD J, EWWH-J, EWWS-J)
Cyfrowy kontroler wyświetlacza
Zatrzymanie awaryjne
Pobór mocy
Wlot okablowania w terenie
Śruby oczkowe do podnoszenia
Belka transportowa
