D-EIMWC01008-16_01EU - 92/171
Interruttore isolatore principale
Filtro (solo per EWWD J, EWWH-J, EWWS-J)
Flussostato (solo per EWWD J, EWWH-J, EWWS-J)
4. SCELTA DELL’UBICAZIONE
Gli apparecchi sono stati progettati per essere installati al
chiuso, in un luogo conforme ai seguenti requisiti:
1. Le fondazioni devono essere sufficientemente
resistenti per sopportare il peso dell’apparecchio e il
pavimento deve essere pianeggiante per evitare
vibrazioni e generazione di rumore.
2. L’area circostante l’apparecchio deve essere
sufficientemente ampia e sgombra per eseguire le
operazioni di manutenzione e assistenza.
3. Non deve esserci alcun rischio di incendio dovuto a
perdite di gas infiammabili.
4. L’apparecchio deve essere posizionato in modo tale
che il rumore generato dallo stesso non arrechi alcun
disturbo.
5. Assicurarsi che l’acqua non possa causare danni al
luogo di installazione nel caso in cui scoli
dall’apparecchio.
NOTA Il funzionamento in messa a regime è limitato
a un’ora al massimo.
5. VERIFICA E MOVIMENTAZIONE
DELL’APPARECCHIO
Alla consegna, l’apparecchio deve essere controllato per
verificare la presenza di eventuali danni e, in caso positivo,
va comunicata immediatamente la presenza e l’entità dei
danni all’agente reclami del trasportatore.
Durante la movimentazione dell’apparecchio, considerare
quanto segue:

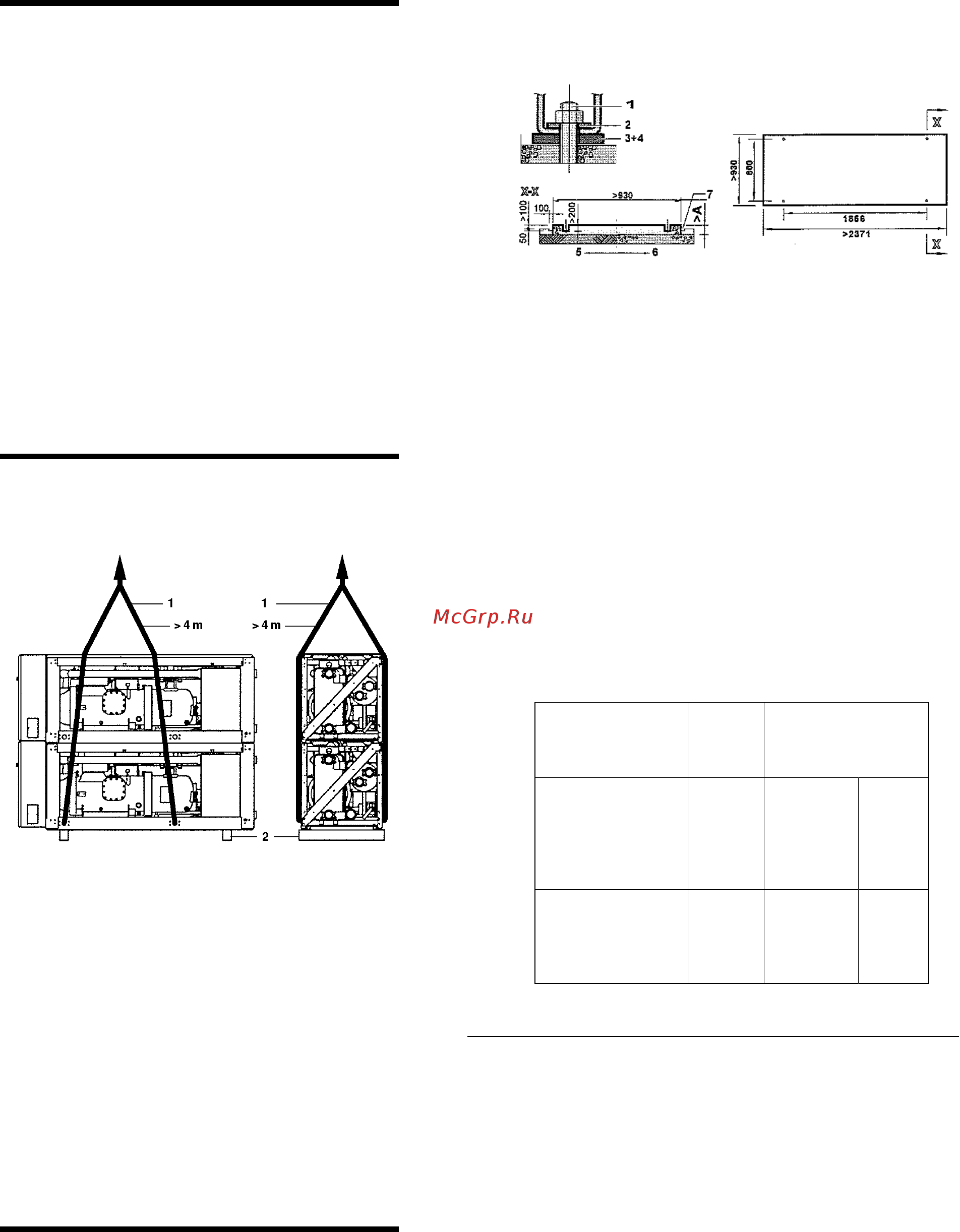

1. Sollevare l’apparecchio preferibilmente con una gru e
cinghie conformi alle relative istruzioni.
La lunghezza delle funi (1) da usare per il sollevamento
è di minimo 4 m ciascuna.
2. L’apparecchio viene spedito con travi di legno (2) sotto
lo stesso che devono essere rimosse prima
dell’installazione.
NOTA Cercare di ridurre i fori nell’apparecchio al
minimo. Se non si può evitare, rimuovere la
parte interna di ferro con cura per evitare la
formazione di ruggine sulla superficie.
6. DISIMBALLAGGIO E POSIZIONAMENTO
DELL’APPARECCHIO
1. Eliminare le travi di legno dall’apparecchio.
2. Installare supporti anti-vibrazioni se l’installazione
avviene in un luogo in cui il rumore e le vibrazioni
possono rappresentare un impedimento.
3. Posizionare l’apparecchio su fondamenta solide e
pianeggianti.
L’apparecchio deve essere installato su una base
solida. Si consiglia di fissarlo su un basamento di
calcestruzzo con bulloni di ancoraggio.
1. Bullone di ancoraggio
2. Rondella
3. Piastra di gomma
4. Tappetino di sughero o di gomma
5. Terreno
6. Pavimento di calcestruzzo
7. Canale
• Fissare i bulloni di ancoraggio nelle fondamenta
di calcestruzzo. Quando alla fine si fissa
l’apparecchio tramite tali bulloni, assicurarsi che
le rondelle per la canalina DIN434, entrambe le
piastre di gomma fornite in loco e i tappetini di
gomma o sughero forniti in loco per una migliore
protezione dalle vibrazioni siano installati come
indicato.
• Le fondamenta di calcestruzzo devono essere più
alte del livello del pavimento di circa 100 mm, per
facilitare il lavoro idraulico e lo scolo.
Modello
A
Bullone di
ancoraggio
Dimens.
Q.tà
EWWD120J~180J
EWLD 110J~165J
EWWH090J-130J
EWLH080J-130J
EWWS120J-180J
EWLS110J-170J
300
M20x200
4
EWWD210J~280J
EWLD 195J~265J
EWWH150J-200J
EWLH140J-190J
EWWS200J-270J
350
M20x200
4
• Assicurarsi che la superficie delle fondamenta sia
uniforme e pianeggiante
NOTA
■
Il tabulato delle misurazioni si basa sul fatto che il
basamento viene realizzato sul terreno o su un
pavimento di calcestruzzo. Se il basamento viene
realizzato su un pavimento rigido, è possibile
includere nella misura della base lo spessore di una
gettata di calcestruzzo.
■
Se il basamento viene realizzato su un pavimento di
calcestruzzo, fare in modo di prevedere un canale
come indicato. È importante eseguire lo scarico
indipendentemente dal fatto che il basamento sia
realizzato sul terreno o sul pavimento di calcestruzzo
(canale – acque di scarico)
