D-EIMWC01008-16_01EU - 165/171
3. Po zakończeniu kroku 2 procedury wykonaj test
„rozruchu wstępnego”:
3.1 Uruchom sprężarkę i poczekaj, aż sprężarka przejdzie
przez gwiazdę/trójkąt.
Dokładnie sprawdź podczas uruchamiania
• czy sprężarka nie wytwarza nietypowego
hałasu ani wibracji;
• czy wysokie ciśnienie wzrasta, a niskie spada
w ciągu 10 sekund po, aby ocenić, czy
sprężarka nie działa na biegu wstecznym z powodu
nieprawidłowego okablowania;
• czy żadne zabezpieczenia nie są aktywowane.
3.2 Zatrzymaj sprężarkę po 10 sekundach.
Precyzyjna regulacja ilości chłodziwa podczas pracy
urządzenia
4. Użyj zaworu kielichowego 1/4” SAE na ssaniu, aby
dostosować ilość chłodziwa i upewnić się, że chłodziwo
jest ładowane w stanie ciekłym.
4.1 W celu precyzyjnego dostosowania ilości chłodziwa sprężarka
musi pracować przy pełnym obciążeniu (100%).
4.2 Sprawdź przegrzanie i dochłodzenie:
• przegrzanie musi wynosić od 3 do 8 K.
• dochładzanie musi wynosić od 3 do 8 K.
4.3 Sprawdź wziernik oleju. Poziom musi znajdować się w
zakresie wizjera.
4.4 Sprawdź wziernik linii cieczy. Powinien być uszczelniony i nie
wskazywać wilgoci w chłodziwie.
4.5 Dopóki wziernik w linii cieczy jest uszczelniony, dodawaj
chłodziwo w odstępach co 1 kg i zaczekaj, aż urządzenie
będzie pracować w stabilnych warunkach.
Powtarzaj całą procedurę do kroku 4, aż wziernik linii cieczy
zostanie uszczelniony.
Urządzenie musi mieć czas na ustabilizowanie się, co oznacza, że
ładowanie należy przeprowadzić w płynny sposób.
5. Zanotuj przegrzanie i dochłodzenie jako odniesienie na
przyszłość.
6. Napełnij całkowitą ilość chłodziwa, określona na tabliczce
znamionowej urządzenia i na etykiecie ilości chłodziwa
dostarczonej z produktem.
UWAGA Uważaj na zanieczyszczenie zdalnego skraplacza, aby
uniknąć zatkania systemu. Producent nie ma
możliwości kontrolować zanieczyszczenia „obcym”
skraplaczem instalatora. Poziom zanieczyszczenia
urządzenia jest ścisły.
11. PRZYGOTOWANIE, SPRAWDZENIE I
PODŁĄCZENIE OBIEGU WODNEGO
Urządzenia są wyposażone we wlot i wylot wody do podłączenia
do obiegu wody agregatu chłodniczego. Obwód musi być
dostarczony przez wykwalifikowanego technika i musi być zgodny
ze wszystkimi odpowiednimi przepisami europejskimi i krajowymi.
Przedostanie się powietrza lub brudu do obwodu wodnego
powoduje problemy. Dlatego podczas podłączania obwodu
wodnego zawsze rozważaj następujące kwestie:
1. Używaj tylko czystych rur.
2. Podczas usuwania zadziorów trzymaj koniec rury
w dół.
3. Zakryj koniec rury podczas wkładania jej przez
ścianę, aby kurz i brud nie przedostał się.
1. Przygotowanie urządzenia do podłączenia do
instalacji wodnej

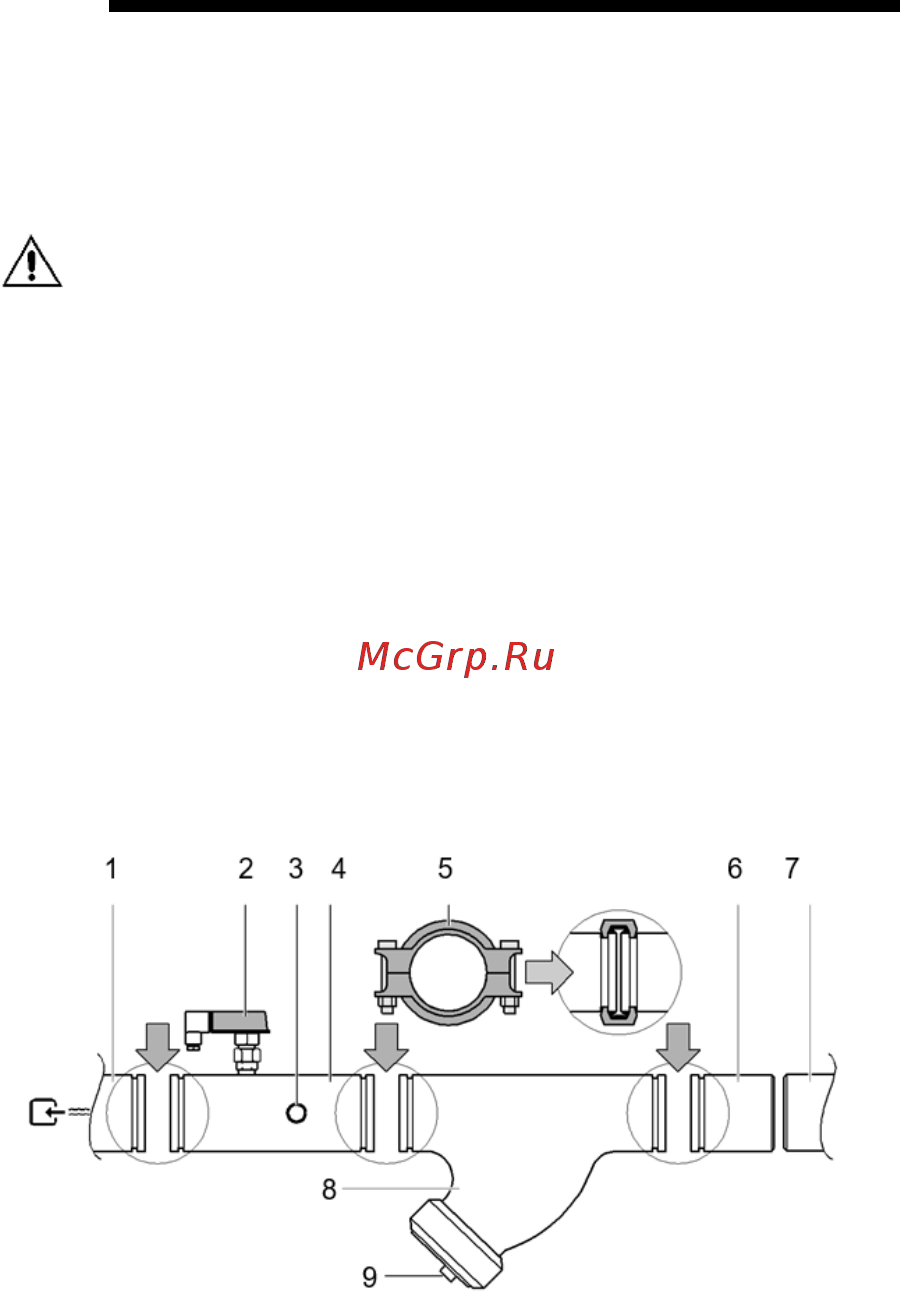

Wraz z urządzeniem dostarczane jest pudełko
zawierające złącza Victaulic® i filtr.
1 Wlot wody do parownika
2 Przełącznik przepływu
3 Czujnik wody na wlocie
4 Rura wlotowa wody zawierająca łącznik przepływowy i
czujnik temperatury wody na wlocie
5 Złącze Victaulic®
6 Rura kontrująca
7 Obwód rur wodnych w terenie
8 Filtr
9 Filtr i nasadka
Rura doprowadzająca wodę z łącznikiem i czujnikiem
temperatury wody na wlocie oraz rura wylotowa wody
z czujnikiem temperatury wody na wylocie nie są
montowane fabrycznie, aby nie uszkodzić części
urządzeń podczas transportu.
• Podłączenie rury wlotowej wody zawierającej
przełącznik przepływu.
Rura wlotowa wody zawierająca przełącznik
przepływu jest zamontowana z boku wlotu wody
do parownika(-ów) oraz jest wstępnie izolowana.
Przetnij opaski i zamocuj rurę za pomocą
dostarczonych złączy Victaulic® do wlotu(-ów)
parownika.
• Podłączanie rury wylotowej wody.
Rura wylotowa wody jest zamontowana z boku
wylotu wody z parownika oraz jest wstępnie
izolowana.
Przetnij opaski i zamocuj rurę za pomocą
dostarczonych złączy Victaulic® do wylotu(-ów)
parownika.
