Kogelklep vloeistofleiding
Isolatieschakelaar stroomnet
Filter (alleen voor EWWD J, EWWH-J, EWWS-J)
Debietschakelaar (alleen voor EWWD J, EWWH-J,
EWWS-J)
4. EEN GEPASTE LOCATIE SELECTEREN
De modules zijn ontworpen om binnen gebruikt te worden en
moeten geïnstalleerd worden op een plaats die aan de
volgende vereisten voldoet:
1. De fundering moet stevig genoeg zijn om het gewicht
van de module te dragen en de vloer moet vlak zijn om
trillingen en contactgeluiden te vermijden.
2. Er moet voldoende ruimte rond de module zijn zijn voor
de servicewerkzaamheden.
3. Er mag geen brandgevaar zijn door het lekken van
ontvlambaar gas.
4. Selecteer de locatie van de module dusdanig dat het
geluid dat door de module voortgebracht wordt,
niemand stoort.
5. Zorg ervoor dat het water geen schade kan
veroorzaken op de locatie als het uit de module
druppelt.
OPMERKING Een pull-down bewerking is beperkt tot
maximum één maximaal uur.
5. DE MODULE INSPECTEREN EN
HANTEREN
Bij de levering moet de module gecontroleerd worden en alle
schade moet onmiddellijk gemeld worden aan de
verantwoordelijke van de vervoerder.
Bij het hanteren van de module, houd rekening met het
volgende:

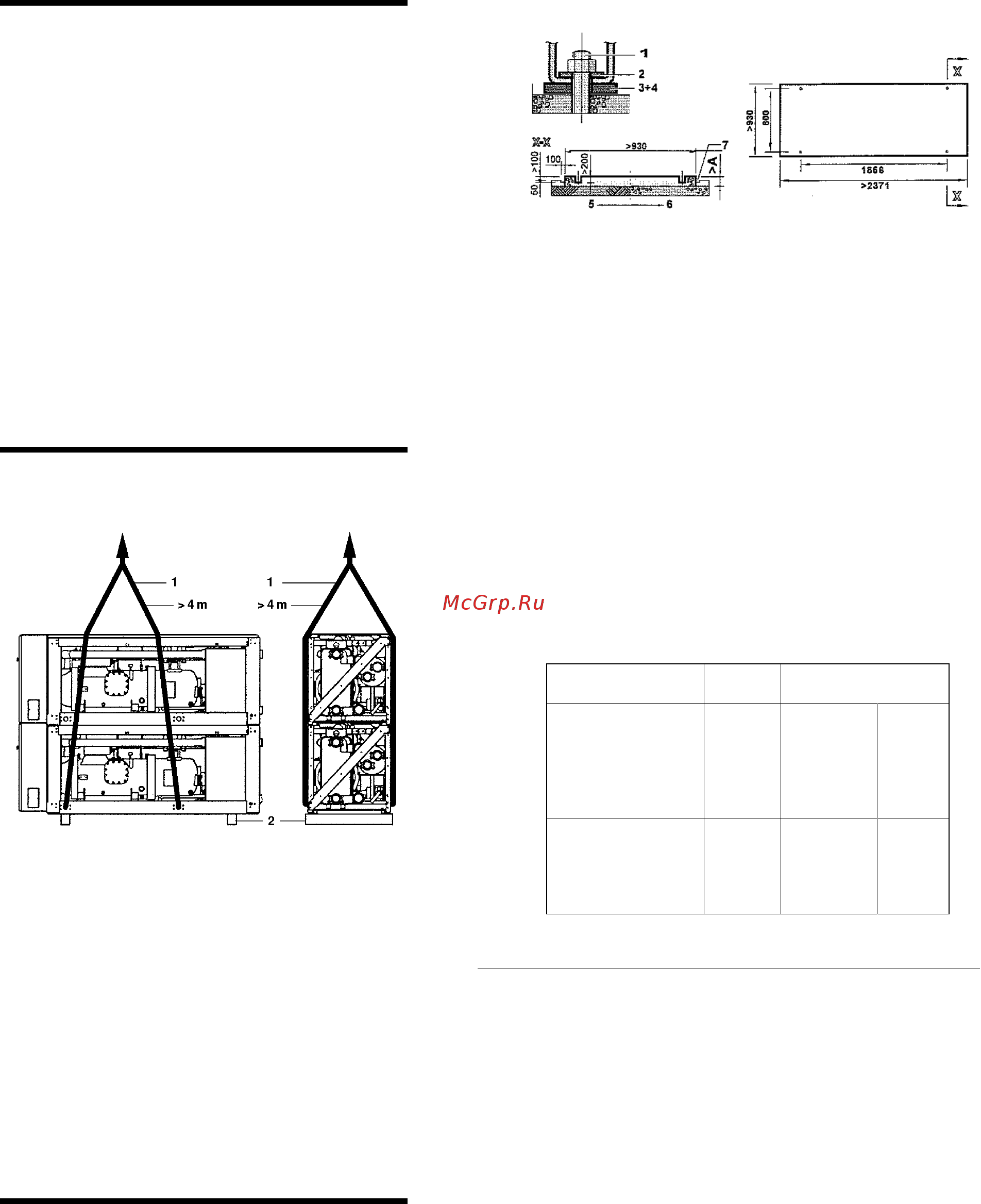

1. Hijs de module bij voorkeur met een kraan en riemen
volgens de instructies die op de module zijn vermeld.
De touwen (1) die gebruikt zullen worden voor het
hijsen, moeten elk minimum 4 m lang zijn.
2. De module wordt getransporteerd op houten balken (2).
Deze moeten voor de installatie verwijderd worden.
OPMERKING Probeer om het boren in de module tot
een minimum te beperken. Als boren niet
te vermijden is, verwijder dan het
ijzervijlsel grondig om oppervlakteroest te
vermijden.
6. DE MODULE UITPAKKEN EN PLAATSEN
1. Haal de houten balken onder de module vandaan.
2. Installeer antitrilblokken bij een installatie waar geluid
en trillingen hinderlijk zijn.
3. Plaats de module op een stevige en vlakke fundering.
De module moet op een stevige basis worden
geplaatst. Het is raadzaam om de module met
ankerbouten op een betonnen ondergrond vast te
maken.
1. Ankerbout
2. Sluitring
3. Rubberplaat
4. Ruwe kurk of rubberblad
5. Grond
6. Betonnen vloer
7. Greppel
• Bevestig de ankerbouten in de betonnen
fundering. Als de module uiteindelijk wordt
vastgemaakt met deze ankerbouten, zorg er dan
voor dat de sluitringen voor kanaal DIN434, en
beide ter plaatse geleverde rubberplaten en ter
plaatse geleverde ruwe kurk of rubberblad voor
een betere bescherming tegen trillingen,
geïnstalleerd worden zoals aangegeven.
• De betonnen fundering moet ongeveer 100 mm
hoger zijn dan het vloerniveau om de loodgieterij
te vereenvoudigen en de afvoer te verbeteren.
Model
A
Ankerbout
Maat Aantal
EWWD120J~180J
EWLD 110J~165J
EWWH090J-130J
EWLH080J-130J
EWWS120J-180J
EWLS110J-170J
300
M20x200
4
EWWD210J~280J
EWLD 195J~265J
EWWH150J-200J
EWLH140J-190J
EWWS200J-270J
350
M20x200
4
• Zorg ervoor dat het funderingsoppervlak effen en vlak
is
OPMER
KING
■
De meting in de tabel is gebaseerd op het feit dat de
basis in de grond of op een betonnen vloer gemaakt
is. Als de basis op een massieve vloer gemaakt is, is
het mogelijk om de dikte van de betonnen vloer op te
nemen in de dikte van de basis.
■
Als een basis gemaakt is op een betonnen vloer,
zorg dan voor een greppel zoals weergegeven. Het
is belangrijk om de drainering af te voeren, ongeacht
of een basis in de grond of op de betonnen vloer
gemaakt is (greppel-riolering).
