D-EIMWC01008-16_01EU - 30/171
mitgelieferten Victaulic®-Kupplungen am/an
den Verdampferauslass(en).

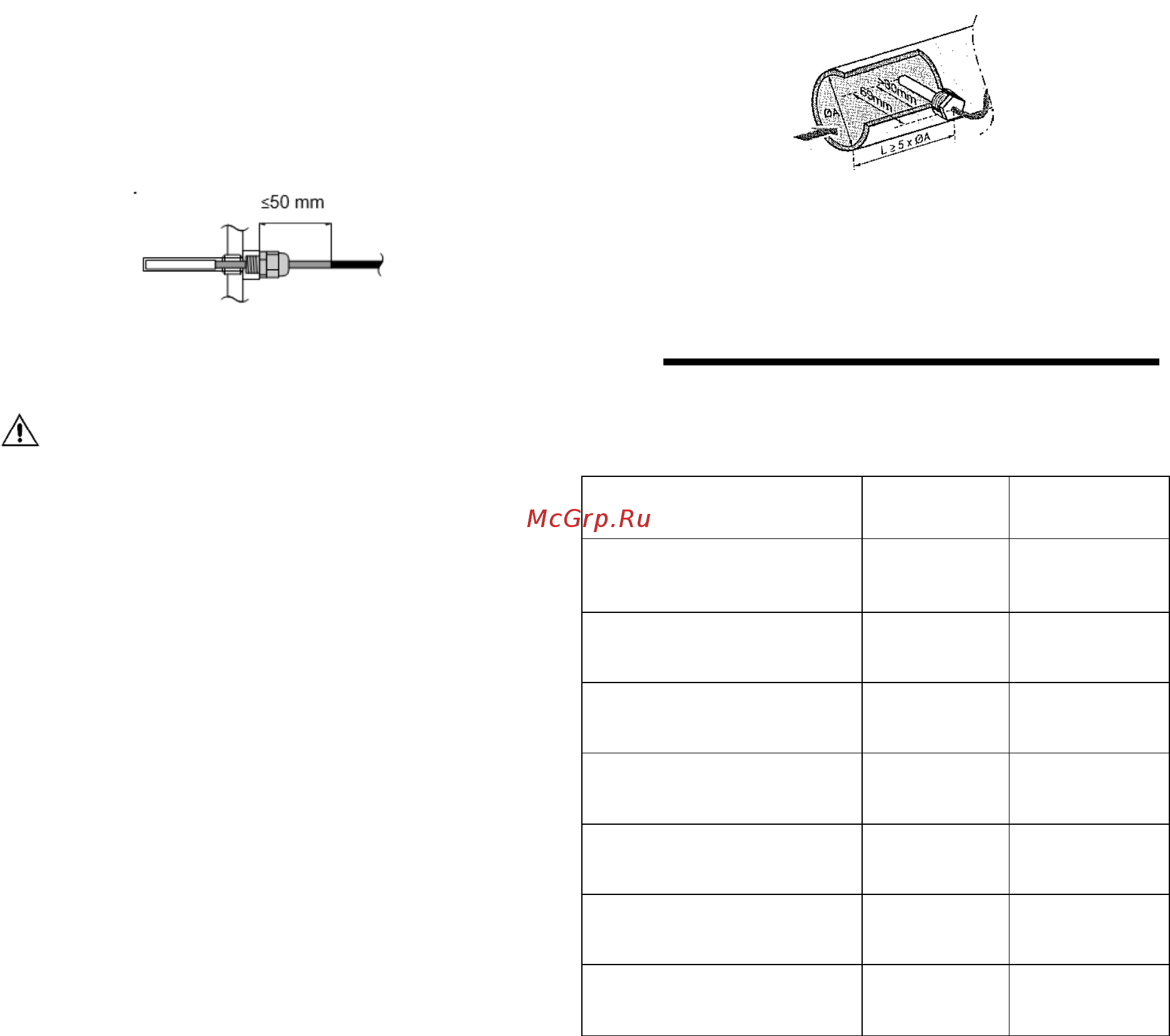

• Nach dem Einbau der Wassereinlass- und -
auslassrohre und für andere Geräte wird in der
Regel empfohlen, vor dem Betrieb die
Einstecktiefe der Wassertemperatursensoren in
den Anschlussrohren zu überprüfen (siehe
Abbildung).
Filteranschluss
• Das mit dem Gerät gelieferte Filterset muss
mithilfe der mitgelieferten Victaulic®-
Kupplungen gemäß der Abbildung vor dem
Verdampferwassereinlass installiert werden.
Der Filter hat Löcher mit einem Durchmesser
von 1,0 mm und schützt den Verdampfer vor
Verstopfung.
• Eine unsachgemäße Installation des
mitgelieferten Filters führt zu schweren Schäden
an der Ausrüstung (Einfrieren des
Verdampfers).
An der Filterendkappe kann eine vor Ort versorgte
Abblasöffnung zum Spülen von Flüssigkeit und
angesammeltem Ablagerungen aus dem Filterinneren
angeschlossen werden.
• Anschluss der Gegenrohre
Schweißen Sie die mitgelieferten Gegenrohre an die
Enden des Wasserkreislaufs und verbinden Sie sie mithilfe
der mitgelieferten Victaulic®-Kupplungen mit dem Gerät.
2 An allen Tiefpunkten des Systems müssen Ablasshähne
vorgesehen werden, um eine vollständige Entleerung des
Kreislaufs während der Wartung oder im Falle einer
Abschaltung zu ermöglichen. Die Ablassschraube dient
zum Ablassen aus dem Kondensator. Entfernen Sie dabei
auch die Luftstopfen (siehe Übersichtsdiagramm).
3 An allen hohen Stellen des Systems muss eine Entlüftung
vorhanden sein. Die Lüftungsschlitze sollten sich an Stellen
befinden, die für Wartungsarbeiten leicht zugänglich sind.
4 Es sollten Absperrventile am Gerät vorhanden sein, damit
eine normale Wartung ohne Entleerung des Systems
durchgeführt werden kann.
5 Schwingungsdämpfer in allen Wasserleitungen, die an den
Chiller angeschlossen sind, werden empfohlen, um eine
Belastung der Rohrleitungen und die Übertragung von
Vibrationen und Geräuschen zu vermeiden.
6 Für Geräte in Doppelkreislaufkonfiguration mit gemeinsamer
Wasseraustrittskontrolle (ELWT) muss ein Einsteckloch für
den zusätzlichen Wassertemperatursensor vorgesehen
werden. Sensor und Sensorhalter sind optionale Teile.
Das Einsteckloch sollte ein 1/4“ großes GAS-Innengewinde
aufweisen und sich im gemischten Wasserfluss der Chiller
befinden.Stellen Sie sicher, dass sich die Sensorspitze im
Wasserfluss befindet und dass eine gerade Rohrlänge (L)
von mindestens dem 10-fachen des Rohrdurchmessers (A)
vor dem Sensor besteht.
Wählen Sie die Einsteckstelle so, dass die Kabellänge des
Sensors (10 m) lang genug ist.
12. WASSERBEFÜLLUNG, DURCHFLUSS
UND QUALITÄT
Um einen ordnungsgemäßen Betrieb des Geräts zu gewährleisten,
muss der Wasserfluss durch den Verdampfer innerhalb des in der
folgenden Tabelle angegebenen Betriebsbereichs liegen.
Außerdem ist ein Mindestwasservolumen im System erforderlich.
Modell
Mindestwert
Wasserfluss
[l/min]
Höchstwert
Wasserfluss
[l/min]
EWWD120J - EWLD110J
EWWH090J – EWLH080J
EWWS120J – EWLS110J
168
671
EWWD140J - EWLD130J
EWWH110J – EWLH100J
EWWS140J – EWLS130J
195
780
EWWD150J - EWLD145J
EWWH120J – EWLH110J
EWWS150J – EWLS150J
221
883
EWWD180J - EWLD165J
EWWH130J – EWLH130J
EWWS180J – EWLS170J
255
1021
EWWD210J - EWLD195J
EWWH150J – EWLH140J
EWWS210J – EWLS200J
290
1158
EWWD250J - EWLD235J
EWWH180J – EWLH170J
EWWS240J – EWLS240J
357
1428
EWWD280J - EWLD265J
EWWH120J – EWLH190J
EWWS270J – EWLS270J
397
1588
Das Mindestwasservolumen v [l] im System muss die folgenden
Kriterien erfüllen:
v>(Q/2)xT/(Cx∆T)
Q höchste Kühlleistung des Geräts in der niedrigsten
Leistungsstufe im Anwendungsbereich (kW)
t Antirecycling-Timer des geräts (AREC)/2(s) = 300 s
C spezifische Wärmekapazität der Flüssigkeit
(kJ/kg °C)=4,186 kJ/kg °C für Wasser
∆T Temperaturdifferenz zwischen Start und
Anhalten des Kompressors:
∆T=a+2b+c
(zur Bezeichnung von a, b und c siehe
Bedienungsanleitung)
HINWEIS Für Geräte in einer
Doppelkreislaufkonfiguration muss das
erforderliche Mindestwasservolumen im
System dem größten erforderlichen
Mindestvolumen jedes einzelnen Chillers im
System entsprechen.
