Daikin EWWS210J-SS [143/171] Распаковка и размещение агрегата
![Daikin EWWS210J-SS [143/171] Распаковка и размещение агрегата](/views2/1677363/page143/bg8f.png)
D-EIMWC01008-16_01EU - 143/171
Шаровой кран для жидкости
Главный выключатель
Фильтр (только для моделей EWWD J, EWWH-J,
EWWS-J)
Реле расхода (только для моделей EWWD J,
EWWH-J, EWWS-J)
4. ВЫБОР МЕСТА УСТАНОВКИ
Агрегаты предназначены для установки в помещении в
месте, отвечающем следующим требованиям:
1. Фундамент, на который устанавливается агрегат,
должен иметь достаточную несущую способность и
ровную поверхность для минимизации шумов и
вибраций.
2. Вокруг агрегата должно быть достаточно места для
технического обслуживания.
3. В месте установки отсутствует опасность
возгорания, т.к. хладагент не горюч.
4. Выбирайте место установки так, чтобы шум от
работы агрегата не создавал неудобств.
5. Убедитесь в том, что утечка воды из агрегата не
причинит ему вреда.
ПРИМЕЧАНИЕ. Максимальная продолжительность
непрерывной работы агрегата
составляет один час.
5. ОСМОТР АГРЕГАТА И ОБРАЩЕНИЕ С
НИМ
Обо всех повреждениях, обнаруженных при поставке,
следует незамедлительно уведомить агента по
претензиям перевозчика.
При обращении с агрегатом соблюдайте следующие
правила:

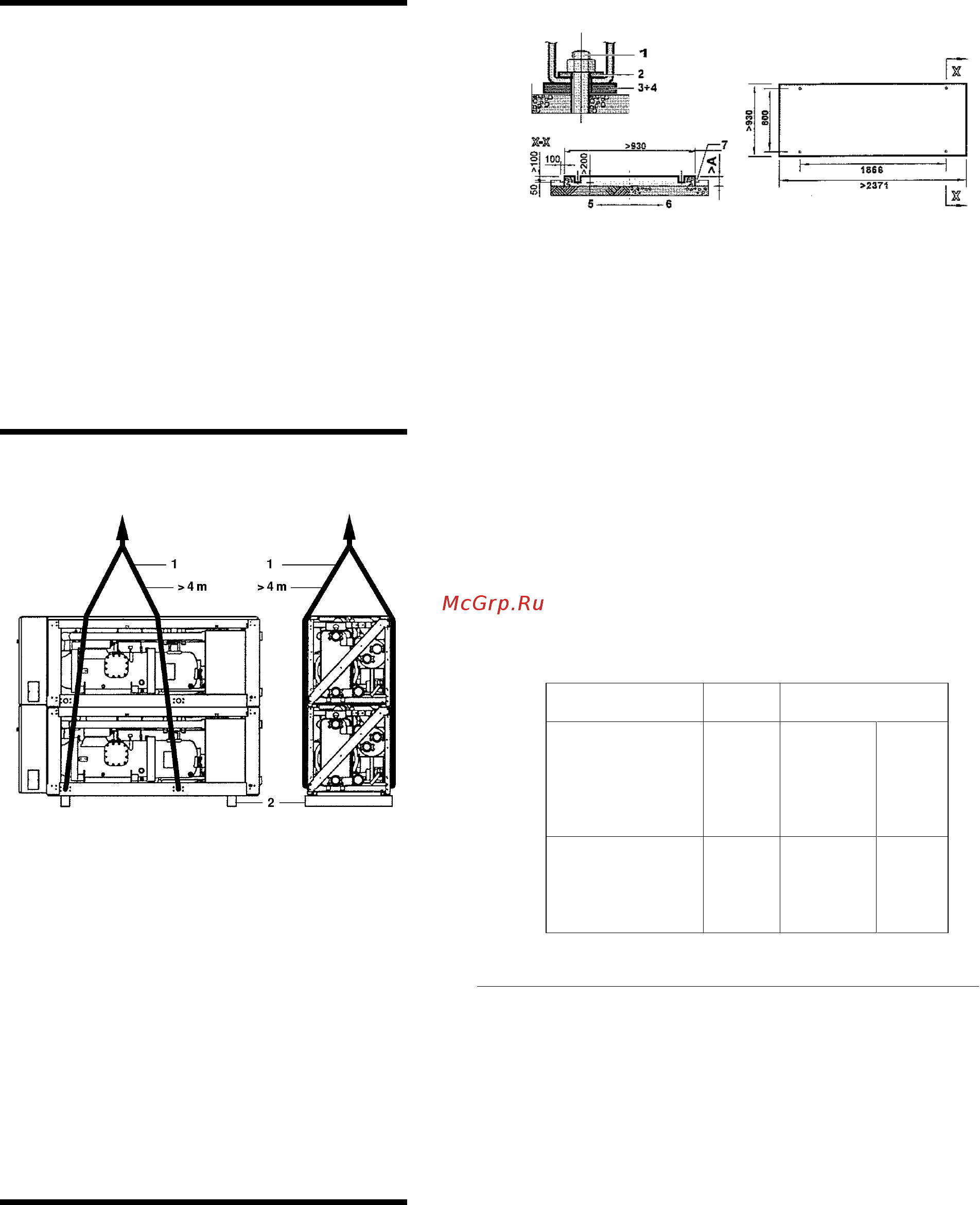

1. Для подъема агрегата рекомендуется
использоваться кран и стропы согласно указаниям
настоящего руководства.
Длина каждой подъемной стропы (1) должна быть
не менее 4 м.
2. Агрегат поставляется на деревянных балках (2),
которые необходимо удалить до монтажа.
ПРИМЕЧАНИЕ. Постарайтесь избегать сверления
корпуса агрегата. Если без сверления не
обойтись,тщательно очистите отверстия
во избежание ржавления.
6. РАСПАКОВКА И РАЗМЕЩЕНИЕ
АГРЕГАТА
1. Удалите транспортировочные деревянные балки.
2. При монтаже агрегата в местах, где не должно
быть шума и вибрации, установите подходящие
виброопоры.
3. Установите агрегат на прочный и ровный
фундамент.
Агрегат следует устанавливать на твердом
основании. Рекомендуется закрепить агрегат на
фундаменте с помощью анкерных болтов.
1. Анкерный болт
2. Шайба
3. Резиновая плита
4. Подкладка из пробки или резины
5. Земля
6. Бетонный пол
7. Дренажная канавка
• Закрепите анкерные болты в бетонном
фундаменте. Перед окончательной затяжкой
анкерных болтов убедитесь в том, что
шайбы DIN434, а также резиновые плиты и
корковые или резиновые подкладки,
приобретаемые по месту и служащие для
виброизоляции, установлены, как показано
выше.
• Бетонный фундамент должен быть примерно
на 100 мм выше уровня пола — это упростит
прокладку трубопроводов и обеспечит
гарантированный отвод воды.
Модель
A
Анкерный болт
Размер Кол-во
EWWD120J~180J
EWLD 110J~165J
EWWH090J-130J
EWLH080J-130J
EWWS120J-180J
EWLS110J-170J
300
M20x200
4
EWWD210J~280J
EWLD 195J~265J
EWWH150J-200J
EWLH140J-190J
EWWS200J-270J
350
M20x200
4
• Убедитесь в том, что поверхность фундамента
ровная и горизонтальная
ПРИМЕЧ
АНИЕ.
■
В таблице приводятся цифры для агрегатов,
устанавливаемых на землю или бетонный
фундамент. Если фундамент устраивается на
твердом полу, толщину пола и плиты можно
сложить.
■
Если фундамент устраивается на бетонном полу,
не забудьте устроить дренажную канавку, как
показано на рисунке. Надежный дренаж
необходимо обеспечить независимо от того,
устраивается ли фундамент на земле или
бетонном полу.
