D-EIMWC01008-16_01EU - 142/171
1.3. Факультативные приспособления
и функции
(1)
Факультативные приспособления
• Амперметр и вольтметр
• Двойной предохранительный клапан на конденсаторе
• Малошумный режим работы
• BMS-подключение (MODBUS, BACNET, LON)
• Высокотемпературный комплект (только для моделей
EWWH J и EWLH J)
Функции
• Использование гликоля для работы с водой при
температурах до -10 °С (только для моделей EWWD-
EWLD-EWWS-EWLS)
• Смотровое стекло с индикатором влажности
• Беспотенциальные выходы
• работа/контакт насоса
• сигнализация
(1) Полный перечень технических характеристик, факультативных
приспособлений и функций см. в инженерном справочнике.
• Программируемые беспотенциальные
контакты
• насос конденсатора
• Программируемые входы для
• дистанционного запуска/остановки
• ввода уставок
• включения/отключения ограничения
производительности
• Программируемый аналоговый вход
• Корректировка уставки 4/20 мА
• Возможность выбора языка
1.4. Стандартная комплектация
▪ Водяной фильтр на входе воды в испаритель

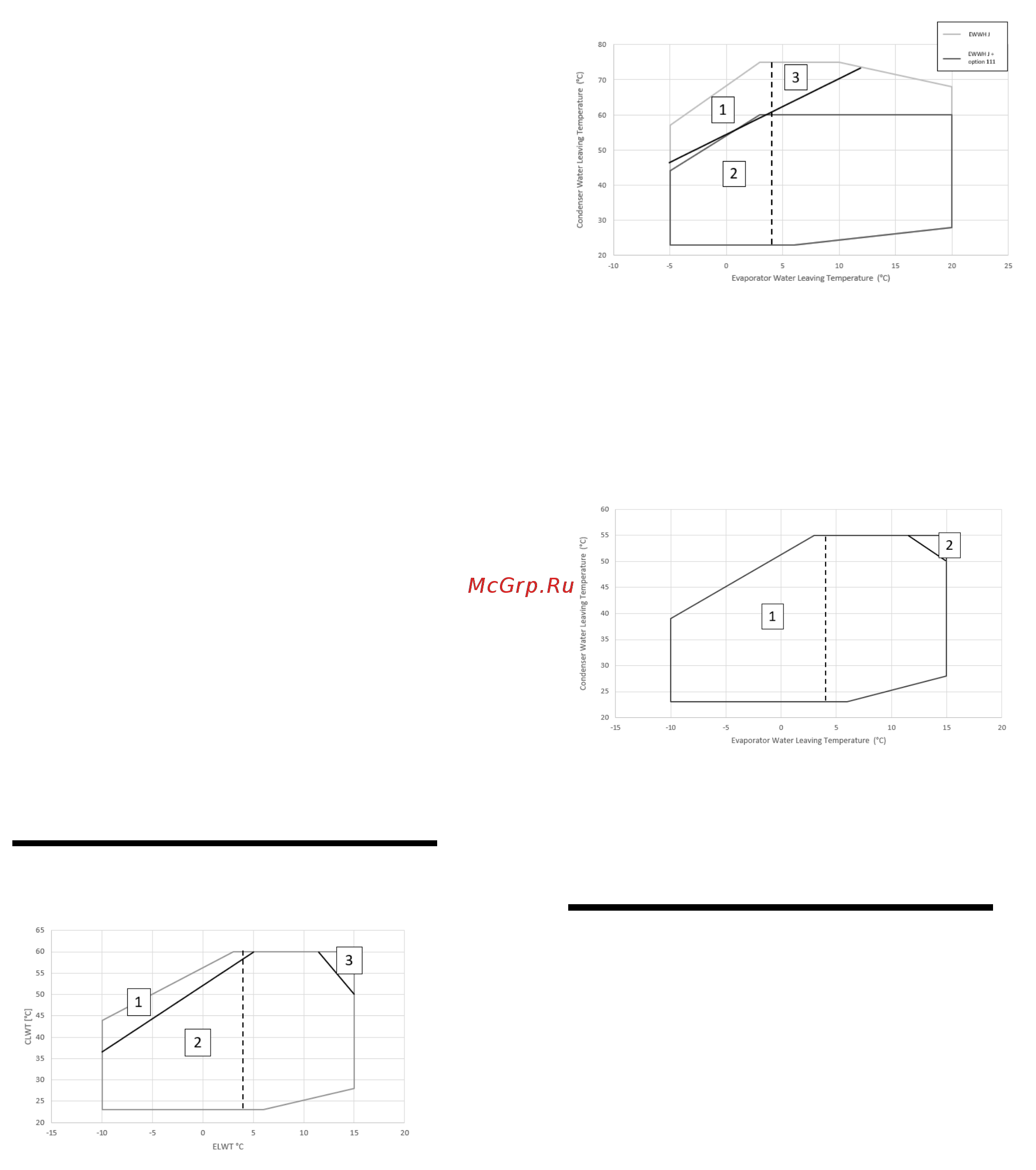

2. РАБОЧИЙ ДИАПАЗОН
EWWD J-EWLD J
1 Работа с гликолем — постоянная минимальная
производительность при 100 % нагрузке
2 Работа с гликолем (ниже 4 °C, испаритель LWT)
3 Некоторые агрегаты могут работать в данной зоне в
режиме неполной нагрузки
EWWH J-EWLH J
1. Работа с гликолем — постоянная минимальная
производительность при 100 % нагрузке
2. Работа с гликолем (ниже 4 °C, испаритель LWT)
3. Работа с постоянной минимальной
производительностью при 100 % нагрузке
EWWS J-EWLS J
1. Работа с гликолем (ниже 4 °C, испаритель LWT)
2. Некоторые агрегаты могут работать в данной зоне в
режиме неполной нагрузки
3. ОСНОВНЫЕ ЭЛЕМЕНТЫ
Компрессор
Испаритель
Конденсатор (только для моделей EWWD J,
EWWH-J, EWWS-J)
Распределительный щит
Воздухоохлаждаемый конденсатор (только для
моделей EWWD J, EWWH-J, EWWS-J)
Водоохлаждаемый конденсатор (только для
моделей EWWD J, EWWH-J, EWWS-J)
Заправочный клапан
Предохранительный клапан
Реле высокого давления
Осушитель
Вход охлаждаемой воды
Выход охлаждаемой воды
Вход воды для конденсатора (только для моделей
EWWD J, EWWH-J, EWWS-J)
Выход воды для конденсатора (только для моделей
EWWD J, EWWH-J, EWWS-J)
Датчик температуры воды на входе (EEWT)
Датчик температуры воды на выходе (EWLT)
Запорный кран
Датчик температуры воды на входе в конденсатор
(только для моделей EWWD J, EWWH-J, EWWS-J)
Цифровая панель управления
Кнопка аварийного останова
Ввод кабеля электропитания
Ввод электрических кабелей чиллера
Подъемные рымы
Опорный транспортировочный брус
