D-EIMWC01008-16_01EU - 24/171
Kugelhahn-Flüssigkeitsleitung
Haupttrennschalter
Filter (nur für EWWD J, EWWH-J, EWWS-J)
Strömungsschalter (nur für EWWD J, EWWH-J, EWWS-J)
4. AUSWAHL DES AUFSTELLORTES
Die Geräte sind für die Installation in Innenräumen
konzipiert und sollten
an einem Ort installiert werden, der die folgenden
Anforderungen erfüllt:
1. Das Fundament ist stark genug, um das Gewicht des
Geräts zu tragen, und der Boden ist flach, um
Vibrationen und Geräuschentwicklung zu verhindern.
2. Der Platz um das Gerät herum ist für Wartungsarbeiten
ausreichend.
3. Es besteht keine Brandgefahr durch austretendes
brennbares Gas.
4. Wählen Sie den Standort des Geräts so aus, dass der
vom Gerät erzeugte Geräuschpegel niemanden stört.
5. Stellen Sie sicher, dass Wasser den Aufstellort nicht
beschädigen kann, falls es aus dem Gerät tropft.
HINWEIS Der Pull-down-Betrieb ist auf maximal
eine Stunde beschränkt.
5. INSPEKTION UND HANDHABUNG DES
GERÄTS
Bei der Lieferung sollte das Gerät überprüft werden. Etwaige
Schäden sind unverzüglich dem Spediteur zu melden.
Beachten Sie beim Umgang mit dem Gerät Folgendes:

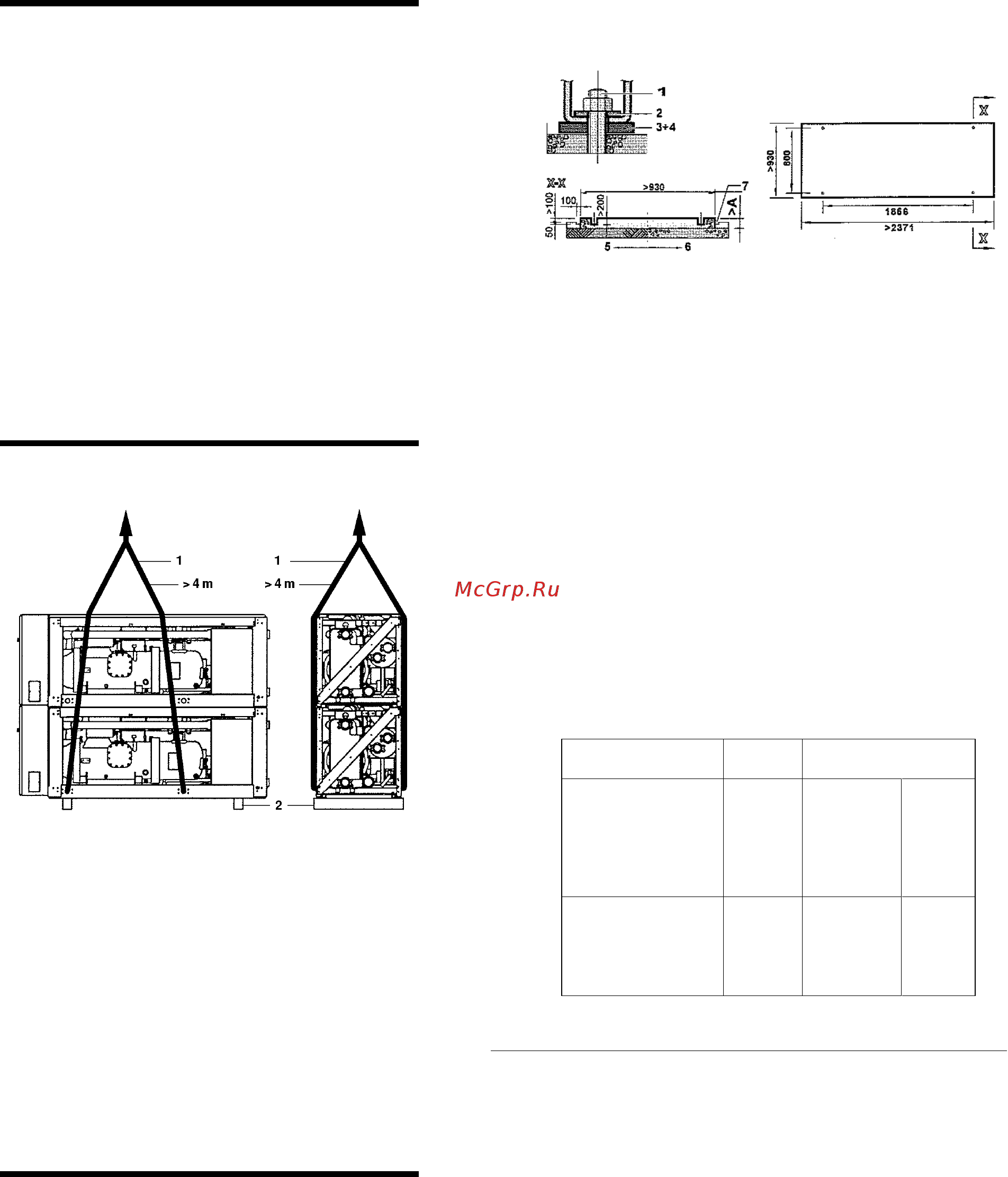

1. Heben Sie das Gerät vorzugsweise mit einem Hebekran
und Riemen gemäß den Anweisungen auf dem Gerät an.
Die Länge der Hebeseile (1) beträgt jeweils mindestens
4 m.
2. Das Gerät wird mit Holzbalken (2) darunter geliefert, die
vor der Installation entfernt werden müssen.
HINWEIS Versuchen Sie, Bohrungen am Gerät auf ein
Minimum zu reduzieren. Falls das Bohren
unabdingbar ist, die Eisenfüllung gründlich
entfernen, um Oberflächenrost zu vermeiden.
6. AUSPACKEN UND PLATZIEREN DES
GERÄTS
1. Entfernen Sie die Holzbalken vom Gerät.
2. Installieren Sie Schwingungsdämpfer bei Installationen,
bei denen der Geräuschpegel sowie Vibrationen ein
Hindernis darstellen können.
3. Stellen Sie das Gerät auf ein solides und ebenes
Fundament.
Das Gerät sollte auf einem soliden Sockel installiert
werden. Es wird empfohlen, das Gerät mit Ankerbolzen
auf einem Betonsockel zu befestigen.
1. Ankerbolzen
2. Unterlegscheibe
3. Gummiplatte
4. Unterlage aus Rohkork oder Gummi
5. Untergrund
6. Betonboden
7. Graben
• Befestigen Sie die Ankerbolzen im
Betonfundament. Stellen Sie bei der endgültigen
Befestigung des Geräts mit diesen Ankerbolzen
sicher, dass die Unterlegscheiben für Kanal
DIN434 sowie die bauseitigen Gummiplatten und
die bauseitigen Rohkork- oder Gummiunterlagen
für einen besseren Vibrationsschutz wie
angegeben installiert sind.
• Das Betonfundament sollte ungefähr 100 mm
höher als der Boden sein, um die Installation zu
vereinfachen und den Wasserabfluss zu
verbessern.
Modell
A
Ankerbolzen
Größe Menge
EWWD120J~180J
EWLD 110J~165J
EWWH090J-130J
EWLH080J-130J
EWWS120J-180J
EWLS110J-170J
300
M20x200
4
EWWD210J~280J
EWLD 195J~265J
EWWH150J-200J
EWLH140J-190J
EWWS200J-270J
350
M20x200
4
• Stellen Sie sicher, dass die Oberfläche des Fundaments
eben und flach ist
HINWEIS
■
Der in der Tabelle angegebene Messwert basiert auf
der Tatsache, dass der Sockel im Boden eingelassen
ist oder sich auf einem Betonboden befindet. Wenn
der Sockel auf einem starren Boden erstellt wird, ist
es möglich, die Dicke des Betonbodens in die des
Sockels einzubeziehen.
■
Wenn ein Sockel auf dem Betonboden erstellt wird,
sicherstellen, dass ein Graben gemäß der Abbildung
vorhanden ist. Es ist wichtig, das Wasser abzuleiten,
unabhängig davon, ob der Sockel im Boden
eingelassen ist oder auf dem Betonboden
(Grabenkanalisation) erstellt wird.
.
