Инструкция по монтажу
10
EWAQ+EWYQ005~007ACV3P
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно- водяные тепловые насосы
4PW33165-1

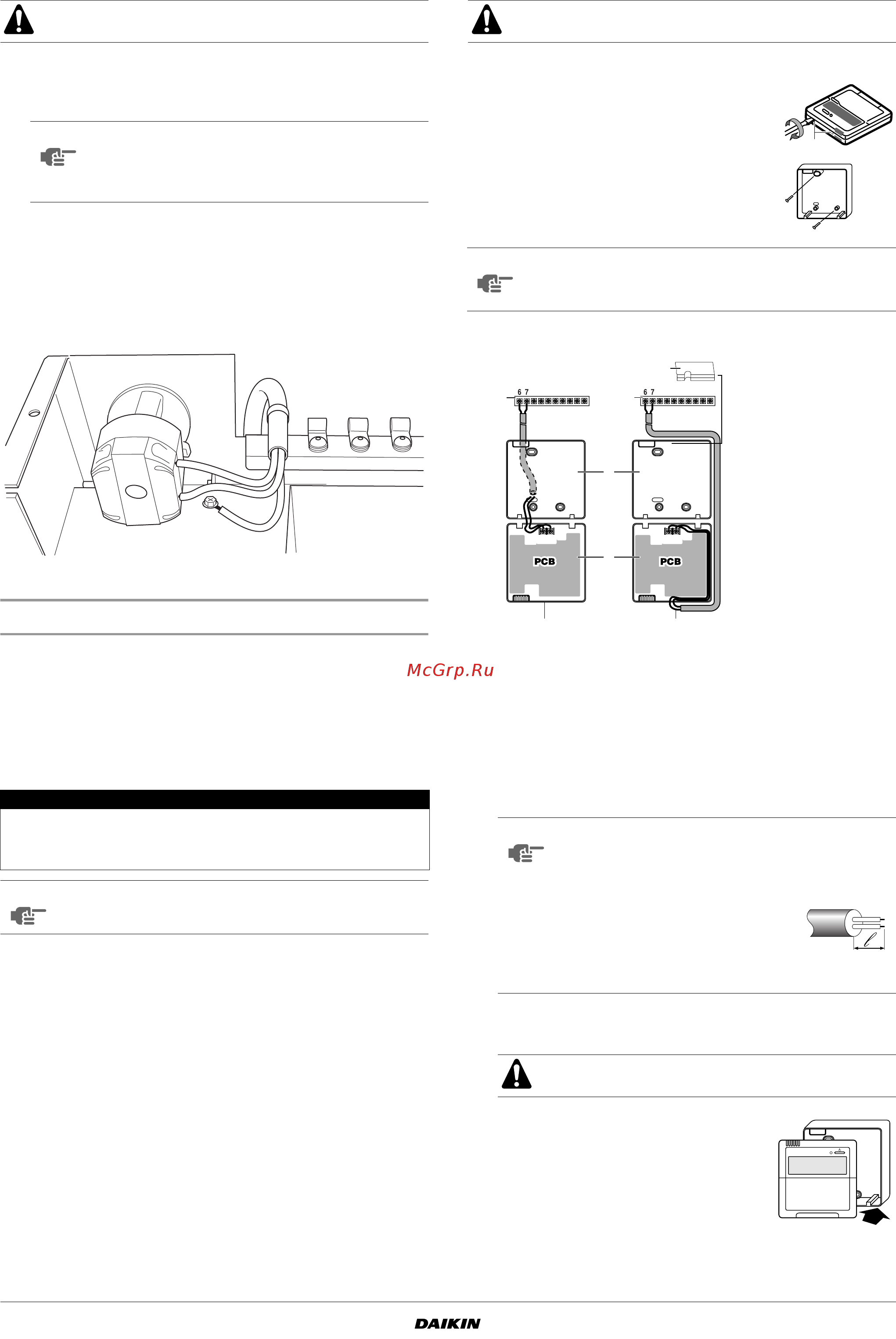

Подключение электропитания
1 Используя соответствующий кабель (см. выше), под-
ключите цепь силового электропитания к разъемам L и N
главного выключателя на электрическом щитке.
2 Подключите провод заземления (желто-зеленый) к кон-
такту заземления на монтажной пластине электрического
щитка.
3 Зафиксируйте кабель со стяжкой креплением стяжки для
устранения натяжения.
Примечание: показана только описываемая проводка.
Установка цифрового пульта управления
Агрегат оснащён цифровым пультом управления, позволяющим
легко и удобно задавать параметры работы агрегата, осущест-
влять его эксплуатацию и обслуживание. Прежде чем начать
пользоваться пультом, установите его, как описано ниже.
Характеристики электропроводки
Монтаж
1 Снимите переднюю часть цифрового пульта управления.
Вставьте в щели (1) в задней части
пульта плоскую отвертку и снимите
переднюю часть пульта.
2 Прикрепите цифровой пульт управления
к ровной поверхности.
3 Подсоедините проводку от агрегата.
Соедините клеммы в верхней части цифрового пульта
управления с клеммами внутри агрегата (P1 к 6, P2 к 7).
4 Установите верхнюю часть цифрового пульта управления
на место.
Сначала найдите правильное
положение по защелкам в нижней
части.
Перед проведением всех электромонтажных работ
отключайте электропитание.
ПРИМЕЧАНИЕ
Чтобы было удобнее подсоединять провода,
заднюю часть выключателя можно снять,
повернув рычаг на четверть оборота, а затем
стянув заднюю часть с выключателя.
Характеристики кабелей Значение
Ти п 2-жильный
Сечение 0,75–1,25 мм
2
Максимальная длина 500 м
ПРИМЕЧАНИЕ
Проводка для подключения в комплект поставки
не входит.
Цифровой пульт управления, поставляемый
в комплекте, монтируется внутри помещения.
ПРИМЕЧАНИЕ
Во избежание деформации нижней части
цифрового пульта управления не прилагайте
излишних усилий при затяжке крепежных винтов.
1 Чиллер
2 Задняя часть цифрового пульта управления
3 Передняя часть цифрового пульта управления
4 Подсоединение сзади
5 Подсоединение сверху
6 С помощью кусачек или аналогичного инструмента
сделайте в этой части отверстие для проводки.
ПРИМЕЧАНИЕ
Чтобы избежать воздействия (внешних)
электромагнитных помех, не следует
прокладывать силовые кабели рядом
с управляющими.
Удалите защитный экран
с той части кабеля,
которая должна проходить
внутри корпуса цифрового
пульта управления ( l ).
В процессе установки следите за тем, чтобы
нигде не зажать проводку.
1
P1P2
1
1
6
2
3
4 5
P1P2
1
