EWAQ+EWYQ005~007ACV3P
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно- водяные тепловые насосы
4PW33165-1
Инструкция по монтажу
5
Выбор места установки в холодном климате
■ Предотвратите воздействие ветра.
• Установите агрегат стороной забора воздуха к стене. Ни
в коем случае не устанавливайте агрегат стороной
забора воздуха непосредственно навстречу ветру.
• Установите защитную панель на сторону выброса
воздуха агрегата.
■ В регионах, где обычно выпадает много снега, агрегат
необходимо устанавливать в таком месте, где снег не будет
воздействовать на него.
■ Обязательно защитите контур циркуляции воды от
замерзания. См. "Защита контура циркуляции воды от
замерзания" на странице 8.

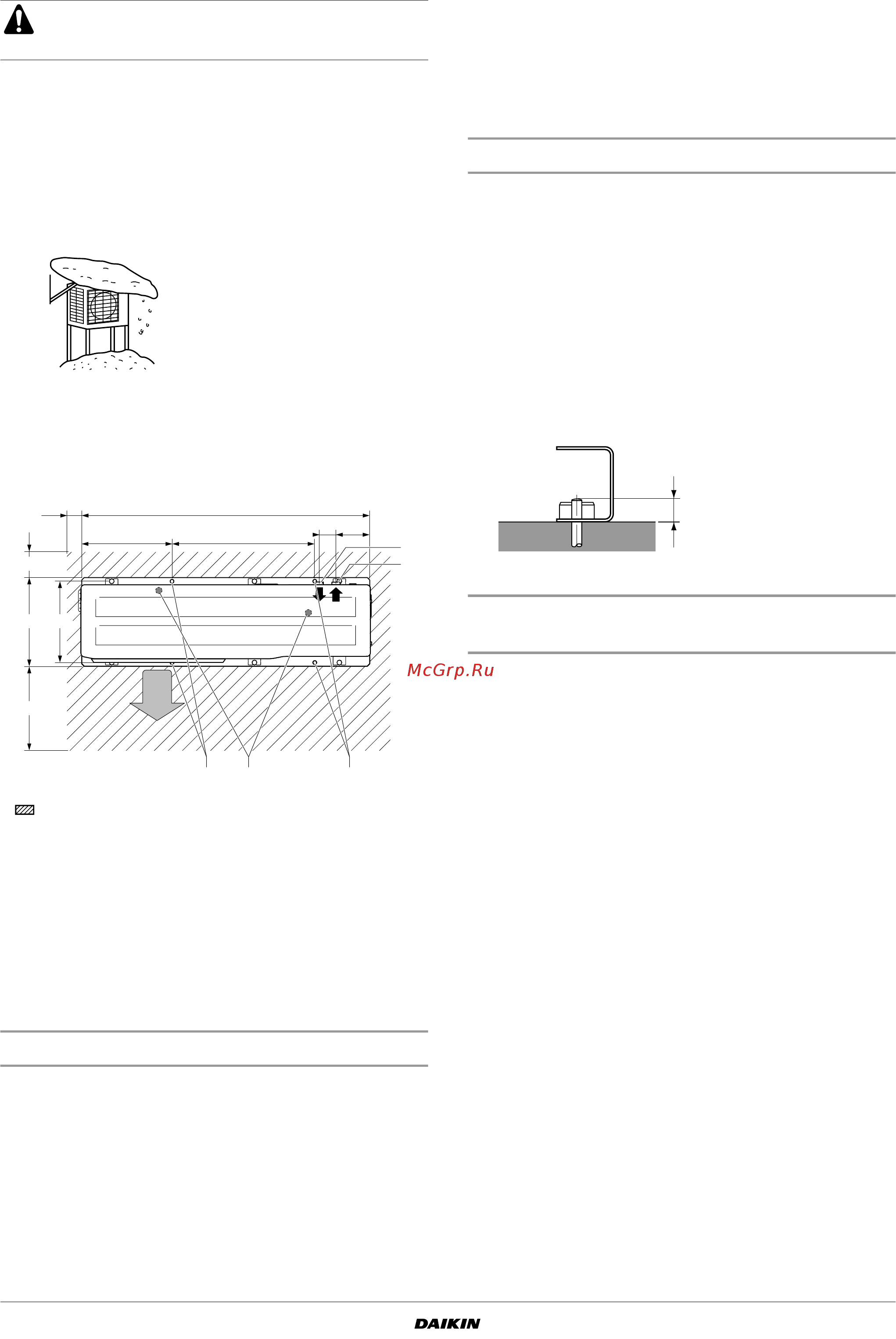

Схема установки агрегата
Для оптимальной работы агрегата необходимо обеспечить
соблюдение указанных расстояний. Для удобства доступа при
монтаже и обслуживании агрегат можно ещё дальше
отодвинуть от стен и препятствий.
Осмотр, перемещение и распаковка агрегата
■ Агрегат запакован в картонную коробку, скреплённую
ремнями.
■ Непосредственно после доставки агрегат следует
тщательно осмотреть и обо всех повреждениях незамедли-
тельно сообщить представителю компании-перевозчика.
■ Проверьте, все ли принадлежности прилагаются к агрегату
(см. раздел "Принадлежности" на странице 2).
■ Старайтесь доставить агрегат как можно ближе к месту
установки, не вынимая его из упаковки — это сведет
к минимуму вероятность механических повреждений при
транспортировке.
■ После распаковки агрегат можно переместить в правиль-
ное положение с использованием ручек, имеющихся на
обеих сторонах агрегата.
Монтаж агрегата
1 Убедитесь в прочности и горизонтальности поверхности, на
которой будет установлен агрегат, чтобы предотвратить
излишние шумы и вибрации.
2 Проследите за тем, чтобы агрегат был установлен ровно.
3 Приготовьте 4 комплекта анкерных болтов M8 или M10,
гайки и шайбы для них (приобретается на внутреннем
рынке).
4 Надежно закрепите агрегат с помощью анкерных болтов
в соответствии со схемой установки.
Ввинтите анкерные болты таким образом, чтобы 20 мм их
длины осталось над поверхностью основания.
Рекомендации по монтажу дренажной
системы
Если необходимо установить дренаж, следуйте приведённым
ниже правилам.
■ На нижней панели агрегата имеются два выхода дренажа,
см. "Схема установки агрегата" на странице 5 (дренажная
заглушка и дренажный шланг приобретаются на
внутреннем рынке).
■ В регионах с холодным климатом не подсоединяйте
к агрегату дренажный шланг. В противном случае вода
в дренаже может замерзнуть и заблокировать дренаж.
Если использование дренажного шланга по той или иной
причине неизбежно, рекомендуется установить ленточный
нагреватель в целях защиты дренажа от замерзания.
Если агрегат будет эксплуатироваться при низких тем-
пературах наружного воздуха, необходимо выполнить
следующие инструкции.
Соорудите большой навес.
Соорудите подставку.
Установите агрегат на такой высоте от
земли, чтобы его не заносило снегом.
Зона обслуживания
1 Крепёжные отверстия
2 Выходы дренажа (Ø18 мм)
3 Вход воды
4 Выход воды
580
13769
367
1170>50
330360
350
>100
1 1
3
4
2
20
