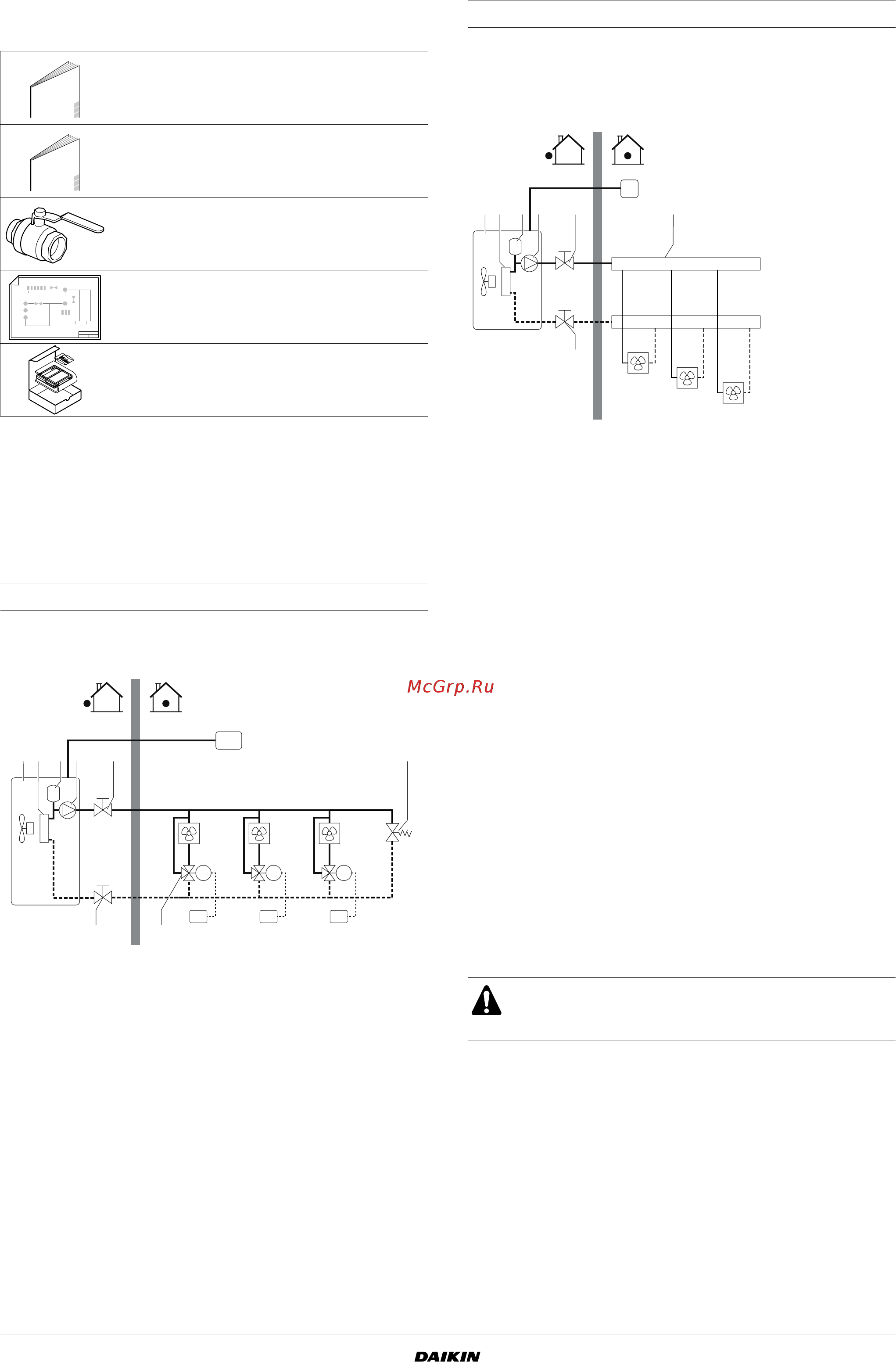

Инструкция по монтажу
2
EWAQ+EWYQ005~007ACV3P
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно- водяные тепловые насосы
4PW33165-1
Принадлежности
Пример типового применения
Примеры применения приведены исключительно в иллюстра-
тивных целях.
Применение 1
Применение для нагрева и охлаждения помещений (без
термостата).
Цифровой пульт управления (DC) устанавливается внутри
помещения и даёт пользователю возможность включать и
выключать блок (1), выбирать между режимом нагрева и
режимом охлаждения (только на моделях с тепловым насосом)
и задавать температуру воды. Когда блок включен, он подаёт
воду заданной температуры в фанкойлы (FCU1..3).
Применение 2
Применение для нагрева и охлаждения помещений
с подключением к внутреннему блоку термостата помещения,
пригодного для переключения с охлаждения на обогрев и
обратно.
■ Работа насоса и нагрев и охлаждение помещений (приме-
нение для охлаждения и нагрева помещений с под-
ключением к внутреннему блоку термостата помещения,
пригодного для переключения с охлаждения на обогрев и
обратно).
В зависимости от времени года заказчик выбирает на
термостате помещения (T) охлаждение или нагрев. Этот
выбор невозможно сделать через интерфейс
пользователя.
Когда термостат помещения (T) посылает запрос на
охлаждение/нагрев, насос начинает работать, и внутренний
блок переключается в режим «охлаждение» или «нагрев»
соответственно. Наружный блок начинает работать на
обеспечение целевой температуры холодной/горячей воды
на выходе.
Переключение системы с нагрева на охлаждение и
наоборот осуществляется только термостатом помещения
и невозможно посредством интерфейса пользователя на
внутреннем блоке.
Инструкция по монтажу 1
Инструкция по эксплуатации 1
Запорный клапан 2
Наклейка с электрической схемой
(под верхней крышкой агрегата)
1
Комплект пульта дистанционного
управления
(цифровой пульт управления, 4 крепёжных
винта и 2 дюбеля)
1
1 Реверсивный тепловой насос 7 Обходной клапан
2 Рамный теплообменник FCU1..3 Фанкойл
(приобретается на
внутреннем рынке)
3 Расширительный бак
4 Насос
5 Запорный клапан DC Цифровой пульт
управления
6 Клапан с электроприводом
(приобретается на
внутреннем рынке)
RT1..3 Термостат помеще-
ния (приобретается
на внутреннем
рынке)
FCU1
M
RT1
FCU2
M
RT2
FCU3
M
RT3
DC
2 3 4 51
56
7
1 Реверсивный тепловой
насос
7 Запорный клапан
2 Рамный теплообменник FCU1..3 Фанкойл
(приобретается на
внутреннем рынке)
3 Расширительный бак
4 Насос Т Термостат помещения
с переключателем
между охлаждением и
нагревом (приобре-
тается на внутреннем
рынке) или без него
5 Запорный клапан
6 Коллектор (приобретается
на внутреннем рынке)
Обеспечьте правильность подключения проводки
термостата к клеммам (см. "Подсоединение кабеля
термостата" на странице 11).
T
62 3 4 51
7
FCU1
FCU2
FCU3
