Инструкция по монтажу
12
EWAQ+EWYQ005~007ACV3P
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно- водяные тепловые насосы
4PW33165-1
Запуск и конфигурирование
Что необходимо проверить перед началом
эксплуатации
Что необходимо проверить перед запуском
(перед первым запуском или запуском после длительного
простоя)
После завершения монтажа агрегата перед включением
автомата защиты необходимо проверить следующее.
1 Электропроводка
Убедитесь в том. что электропроводка по месту была вы-
полнена в соответствии с инструкциями и правилами, при-
ведёнными в разделе "Электропроводка" на странице 8.
2 Внутренняя электропроводка
Визуально проверьте электрический щиток на предмет
возможного наличия неплотных электрических контактов и
поврежденных деталей.
3 Крепёж
Убедитесь в том, что агрегат надежно закреплен, чтобы
исключить возникновение излишних шумов и вибраций.
4 Механические повреждения
Осмотрите агрегат изнутри и убедитесь в том, что его
детали не имеют механических повреждений, а трубы не
перекручены и не пережаты.
5 Утечка хладагента
Проверьте, нет ли внутри агрегата утечки хладагента.
В случае обнаружения утечки обратитесь к дилеру, пред-
ставляющему компанию Daikin в вашем регионе.
6 Напряжение электропитания
Проверьте напряжение электропитания в местном рас-
пределительном щитке. Оно должно соответствовать
значению, указанному на имеющейся на агрегате
идентификационной табличке.
7 Запорные клапаны
Убедитесь в том, что запорные клапаны правильно
установлены и полностью открыты.
8 Давление воды
Убедитесь в том, что агрегат наполнен водой и что
давление воды составляет примерно 2,0 бар.
9 Защита от замерзания
В холодном климате (при температуре окружающей среды
ниже 0°C) обеспечьте защиту агрегата от замерзания
посредством ленточного нагревателя или добавления
гликоля в воду.
Также смотрите "Защита контура циркуляции воды от
замерзания" на странице 8.
Включение питания агрегата
1 Переведите главный выключатель внутри агрегата
во включенное положение.
2 После того, как будет включена подача электропитания на
агрегат, во время инициализации цифрового пульта
управления, которая может длиться до 10 секунд, на
дисплее пульта будет отображаться символ «88». В течение
этого процесса цифровой пульт управления реагировать на
команды не будет.
Установка скорости насоса
Скорость насоса можно выбрать на насосе (см. раздел
"Основные элементы" на странице 3).
По умолчанию установлена самая высокая скорость (III). Если
расход воды в системе слишком велик (например, из установки
слышен шум текущей воды), скорость можно снизить (до I или II).

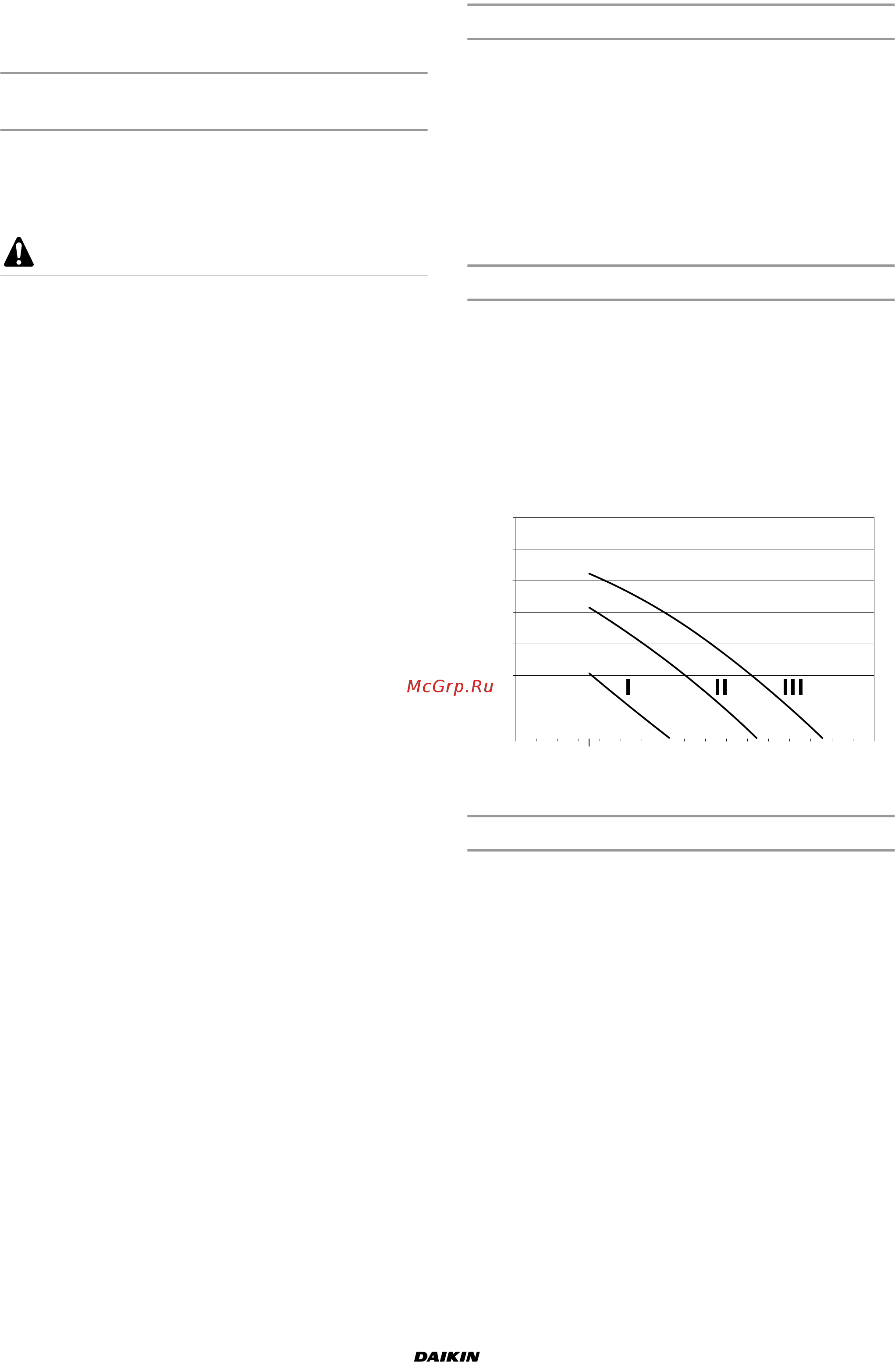

На приведённом ниже графике показана зависимость факти-
ческого внешнего статического давления (ESP, выраженного в
мH
2
O) от расхода воды (л/мин).
Местные настройки
Агрегат должен быть сконфигурирован установщиком в соот-
ветствии с условиями установки (климат вне помещения и т.п.) и
степенью опытности пользователя. Для этого имеется ряд так
называемых местных настроек. Доступ к местным настройкам и
их программирование осуществляется через цифровой пульт
управления.
Каждой местной настройке присвоен 3-значный номер или код,
например, [1-02], отображаемый на дисплее цифрового пульта
управления. Первая цифра [1] указывает «первый код» или
группу местной настройки. Первая и вторая цифры вместе [02]
указывают «второй код».
Список всех местных настроек и их значений по умолчанию
приведён в "Таблица местных настроек" на странице 14. В том
же списке отведено 2 столбца для регистрации дат изменения
местных настроек и их значений вместо установленных по
умолчанию.
Подробное описание каждой местной настройки приведено в
разделе "Подробное описание" на странице 13.
Перед проведением всех электромонтажных работ
отключайте электропитание.
3
0
1
2
3
4
5
6
7
7
12
911131517192123
[l/min]
ESP [mH
2
O]
25 27 29 31 33 35 37 39
