EWAQ+EWYQ005~007ACV3P
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно- водяные тепловые насосы
4PW33165-1
Инструкция по монтажу
13
Порядок действий
Чтобы изменить одну или несколько местных настроек,
необходимо выполнить следующие действия.

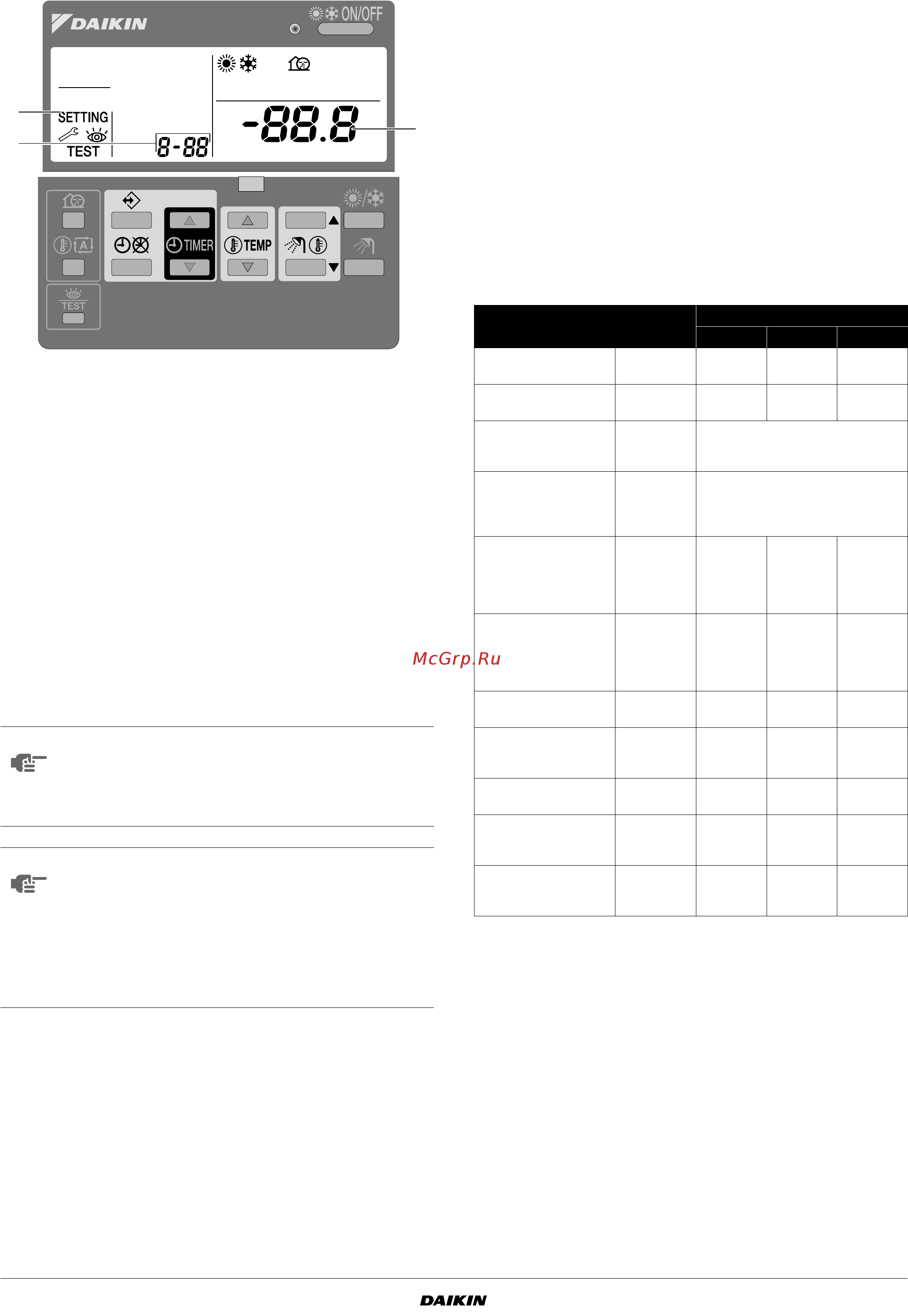

1 Нажмите и удерживайте в течение не менее 5 секунд
кнопку z, чтобы войти в режим настройки.
Будет отображён символ $ (3). Будет отображён код
выбранной местной настройки ; (2), а справа от него —
её заданное значение :. (1).
2 Нажимайте кнопку bgi, чтобы выбрать первый код
нужной местной настройки.
3 Нажимайте кнопку bgj, чтобы выбрать второй код
нужной местной настройки.
4 Нажимайте кнопки pfi и pfj, чтобы изменять
заданное значение выбранной местной настройки.
5 Сохраните новое значение, нажав кнопку pr.
6 Повторите действия со 2 по 4, чтобы по необходимости
изменить другие местные настройки.
7 Закончив, нажмите кнопку z, чтобы выйти из режима
настройки.
Подробное описание
[0] Уровень доступа пользователя
При необходимости набор функций, доступных пользователю,
можно ограничить посредством отключения части кнопок. Это
может предотвратить нарушение нормальной работы установки
пользователем.
Существуют три уровня доступа (см. таблицу ниже). Пере-
ключение между 1 уровнем (установлен по умолчанию) и
уровнями 2 и 3 осуществляется одновременным нажатием и
удержанием в течение не менее 5 секунд следующих 4 кнопок
(в нормальном режиме): s, ba, pfi и pfj.
Нажмите эти 4 кнопки, чтобы переключиться на уровень 2/3,
нажмите их ещё раз и удерживайте в течение 5 секунд, чтобы
переключиться обратно на уровень 1. Когда выбран уровень 2/3,
фактический уровень доступа — 2 или 3 — определяется
местной настройкой [0-00].
■ [0-00] Уровень доступа пользователя: соответствующий
номер уровня доступа (уровень 2 или уровень 3). См.
таблицу ниже.
[1] Зависимое от погоды заданное значение (только модели с
тепловым насосом)
Местные настройки установки зависимости от погоды
определяют параметры работы агрегата при зависимости от
погоды. Когда система работает в режиме зависимости от
погоды, температура воды определяется автоматически в
зависимости от наружной температуры: чем ниже температура
воздуха на улице, тем теплее будет вода, и наоборот. Во время
работы системы в режиме зависимости от погоды пользователь
имеет возможность сдвинуть целевую температуру воды вверх
или вниз не более чем на 5°C. Подробную информацию о работе
в режиме зависимости от погоды смотрите в инструкции по
эксплуатации.
■ [1-00] Низкая температура окружающей среды (Lo_A):
низкая наружная температура.
■ [1-01] Высокая температура окружающей среды (Hi_A):
высокая наружная температура.
ПРИМЕЧАНИЕ
Изменения каждой местной настройки сохраня-
ются только по нажатию кнопки pr . Переход к
коду другой местной настройки или нажатие
кнопки z приведёт к отмене внесённых
изменений.
ПРИМЕЧАНИЕ
■ Перед отправкой всем местным настройкам
были присвоены значения, указанные
в "Таблица местных настроек" на странице 14.
■ После выхода из режима настройки на жидко-
кристаллическом дисплее цифрового пульта
управления может появится сообщение «88»
— во время его отображения происходит
самоинициализация агрегата.
2
3
1
Кнопка
Уровень доступа
1 2 3
Кнопка включения/
выключения
o
работает работает работает
Кнопка изменения
режима работы
h/c
работает работает работает
Кнопка нагрева воды
для бытового
потребления
w
– Недоступно –
Кнопка установки
температуры воды
для бытового
потребления
wbi
wbj
– Недоступно –
Кнопки установки
температуры
bg
i
bg
j
работает работает работает
Кнопки установки
времени
pf
i
pf
j
работает
Кнопка
программирования
<
работает
Кнопка включения/
выключения таймера
расписания
pr
работает работает
Кнопка тихого
режима
s
работает
Кнопка зависимого
от погоды заданного
значения
ba
работает
Кнопка диагностики/
проверочного
режима
z
работает
