Пример 1
Агрегат модели с тепловым насосом установлен на 5 м ниже
самой высокой точки в контуре циркуляции воды. Общий объём
воды в контуре составляет 100 л.
В этом примере ни каких бы то ни было действий, ни
корректировки не требуется.
Пример 2
Агрегат модели с тепловым насосом установлен на 4 м ниже
самой высокой точки в контуре циркуляции воды. Общий объём
воды в контуре составляет 190 л.
Результат:
■ Поскольку 190 л больше, чем 170 л, предварительное
давление необходимо понизить (см. таблицу выше).
■ Требуемое предварительное давление:
Pg = (H/10 + 0,3) бар = (4/10 + 0,3) бар = 0,7 бар
■ Соответствующий максимальный объём воды можно
определить по графику: примерно 200 л.
■ Так как общий объём воды (190 л) меньше максимального
объёма воды (200 л), расширительного бака достаточно
для данной установки.
Создание предварительного давления
в расширительном баке
Когда требуется изменить созданное по умолчанию давление в
расширительном баке (1 бар), соблюдайте следующие правила.
■ Для создания предварительного давления в расшири-
тельном баке используйте только осушённый азот.
■ Создание в расширительном баке ненадлежащего давле-
ния приведёт к сбоям в работе системы. Поэтому корректи-
ровку предварительного давления следует доверять
только лицензированному установщику.
Подсоединение контура циркуляции воды
Соединения водяных труб должны выполняться в соответствии
с прилагаемой к агрегату схемой установки с соблюдением
направлений входа и выхода воды.
Попадание грязи в контур циркуляции воды может привести
к поломке агрегата. Поэтому при подсоединении контура
циркуляции воды соблюдайте следующие правила.
■ Используйте только чистые трубы.
■ При удалении заусенцев направляйте конец трубы вниз.
■ При прокладке сквозь стену закрывайте конец трубы,
чтобы в неё не попадали грязь и пыль.
■ Герметизируйте соединения хорошим резьбовым гермети-
ком. Герметизация должна выдерживать давление и темпе-
ратуру системы, а также быть устойчива к присутствию
гликоля в воде.
■ Используя нелатунные металлические трубы, обязательно
изолируйте оба материала друг от друга, чтобы
предотвратить гальваническую коррозию.
■ Латунь является мягким материалом, поэтому при под-
соединении контура циркуляции воды пользуйтесь соот-
ветствующими инструментами. Применение неподходящих
инструментов приведет к повреждению труб.
При подсоединении труб будьте аккуратны и
старайтесь не деформировать их применением
излишней силы.

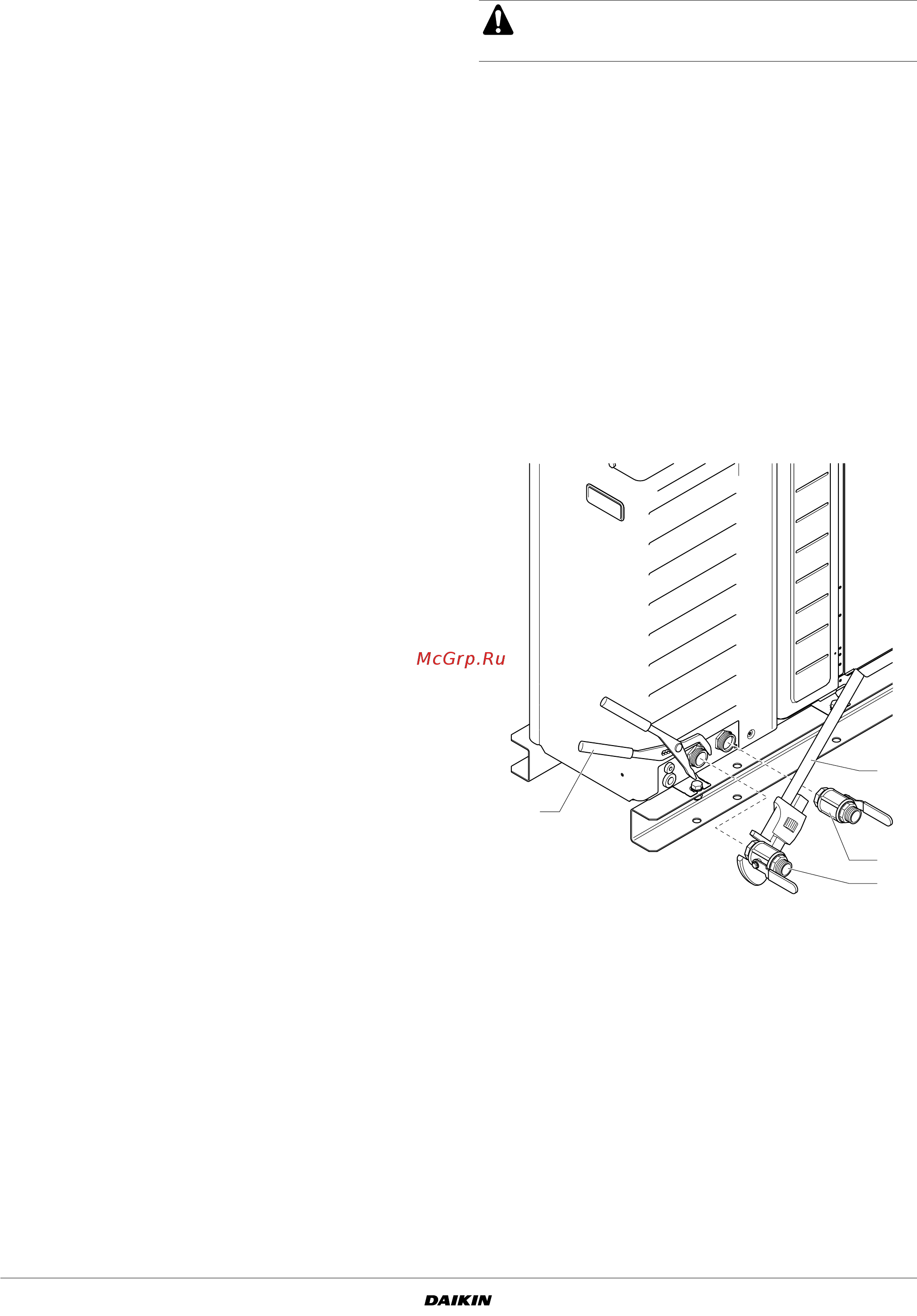

1 Закрепить трубопроводы агрегата
2 Подсоединить запорные клапаны
3 Вход воды
4 Выход воды
1
2
3
4
