Инструкция по монтажу
4
EWAQ+EWYQ005~007ACV3P
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно- водяные тепловые насосы
4PW33165-1
12 Фильтр для воды
Фильтр для воды удаляет из воды грязь, что защищает
насос от повреждения, а испаритель — от засоров. Фильтр
для воды необходимо периодически очищать. См.
"Техническое обслуживание" на странице 15.
13 Датчики температуры воды
Два датчика температуры определяют температуру воды
на входе (13a) и температуру воды на выходе (13b).
14 Ввод кабеля цифрового пульта управления
15 Ввод электропитания
16 Ленточный нагреватель OP10 (в комплект поставки не
входит, на иллюстрации отсутствует)
Ленточный нагреватель оборачивается вокруг трубо-
провода и защищает испаритель и контур циркуляции воды
в агрегате от замерзания при низких наружных
температурах.
Защитные устройства
17 Реле расхода
Реле расхода отслеживает расход в контуре циркуляции
воды и защищает теплообменник от замерзания, а насос —
от повреждения. Если расход не достигнет допустимого
минимума, агрегат будет выключен.
18 Клапан сброса давления
Клапан сброса давления предотвращает избыточное
давление в контуре циркуляции воды (≥3 бар).

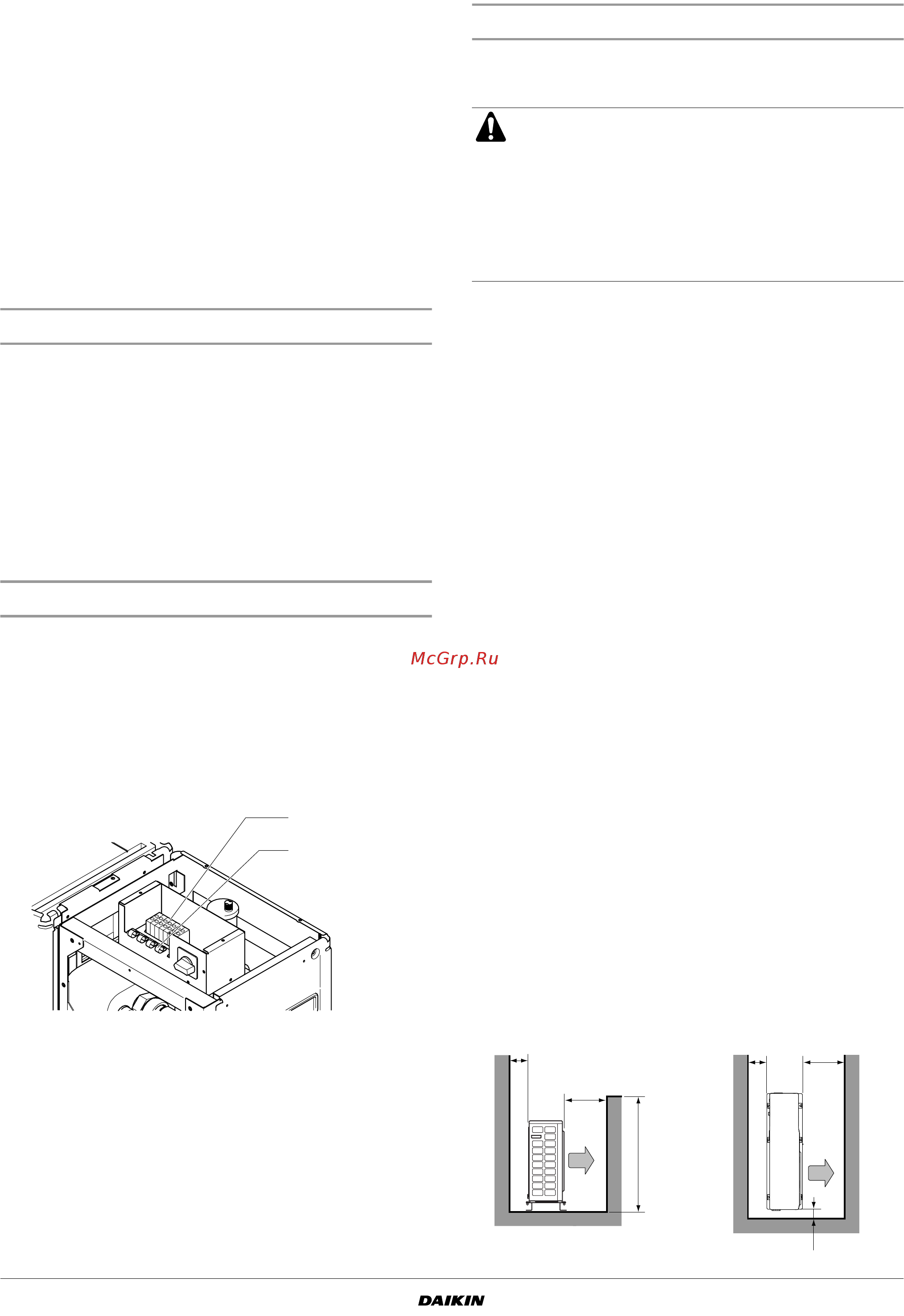

Элементы электрического щитка
19 Крепления стяжек кабелей
Крепления стяжек кабелей позволяют прикреплять
прокладываемую на месте проводку со стяжками кабелей
к электрическому щитку для устранения натяжения.
20 Клемная колодка
Клемная колодка позволяет легко подключать проводку,
прокладываемую по месту.
Установка агрегата
Выбор места установки
Общие правила
■ Агрегат предназначен для установки вне помещений.
■ Для размещения агрегата выберите место, способное
выдержать вес и вибрацию агрегата, где шум от его работы
не будет усиливаться.
■ Во время работы агрегат не издаёт громкого шума, тем не
менее не следует устанавливать агрегат в местах, где даже
тихий шум может причинить беспокойство (например, на
окнах спальни, на террасе и т.п.).
■ Выберите такое место, где горячий воздух, выбрасываемый
из агрегата, не будет оказывать вредного воздействия.
■ Должно быть достаточно свободного пространства для
циркуляции воздуха, а рядом со входом и выходом воздуха
не должно быть препятствий (см. "Установка рядом со
стеной и другими препятствиями" на странице 4).
■ Должна быть исключена возможность утечки газа рядом
с местом установки.
■ Устанавливайте агрегат и силовую электропроводку на
расстоянии не менее 3 метров от телевизионных и радио-
приемников. Это необходимо во избежание помех
изображению и звуку.
■ В прибрежных районах и других местах, где в воздухе
присутствуют пары соли, коррозия может сократить срок
службы агрегата. Не допускайте прямого воздействия
ветров, дующих с моря.
■ Поскольку из агрегата течёт конденсат, не размещайте под
агрегатом предметы, которые могут пострадать от влаги.
Установка рядом со стеной и другими
препятствиями
■ Если на пути забираемого или выбрасываемого наружным
агрегатом воздуха находится стена или другие препятст-
вия, необходимо соблюдать расстояния, показанные на
приведённых ниже рисунках.
■ Высота стены со стороны выброса не должна превышать
1200 мм.
20
19
■ Обязательно примите адекватные меры по пред-
отвращению использования наружного агрегата
мелкими животными в качестве пристанища.
■ Мелкие животные, вступив в контакт с электри-
ческими деталями, могут вызвать сбои в работе
агрегата, задымление или возгорание. Про-
инструктируйте заказчика о том, что
пространство вокруг агрегата необходимо
содержать в чистоте.
Вид сбоку Вид сверху
>100
>350
≤≤1200
>50
>100 >350
