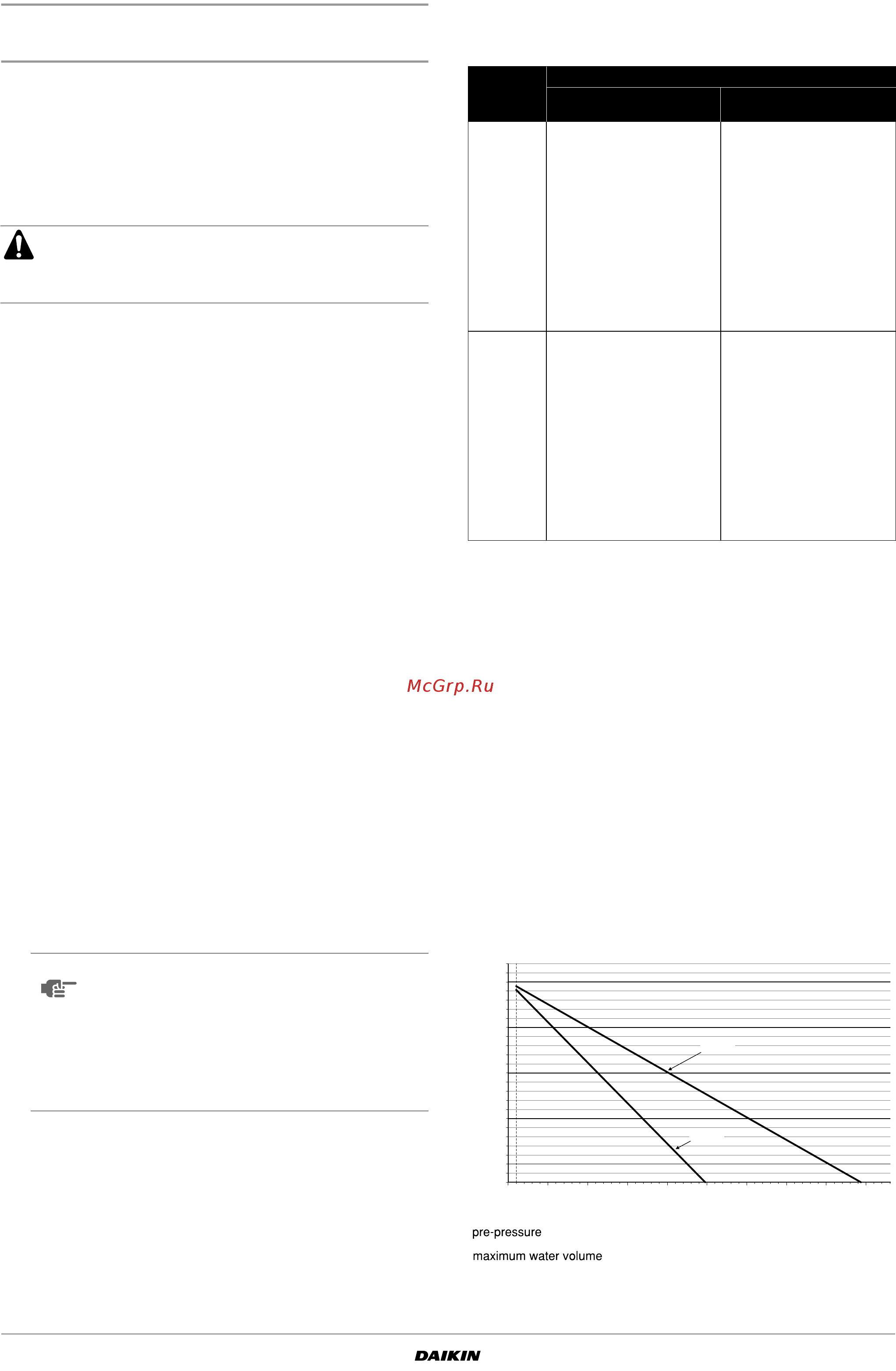

Daikin EWYQ006ACV3P [8/22] Рекомендации по монтажу водяной системы
![Daikin EWYQ006ACV3P [8/22] Рекомендации по монтажу водяной системы](/views2/1680996/page8/bg8.png)
Инструкция по монтажу
6
EWAQ+EWYQ005~007ACV3P
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно- водяные тепловые насосы
4PW33165-1
Рекомендации по монтажу водяной
системы
Проверка контура циркуляции воды
Агрегаты имеют патрубки входа и выхода воды для под-
соединения к контуру циркуляции воды. Прокладка этого
контура должна осуществляться квалифицированными специа-
листами и проводиться в соответствии с общеевропейскими и
национальными стандартами.
Прежде чем продолжить установку агрегата, убедитесь
в соблюдении следующих условий.
■ В комплекте с агрегатом поставляются два запорных
клапана. Чтобы облегчить техническое обслуживание,
установите один из них на входе воды, а другой — на
выходе воды из агрегата.
■ Во всех нижних точках системы должны быть установлены
дренажные краны, позволяющие полностью сливать воду
из контура. Внутри агрегата имеются два дренажных
клапана.
■ Во всех верхних точках системы должны быть установлены
воздушные клапаны. Они должны быть легкодоступны для
сервисного обслуживания. Внутри агрегата имеется
автоматический клапан выпуска воздуха. Проследите за
тем, чтобы этот клапан не был затянут слишком сильно,
чтобы сохранялась возможность автоматического выпуска
воздуха из контура циркуляции воды.
■ Позаботьтесь о том, чтобы компоненты, включённые в про-
ложенные по месту трубопроводы, были способны
выдерживать давление воды.
Проверка объёма воды и предварительного
давления в расширительном баке
Агрегат оснащён расширительным баком ёмкостью 6 литров,
в котором по умолчанию имеется предварительное давление
1 бар.
Для обеспечения правильной работы агрегата может возник-
нуть необходимость в корректировке предварительного давле-
ния в расширительном баке. Также необходимо проверять
минимальный и максимальный объём воды.
1 Проверьте, чтобы общий объём воды в установке
составлял не менее 10 л:
2 Руководствуясь приведённой ниже таблицей, определите,
требуется ли корректировка предварительного давления
в расширительном баке.
3 Руководствуясь приведёнными ниже таблицей и инструк-
циями, определите, не превышает ли общий объём воды
в системе допустимый максимум.
Расчёт предварительного давления в расширительном баке
Предварительное давление (Pg), которое необходимо создать,
зависит от разницы высот установки (H) и рассчитывается по
следующей формуле:
Pg=(H/10+0,3) бар
Проверка максимально допустимого объёма воды
Чтобы определить максимально допустимый объём воды во
всём контуре, выполните следующие действия:
1 С помощью приведённого ниже графика определите, какой
максимальный объём воды соответствует рассчитанному
предварительному давлению (Pg).
2 Проверьте, чтобы общий объём воды во всём контуре был
меньше этого значения.
В противном случае расширительный бак внутри агрегата
слишком мал для данной установки.
Агрегат следует использовать только в закрытых
системах водоснабжения. Использование в открытых
системах водоснабжения приведет к избыточной
коррозии водопроводящих труб.
ПРИМЕЧАНИЕ
В большинстве случаев, когда применяется
кондиционирование воздуха, этот минималь-
ный объём воды обеспечит удовлетворитель-
ный результат.
Тем не менее для критически важных
процессов и помещений с высокой тепловой
нагрузкой может потребоваться больший
объём воды.
Разница
высот
установки
(a)
(a) Разница высот установки: разница (м) между высотой самой высокой
точки контура циркуляции воды и высотой агрегата. Если агрегат
находится в самой высокой точке установки, то разница высот считается
равной 0 м.
Объем воды
≤300 л (EWAQ)
≤170 л (EWYQ)
>300 л (EWAQ)
>170 л (EWYQ)
≤7 м
Корректировка
предварительного
давления не требуется.
Требуемые действия:
•предварительное
давление необходимо
понизить, рассчитайте
давление, как указано
в разделе "Расчёт
предварительного
давления в
расширительном баке";
•проверьте, не превышает
ли объём воды
допустимый максимум
(см. график ниже).
>7 м
Требуемые действия:
•предварительное
давление необходимо
повысить, рассчитайте
давление, как указано
в разделе "Расчёт
предварительного
давления в
расширительном баке";
•проверьте, не пре-
вышает ли объём воды
допустимый максимум
(см. график ниже).
Расширительный бак
агрегата слишком мал для
данной установки.
= предварительное давление
= максимальный объем воды
0.3
0.5
1
1.5
2
2.5
10050
0
10
150 200 250 300 350 400 450
maximum water volume [l]
pre-pressure [bar]
EWAQ
EWYQ
