EWAQ+EWYQ005~007ACV3P
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно- водяные тепловые насосы
4PW33165-1
Инструкция по монтажу
3
Обзор агрегата

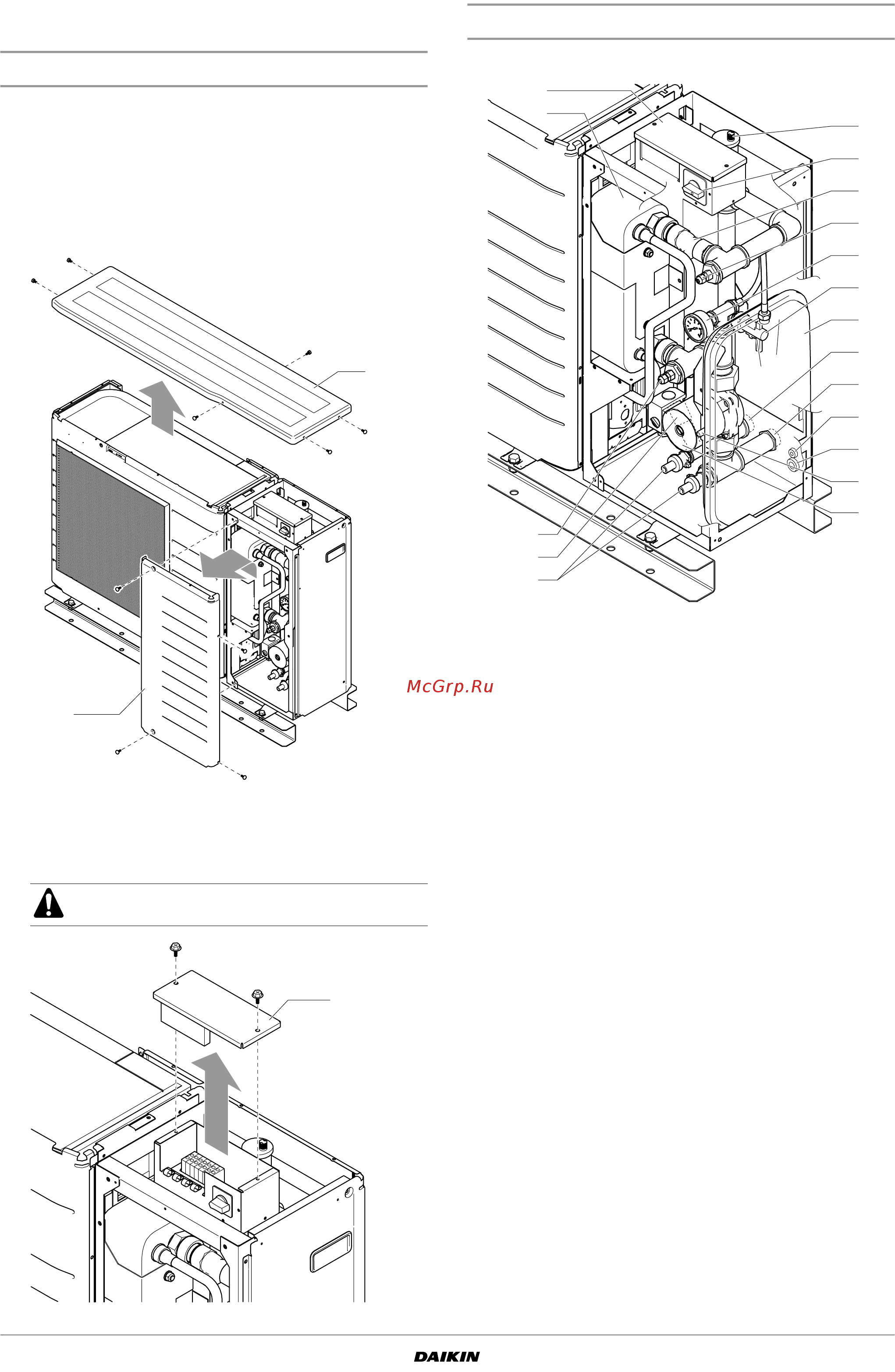

Открытие агрегата
Чтобы получить доступ к основным компонентам для монтажа и
обслуживания, необходимо снять верхнюю и переднюю крышки
агрегата.
■ Чтобы открыть верхнюю крышку (1), ослабьте 6 винтов и
поднимите её.
■ Чтобы открыть переднюю крышку (2), ослабьте четыре
винта и отцепите её.
■ Чтобы получить доступ к внутренностям электрического
щитка, например, для подключения электропроводки на
месте, можно снять его сервисную панель (3). Для этого
ослабьте два винта и поднимите сервисную панель
электрического щитка.
Основные элементы
1 Электрический щиток
На электрическом щитке находятся клеммы для под-
ключения электропитания и цифрового пульта управления,
а также основные электронные и электрические детали
агрегата.
2 Главный выключатель
Главный выключатель позволяет отключать подачу
электропитания на агрегат.
3 Теплообменник
4 Патрубок входа воды (1" MBSP)
5 Патрубок выхода воды (1" MBSP)
6 Насос
Насос обеспечивает циркуляцию воды в контуре
циркуляции воды.
7 Манометр
Манометр позволяет узнавать давление воды в контуре
циркуляции воды.
8 Расширительный бак (6 литров)
С повышением температуры вода в контуре расширяется.
Расширительный бак стабилизирует изменения давления,
вызываемые изменением температуры воды, предоставляя
свободное место для ее образующегося дополнительного
объёма.
9 Сервисный порт расширительного бака
Сервисный порт позволяет подсоединять цилиндр с осу-
шённым азотом, чтобы изменять предварительное давле-
ние в баке, если это необходимо.
10 Дренажный и наполнительный клапаны (2x)
11 Клапан выпуска воздуха
Через клапан выпуска воздуха автоматически удаляется
воздух, оставшийся в контуре циркуляции воды.
Перед снятием сервисной панели электрического
щитка отключите электропитание.
1
2
3
1
3
13b
18
10
2
12
13a
11
7
17
8
4
5
14
15
9
6
