Инструкция по монтажу
14
EWAQ+EWYQ005~007ACV3P
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно- водяные тепловые насосы
4PW33165-1
■ [1-02] Заданное значение при низкой температуре
окружающей среды (Lo_Ti): целевая температура воды
на выходе, когда наружная температура равна низкой
температуре окружающей среды (Lo_A) или ниже её.
Обратите внимание на то, что значение Lo_Ti должно
быть выше Hi_Ti, поскольку чем ниже наружная
температура (т.е. Lo_A), тем теплее должна быть вода.
■ [1-03] Заданное значение при высокой температуре
окружающей среды (Hi_Ti): целевая температура воды
на выходе, когда наружная температура равна высокой
температуре окружающей среды (Hi_A) или выше её.
Обратите внимание на то, что значение Hi_Ti должно
быть ниже Lo_Ti, поскольку чем выше наружная
температура (т.е. Hi_A), тем менее теплой может быть
вода.
[3] Автоматический перезапуск
Когда после аварийного отключения электропитания его подача
возобновляется, функция автоматического перезапуска
повторно применяет те настройки, которые были сделаны на
интерфейсе пользователя на момент отключения.
Обратите внимание на то, что когда эта функция выключена,
таймер расписания не будет активизирован при возобновлении
подачи электропитания после его аварийного отключения.
Чтобы ещё раз включить таймер расписания, нажмите
кнопку pr.
■ [3-00] Состояние: определяет, включена (0) или
выключена (1) функция автоматического перезапуска.
[9] Заданные значения охлаждения и нагрева
Эта местная настройка предназначена для того, чтобы не поз-
волить пользователю выбрать неправильную (т.е.слишком
высокую или слишком низкую) температуру воды на выходе.
Для этого можно определить доступный пользователю диапа-
зон заданных значений температуры нагрева и температуры
охлаждения.
■ [9-00] Верхний предел заданного значения нагрева:
максимальная температура воды на выходе для работы
в режиме нагрева.
■ [9-01] Нижний предел заданного значения нагрева:
минимальная температура воды на выходе для работы
в режиме нагрева.
■ [9-02] Верхний предел заданного значения охлаждения:
максимальная температура воды на выходе для работы
в режиме охлаждения.
■ [9-03] Нижний предел заданного значения охлаждения:
минимальная температура воды на выходе для работы
в режиме охлаждения.

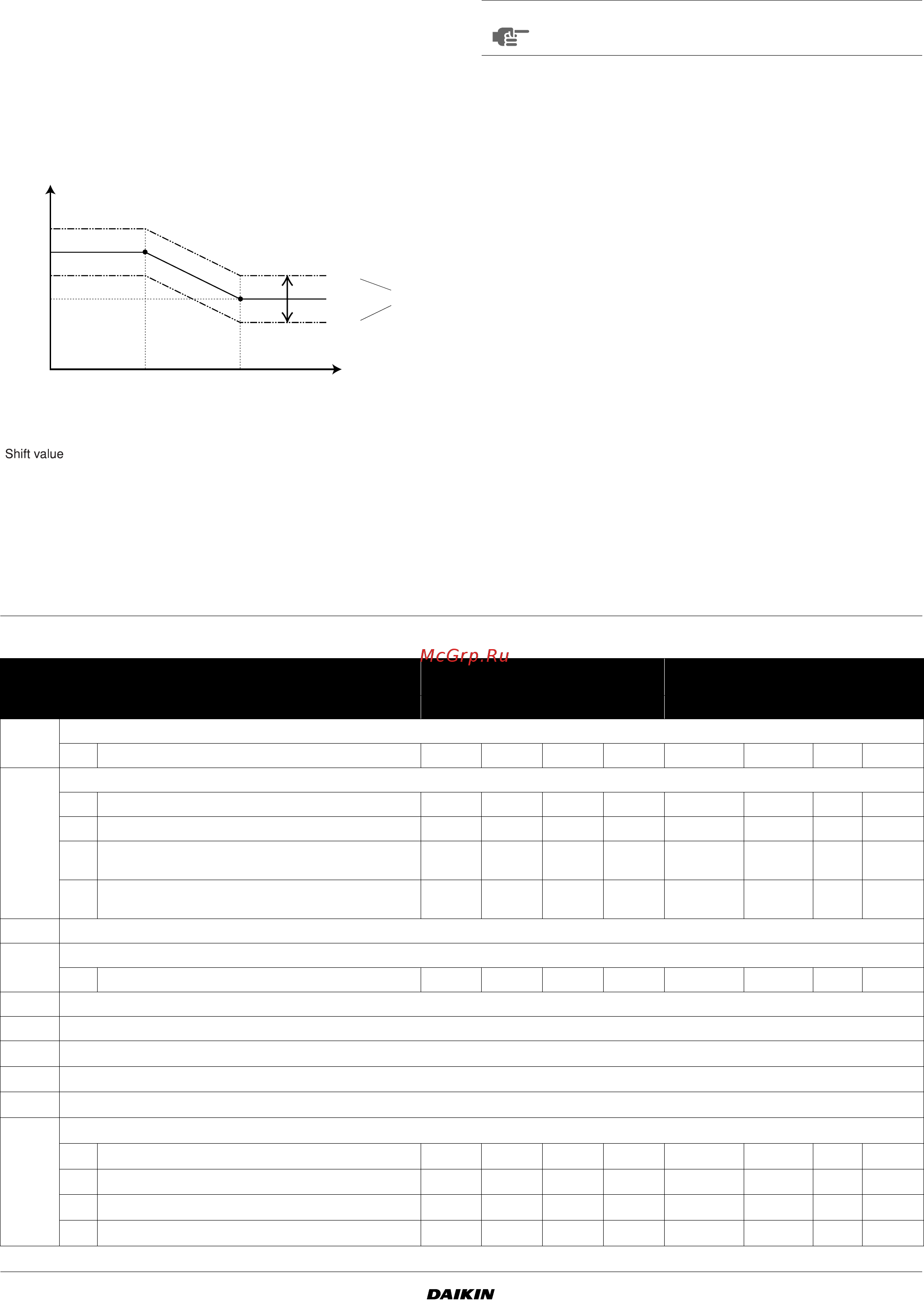

Та б лица местных настроек
T
t
Целевая температура воды
T
A
Температура окружающей среды (наружная температура)
= Значение сдвига
Lo_Ti
Lo_A Hi_A T
A
T
t
+ 05
00
- 05
Hi_Ti
Shift value
ПРИМЕЧАНИЕ
Поэтому рекомендуется оставить функцию
автоматического перезапуска включенной.
Первый
код
Второй
код
Название настройки
Задано установщиком вместо значения по
умолчанию
Значение по
умолчанию
Диапазон Шаг ЕдиницаДата Значение Дата Значение
0 Уровень доступа пользователя
00 Уровень доступа пользователя 3 2 ~ 3 1 —
1 Зависимое от погоды заданное значение
00 Низкая температура окружающей среды (Lo_A) –10 –20 ~ 5 1 °C
01 Высокая температура окружающей среды (Hi_A) 15 10 ~ 20 1 °C
02 Заданное значение при низкой температуре
окружающей среды (Lo_Ti)
40 25 ~ 55 1 °C
03 Заданное значение при высокой температуре
окружающей среды (Hi_Ti)
25 25 ~ 55 1 °C
2 Недоступно
3 Автоматический перезапуск
00 Состояние 0 (ВКЛ) 0/1 — —
4 Недоступно
5 Недоступно
6 Недоступно
7 Недоступно
8
Недоступно
9
Диапазоны заданных значений охлаждения и нагрева
00 Верхний предел заданного значения нагрева
55 37 ~ 55 1 °C
01 Нижний предел заданного значения нагрева
25 25 ~ 37 1 °C
02 Верхний предел заданного значения охлаждения
20 18 ~ 20 1 °C
03 Нижний предел заданного значения охлаждения
5 5 ~ 18 1 °C
