110
Português
GND
CHA_FA
N_SPEED
FAN_VOLTAGE
(CHA_FAN3 de 3 pinos)
(consultar p.1, N.º 12)
(PWR_FAN1 de 3 pinos)
(consultar p.1, N.º 36)

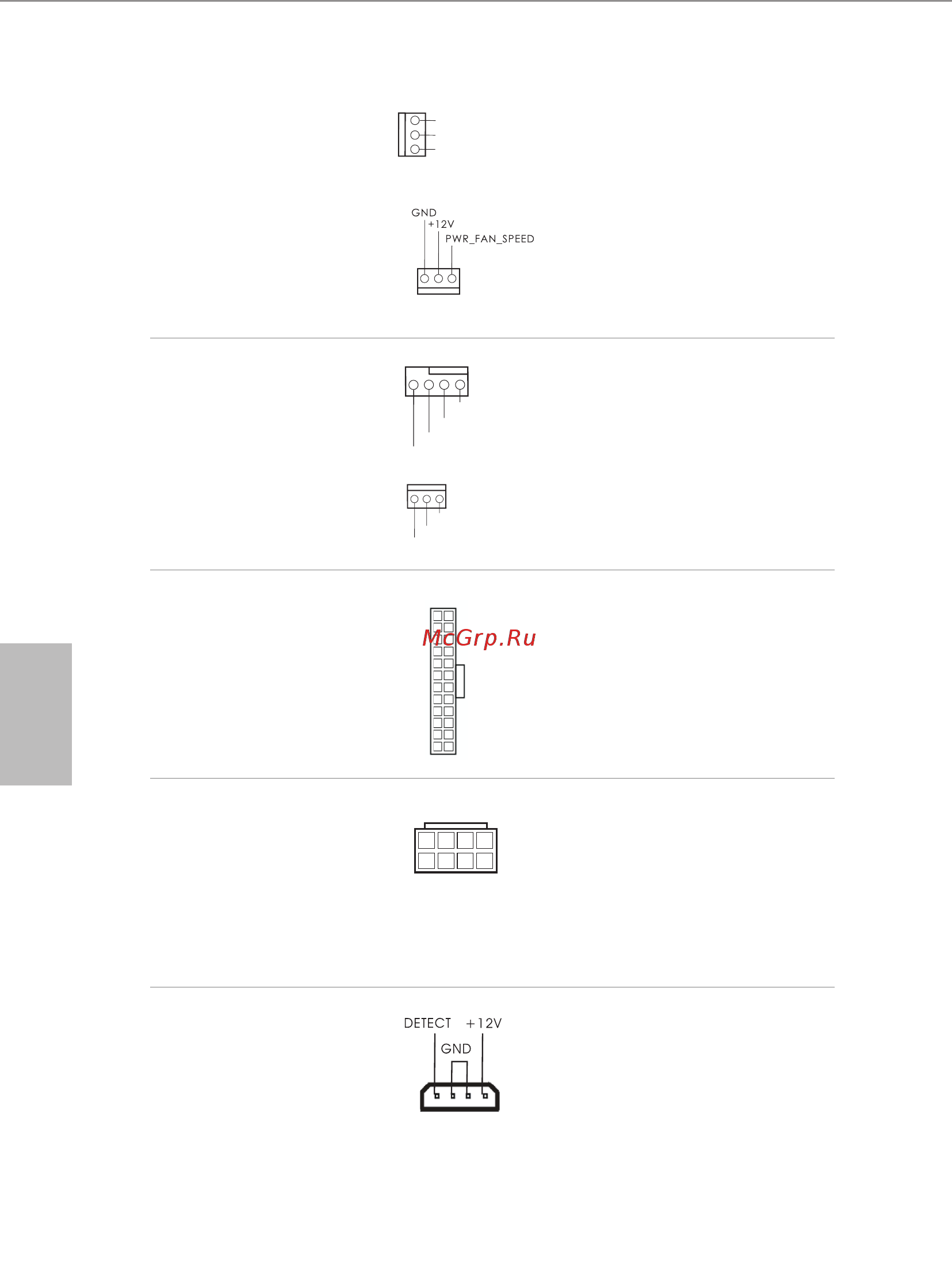

Conectores do ventilador
da CPU
(CPU_FAN1 de 4 pinos)
(consultar p.1, N.º 4)
(CPU_FAN2 de 3 pinos)
(consultar p.1, N.º 6)
Esta placa mãe inclui um
conector de ventilador
da CPU (Ventilador
silencioso) de 4 pinos. Se
você pretende conectar um
ventilador da CPU de 3
pinos, por favor, conecte-o
ao Pino 1-3.
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(consultar p.1, N.º 9)
Esta placa-mãe inclui um
conector de alimentação
ATX de 24 pinos. Para
utilizar uma fonte de
alimentação ATX de 20
pinos, introduza-a no Pino
1 e Pino 13.
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(consultar p.1, N.º 3)
Esta placa-mãe inclui um
conector de alimentação
de 12V ATX de 8 pinos.
Para utilizar uma fonte
de alimentação ATX de 4
pinos, introduza-a no Pino
1 e Pino 5.
Conector de Energia PCIe
(PCIE_PWR1 4-pinos)
(consultar p.1, N.º 35)
Por favor conecte um cabo de
alimentação molex de 4 pinos
a este conector quando mais de
três PCI Express cartão estão
instaladas.
12
1
24
13
GND
CPU_FAN_SPEED
FAN_VOLTAGE
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
4 1
8 5
