56
Français

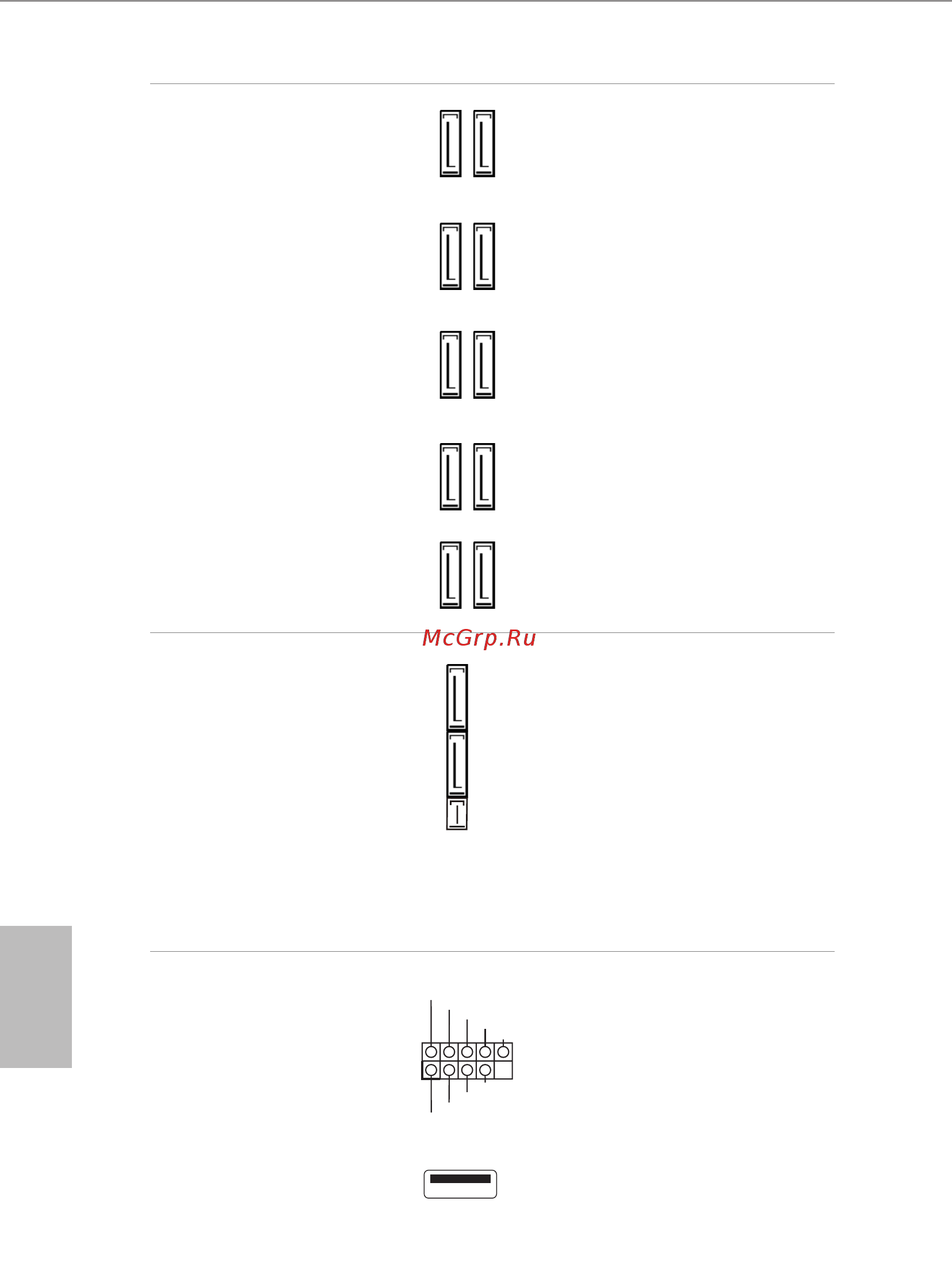

Connecteurs Serial ATA3
(SSATA3_0_1:
(voir p.1, No. 13)
(SSATA3_2_3:
voir p.1, No. 14)
(SATA3_0_3:
(voir p.1, No. 15)
(SATA3_1_4:
voir p.1, No. 16)
(SATA3_2_5:
(voir p.1, No. 17)
Ces dix connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils
de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
Si le port eSATA sur le
panneau E/S arrière a été
connecté, le SSATA3_3
interne ne fonctionnera
pas. Si le socket Ultra M.2
est occupé, le SSATA3_2
interne ne fonctionnera
pas.
* RAID est uniquement
pris en charge sur les ports
SATA3_0 ~ SATA3_5.
Connecteur série ATA
Express
(SATAE_1)
(voir p.1, No. 18)
Veuillez connecter des
périphériques de stockage
SATA ou PCIe à ce
connecteur. Le connec-
teur SATA Express est
partagé avec SATA3_4 et
SATA3_5.
*L’interface SATA Express
est une combinaison de
SATAE_1, SATA3_5 et
SATA3_4.
Embases USB 2.0
(USB3_4 à 9 broches)
(voir p.1, No. 27)
(USB5_6 à 9 broches)
(voir p.1, No. 28)
(USB7)
(voir p.1, No. 8)
En plus des deux ports
USB 2.0 sur le panneau
E/S, cette carte mère est
dotée de deux embases et
d’un port. Chaque embase
USB 2.0 peut prendre en
charge deux ports.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_0
SATA3_3
SATA3_2
SATA3_5
SATA3_1
SATA3_4
SSATA3_0
SSATA3_1
SSATA3_2
SSATA3_3
SATA3_5SATAE_1 SATA3_4
