148
日本語
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+

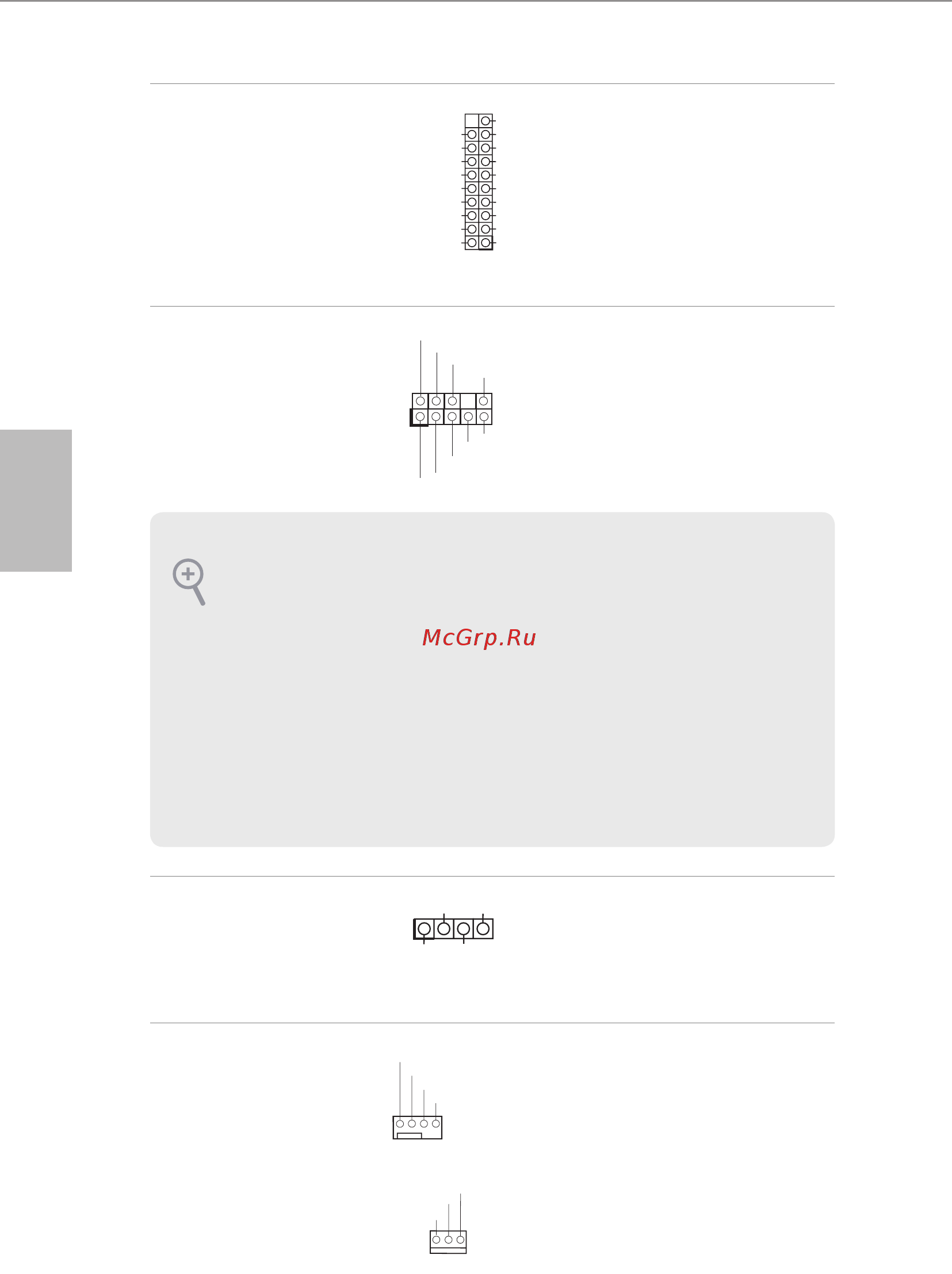

USB 3.0 ヘッダ ー
（19 ピン USB3_5_6）
（p.1、No. 11 参照）
（19 ピン USB3_7_8）
（p.1、No. 10 参照）
このマザーボードには 2
つのヘッダーが装備され
ています。 各 USB 3.0 ヘッ
ダーは、2 つ の ポ ートを サ
ポートできます。
フロントパネルオーディ
オヘッダ ー
（9 ピン HD_AUDIO1）
（p.1、No. 34 参照）
このヘッダーは、フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
シャーシスピーカーヘッ
ダー
（4 ピン SPEAKER1）
（p.1、No. 20 参照）
シャーシスピーカーはこ
のヘッダーに接続してく
ださい。
シャーシと電源ファンコ
ネクター
（4 ピン CHA_FAN1）
（p.1、No. 26 参照）
（3 ピン CHA_FAN2）
（p.1、No. 25 参照）
ファン ケ ーブ ル はファン
コネクターに接続し、黒線
とアースピンを合わせて
くだ さ い 。 。CHA_FAN ファ
ン速度は、UEFI または
A-Tuning を通して制御可
能できます。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1.
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく
機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要
です。 お使いのシステムを取り付けるには、当 社のマニュアルおよびシャーシのマニュ
アルの指示に従ってください。
2.
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオ
ヘッダーに取り付けてください。
Mic_IN (MIC) を MIC2_L に接 続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接 続します。
C. アース (GND) をアース (GND) に接 続します。
D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディオパネ
ルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtekコントロールパネルの「FrontMic」 タ ブ で 、「 録
音音量」を調整してください。
1
+5V
DUMMY
DUMMY
SPEAKER
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAG
E
CHA_FAN_SPEED
