46
Deutsch

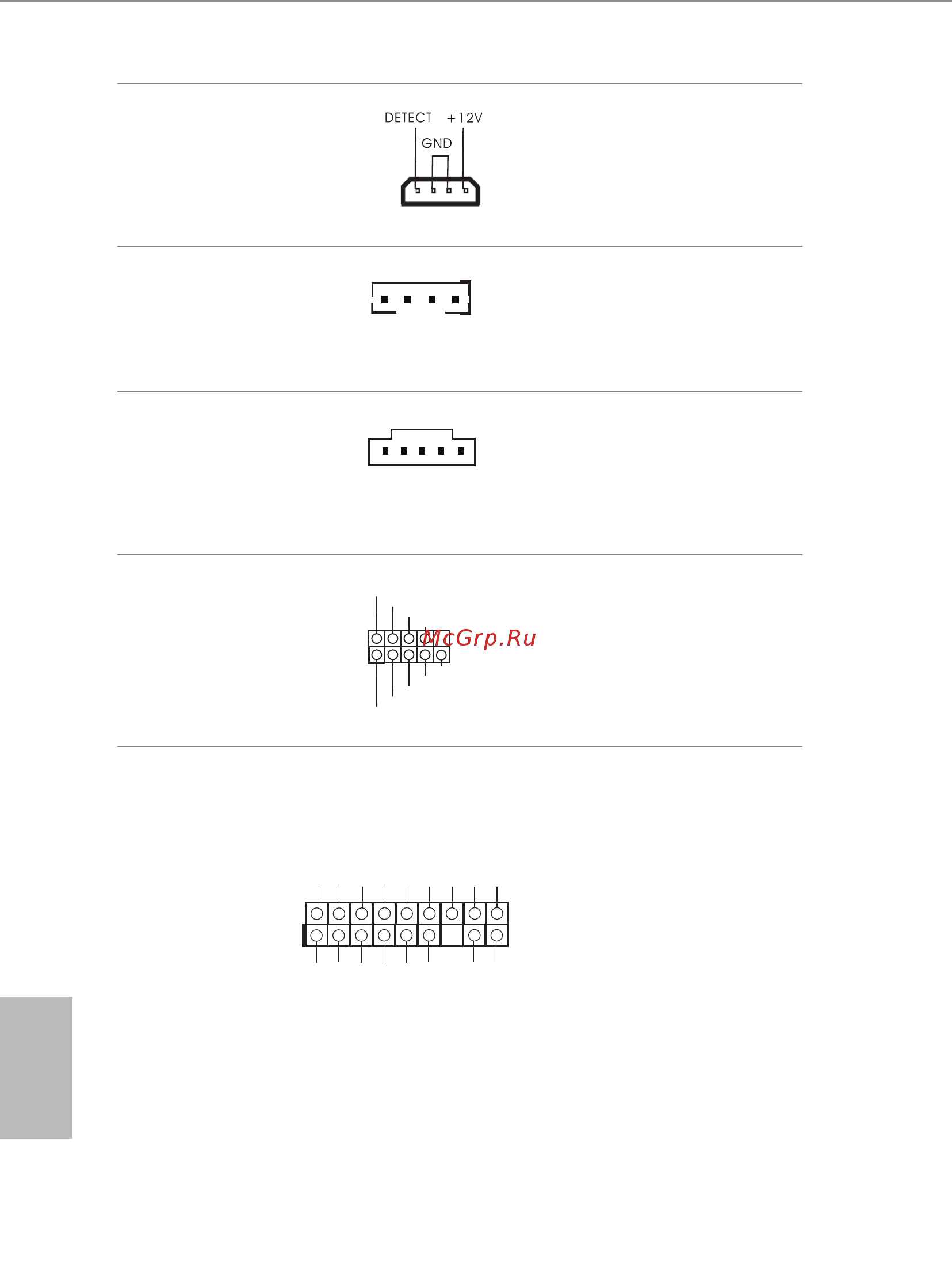

PCIe-Netzanschluss
(4-polig, PCIE_PWR1)
(siehe S. 1, Nr. 35)
Bitte verbinden Sie ein 4-poliges
Molex-Netzkabel mit diesem
Anschluss, wenn mehr als drei
PCI Express-Karten installiert
sind.
HDD-Saver-Anschluss
(4-polig, SATA_PWR_1)
(siehe S. 1, Nr. 23)
Bitte verbinden Sie zum
Verwalten des Energiestatus der
Festplatte das HDD-Saver-Kabel
mit diesem Anschluss.
underbolt-
Erweiterungskar-
tenanschluss
(5-polig, TBT1)
(siehe S. 1, Nr. 32)
Bitte verbinden Sie ein serielles
5-poliges Kabel (GPIO-
Kabel) mit diesem Anschluss,
wenn Sie eine underbolt™-
Erweiterungskarte installieren.
Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 31)
Diese COM1-Stileiste
unterstützt ein Modul für
serielle Ports.
TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 33)
Dieser Anschluss unterstützt
das Trusted Platform Module-
(TPM) System, das Schlüssel,
digitale Zertikate, Kennwörter
und Daten sicher auewahren
kann. Ein TPM-System hil
zudem bei der Stärkung
der Netzwerksicherheit,
schützt digitale Identitäten
und gewährleistet die
Plattformintegrität.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
