82
Español

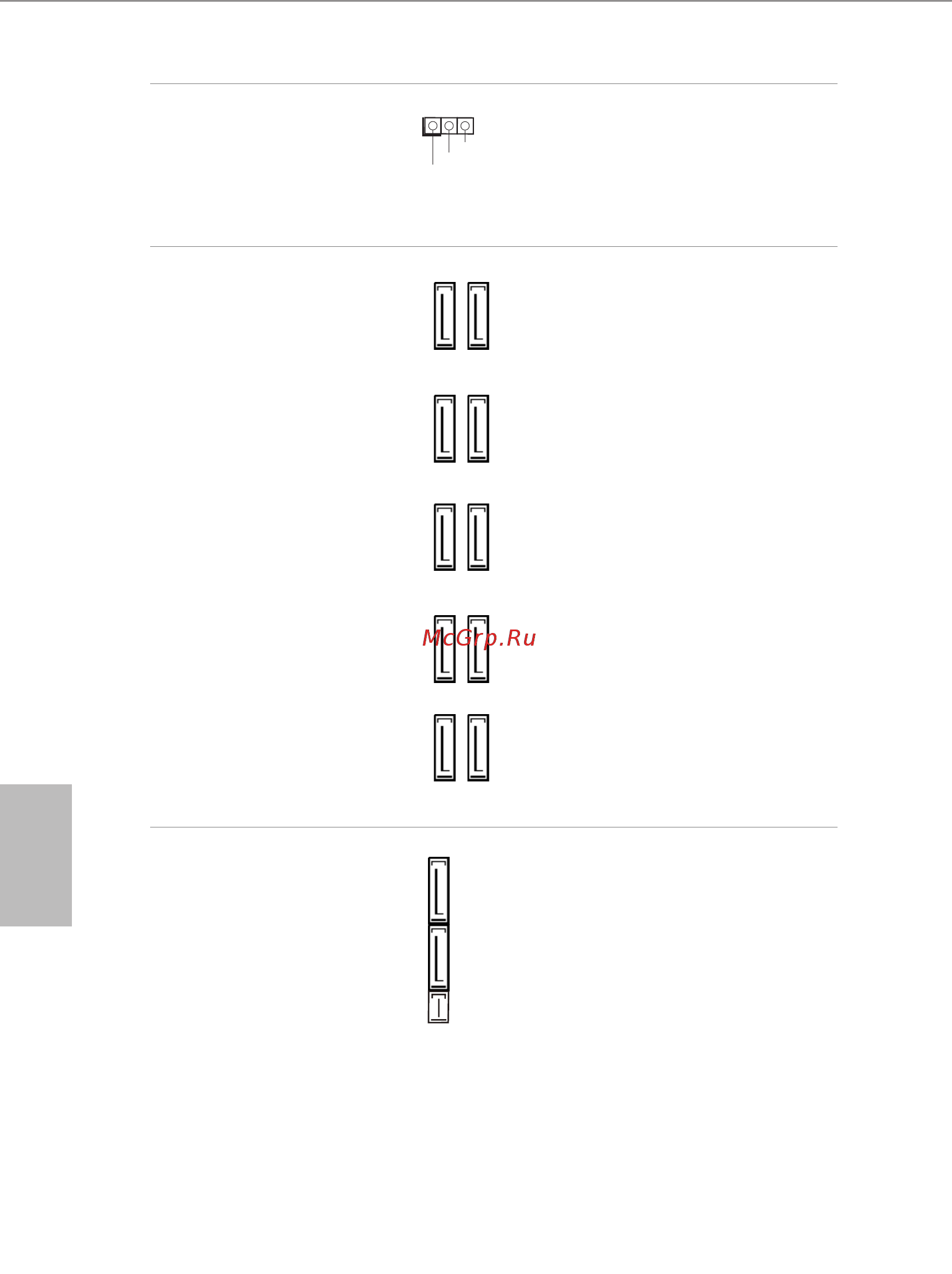

Cabezal de indicador LED
de alimentación
(PLED1 de 3 pines)
(consulte la pág.1, N.º 19)
Conecte el indicador LED
de alimentación del chasis
a este cabezal para
indicar
el estado de alimentación
del sistema.
Conectores Serie ATA3
(SSATA3_0_1:
consulte la pág.1, N.º 13)
(SSATA3_2_3:
(consulte la pág.1, N.º 14)
(SATA3_0_3:
consulte la pág.1, N.º 15)
(SATA3_1_4:
(consulte la pág.1, N.º 16)
(SATA3_2_5:
(consulte la pág.1,, N.º 17)
Estos diez conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos
de hasta 6,0 Gb/s. Si se
ha conectado el puerto
eSATA en el panel trasero
I/O, no funcionará el
puerto interno SSATA3_3.
Si se ha ocupado el
módulo Ultra M.2, el
SSATA3_2 interno no
funcionará.
* RAID solamente se
admite en los puertos
SATA3_0 ~ SATA3_5.
Conector express serie
SATA
(SATAE_1)
(consulte la pág.1, N.º 18)
Contacte o a este conector
dispositivos de almace-
namiento SATA o PCIe.
El conector express SATA
se comparte con SATA3_4
y SATA3_5.
*La interfaz SATA Express
es una combinación de
SATAE_1, SATA3_5 y
SATA3_4.
1
PLED+
PLED+
PLED-
SATA3_0
SATA3_3
SATA3_2
SATA3_5
SATA3_1
SATA3_4
SSATA3_0
SSATA3_1
SSATA3_2
SSATA3_3
SATA3_5SATAE_1 SATA3_4
