149
日本語
X99 Extreme6/3.1
（3 ピン CHA_FAN3）
（p.1、No. 12 参照）
（3 ピン PWR_FAN1）
（p.1、No. 36 参照）

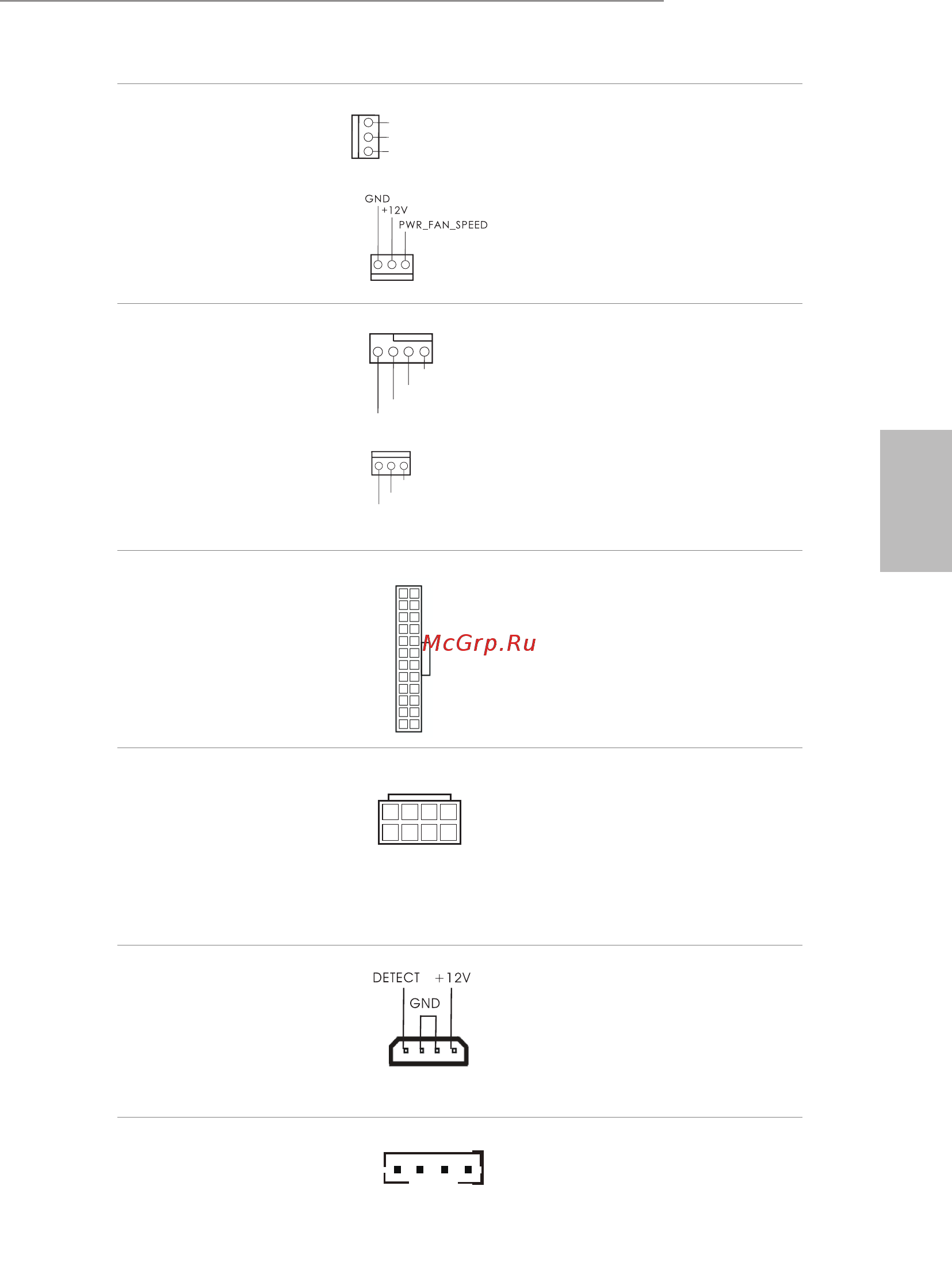

CPU ファンコネクタ ー
（4 ピン CPU_FAN1）
（p.1、No. 4 参照）
（3 ピン CPU_FAN2）
（p.1、No. 6 参照）
このマザーボードは 4 ピ
ン CPU ファン（ 静 音ファ
ン）コネクターを提供しま
す。 3 ピンの CPU ファン
を接続する場合には、ピ
ン 1-3 に 接 続してくだ さ
い。
ATX 電源コネクター
（24 ピン ATXPWR1）
（p.1、No. 9 参照）
このマザーボードは 24 ピ
ン ATX 電源コネクター
を提 供します。 20 ピンの
ATX 電源を使用するに
は 、ピ ン 1 と 13 番に合わ
せて接続してください。
ATX12V 電源コネクター
（8 ピン ATX12V1）
（p.1、No. 3 参照）
このマザーボードは 8 ピ
ン ATX12V 電源コネク
ターを提供します。 4 ピン
の ATX 電源を使用する
に は 、ピ ン 1と 5 番に合
わせて接続してください。
PCIe 電源コネクタ
（4 ピン PCIE_PWR1）
（p.1、No. 35 参照）
3 枚以上のグラフィッ PCI
Express カードを取り付ける場合
は、4 ピンモレックス電源ケーブ
ルをこのコネクタに接続してくだ
さい。
HDD セーバーコネクタ
（4 ピン SATA_PWR_1）
（p.1、No. 23 参照）
HDD セーバーケーブルをこの
コネクタに接続して HDD の電
源状態を管理します。
12
1
24
13
GND
CPU_FAN_SPEED
FAN_VOLTAGE
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
4
1
8
5
1
GND
CHA_FA
N_SPEED
FAN_VOLTAGE
