73
Italiano
X99 Extreme6/3.1

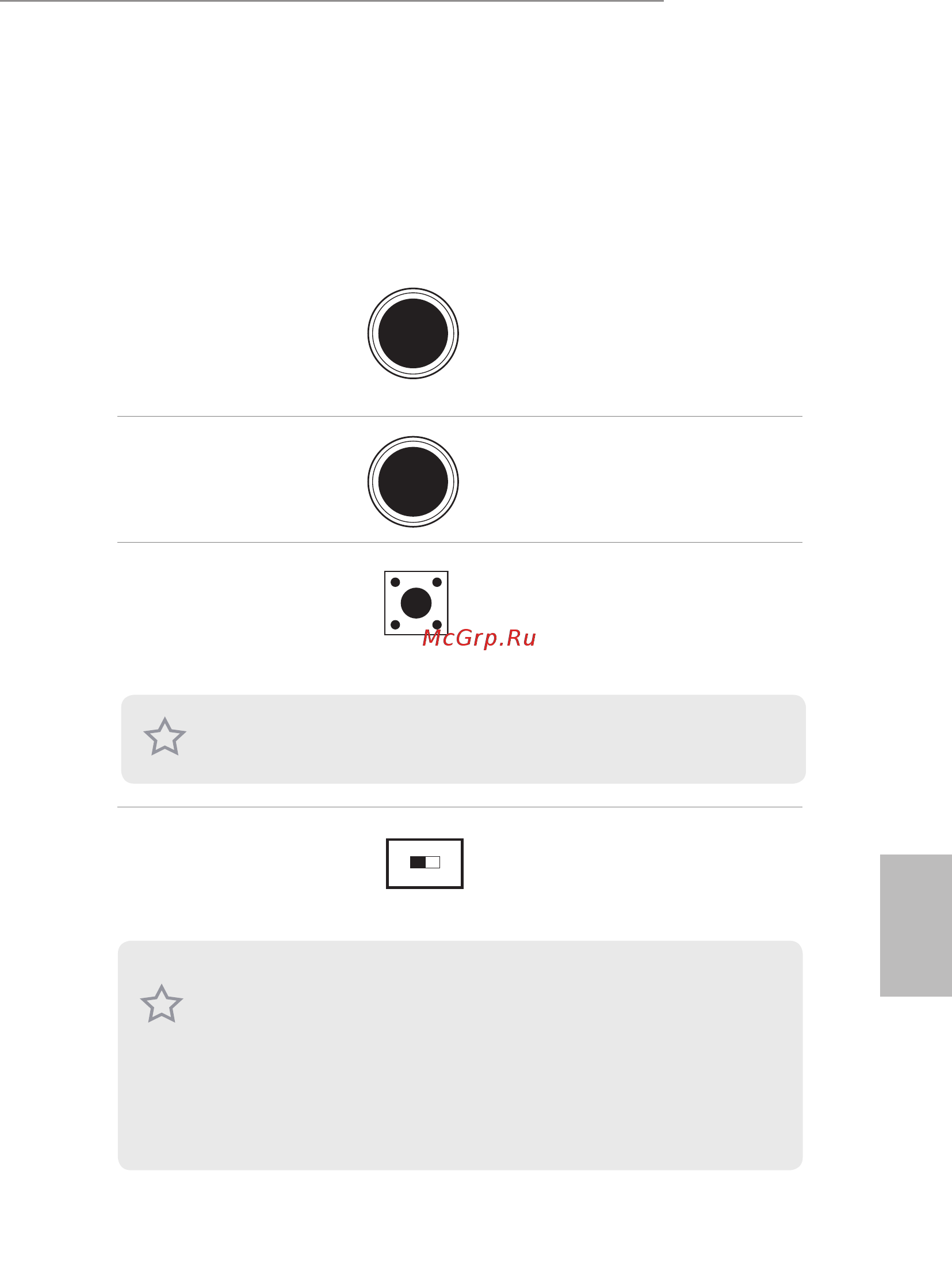

1.5 Interruttori intuitivi
La scheda madre è dotata di quattro interruttori intuitivi: Interruttore
d’alimentazione, interruttore di ripristino, interruttore Clear CMOS ed un
interruttore di selezione BIOS che consentono di accendere/spegnere rapidamente il
sistema, ripristinare il sistema, cancellare i valori CMOS oppure eseguire l’avvio su
un BIOS diverso.
Interruttore
d’alimentazione
(PWRBTN)
(vedere pag. 1, n. 22)
L’interrut tore
d’alimentazione consente
di accendere/spegnere
rapidamente il sistema.
Interruttore di ripristino
(RSTBTN)
(vedere pag. 1, n. 23)
L’interruttore di ripristino
consente di ripristinare
rapidamente il sistema.
Interruttore Clear CMOS
(CLRCBTN)
(vedere pag. 3, n. 14)
L’interruttore Clear
CMOS consente di
cancellare rapidamente i
valori CMOS.
Interruttore di selezione
BIOS (BIOS_SEL1)
(vedere pag. 1, N. 19)
L'interruttore di selezione BIOS
consente di riavviare il sistema
dal BIOS A o dal BIOS B.
Power
Reset
Questa funzione è operativa solo quando si spegne il computer e si scollega l'alimentatore.
AB
Questa scheda madre è dotata di due chip BIOS, un BIOS principale (BIOS_A) e un BIOS di
backup (BIOS_B), che migliorano la sicurezza e la stabilità del sistema. Il sistema funziona
normalmente sul BIOS principale. Tuttavia, se il BIOS principale è corrotto o danneggiato,
basta semplicemente posizionare l'interruttore di selezione su "B" e il BIOS secondario si
occuperà dell'avvio successivo del sistema. Quindi, usare "Secure Backup UEFI" in UEFI
Setup Utility per duplicare una copia dei le BIOS sul BIOS primario per garantire il fun-
zionamento normale del sistema. Per questioni di sicurezza, gli utenti non sono in grado
di aggiornare il BIOS di backup manualmente. Gli utenti possono fare riferimento ai LED
BIOS (BIOS_A_LED o BIOS_B_LED) per identicare quale BIOS è attualmente attivato.
