138
한 국 어

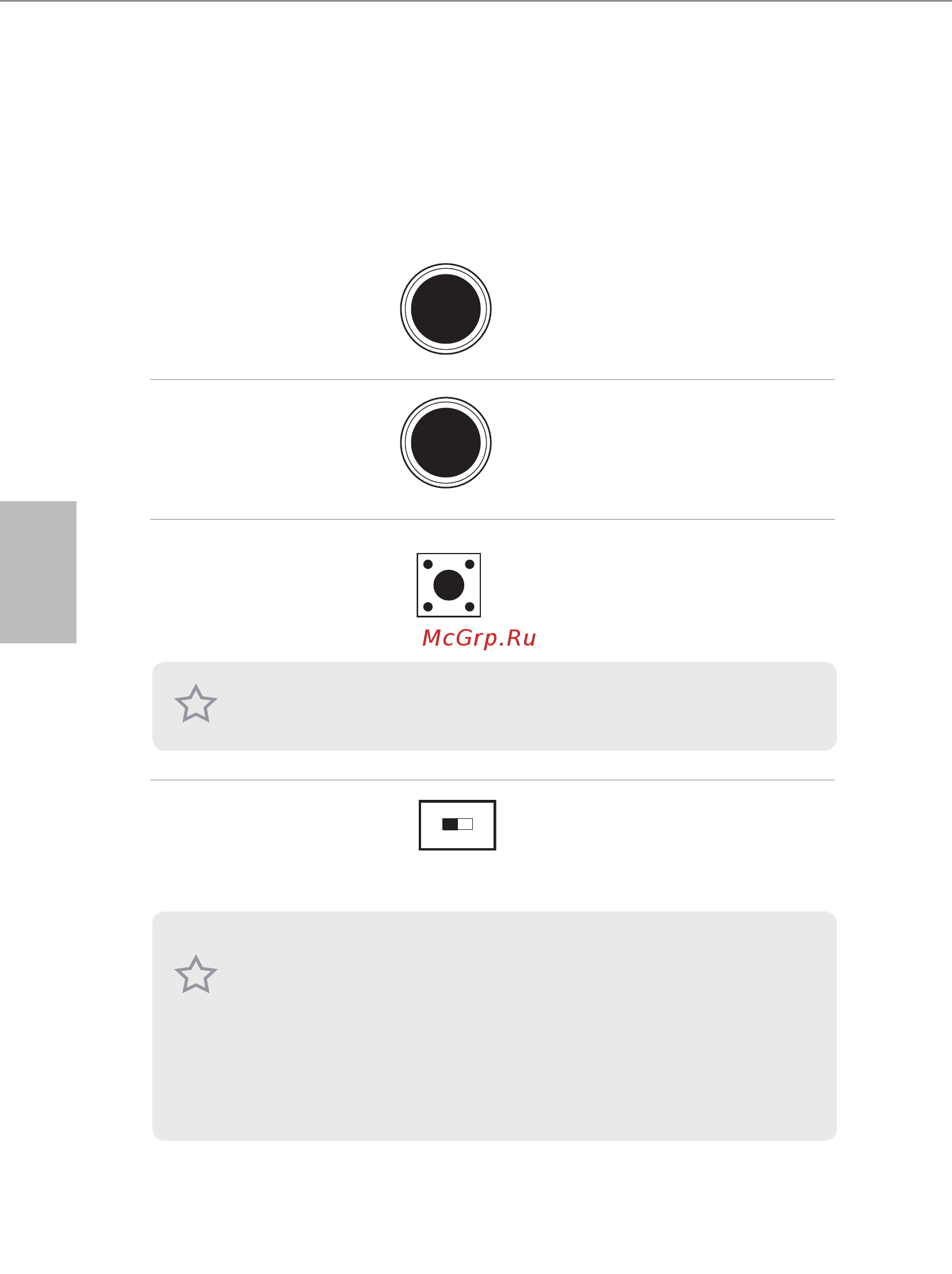

1.5 스마트 스위치
마더보드에는 스마트 스위치 네 개가 탑재되어 있습니다 : 전원 스위치 , 리셋 스
위치 , CMOS 초기화 스위치 및 BIOS 선택 스위치 한 개 . 이 스위치들로 시스템
을 빨리 켜고 끄거나 시스템을 리셋하거나 CMOS 값을 지우거나 다른 BIOS 로
부팅할 수 있습니다 .
전원 스위치
(PWRBTN)
(1 페이지 , 22 번 항목 참
조 )
전원 스위치로 시스템을
빨리 켜거나 끌 수 있습
니다 .
리셋 스위치
(RSTBTN)
(1 페이지 , 23 번 항목 참
조 )
리셋 스위치로 시스템을
빨리 리셋할 수 있습니
다 .
CMOS 지우기 스위치
(CLRCBTN)
(3 페이지 , 14 번 항목 참
조 )
CMOS 지우기 스위치로
CMOS 값을 빨리 지울 수
있습니다 .
BIOS 선택 스위치
(BIOS_SEL1)
(1 페이지 , 19 번 항목 참
조 )
BIOS 선택 스위치로 시스템을
BIOS A 또는 BIOS B 에서 부팅
할 수 있습니다 .
Power
Reset
이 기능은 컴퓨터를 끄고 전원 플러그를 빼는 경우에만 작동합니다 .
AB
이 마더보드는 두 개의 BIOS 칩 , 즉 일차 BIOS (BIOS_A) 와 보조 BIOS (BIOS_B) 를 탑
재하여 시스템의 안전 및 안정성을 더욱 강화했습니다 . 평소에 시스템은 일차 BIOS
로 동작합니다 . 그러나 일차 BIOS 가 손상될 경우 BIOS 선택 스위치를 “B” 위치로
설정하면 다음에 시스템을 부팅할 때 보조 BIOS 가 동작합니다 . 그런 다음 UEFI Setup
Utility 에서 “Secure Backup UEFI( 보안 백업 UEFI)”를 사용하여 BIOS 파일 실행본을
일차 BIOS 에 복사하여 정상적 시스템 작동을 유지합니다 . 안전을 위해서 , 사용자가
백업 BIOS 를 수동으로 업데이트하는 것이 금지되어 있습니다 . 사용자는 BIOS LED
(BIOS_A_LED 또는 BIOS_B_LED) 를 참조하여 현재 어떤 BIOS 가 작동 중인지 알 수
있습니다 .
