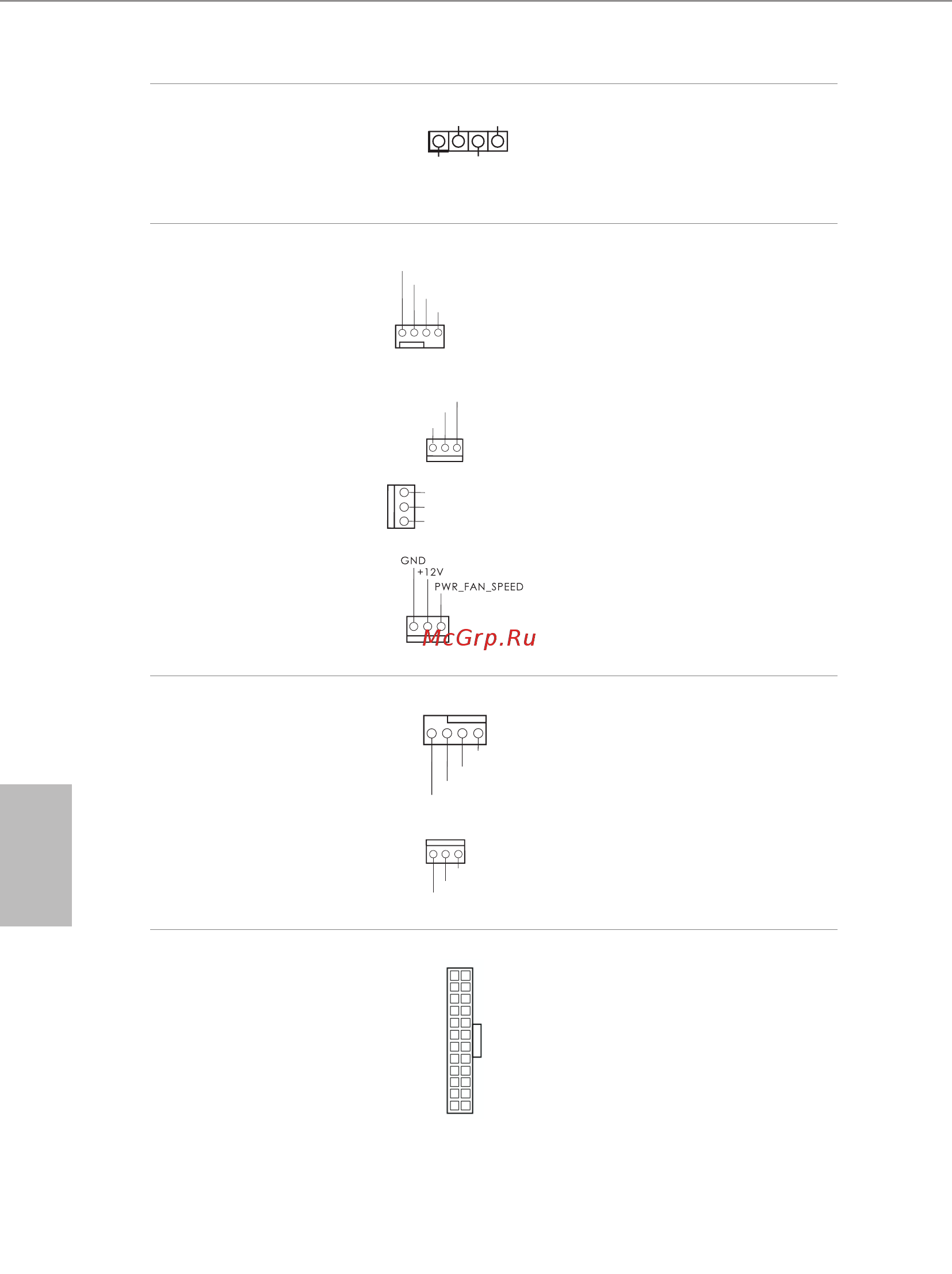

Cabezal de altavoces del
chasis
(SPEAKER1 de 4 pines)
(consulte la pág.1, N.º 20)
Conecte el altavoz del
chasis a este cabezal.
Conectores del ventilador
de alimentación y del cha-
sis
(CHA_FAN1 de 4 pines)
(consulte la pág.1, N.º 26)
(CHA_FAN2 de 3 pines)
(consulte la pág.1, N.º 25)
(CHA_FAN3 de 3 pines)
(consulte la pág.1, N.º 12)
(PWR_FAN1 de 3 pines)
(consulte la pág.1, N.º 36)
Conecte los cables del
ventilador a los conectores
del ventilador y haga
coincidir el cable negro
con el pin de conexión a
tierra. La velocidad del
ventilador CHA_FAN
se puede controlar
mediante UEFI o
A-Tu ning.
Conectores del ventilador
de la CPU
(CPU_FAN1 de 4 pines)
(consulte la pág.1, N.º 4)
(CPU_FAN2 de 3 pines)
(consulte la pág.1, N.º 6)
Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de
CPU de 4 pines. Si tiene
pensando conectar un
ventilador de CPU de 3
pines, conéctelo al Pin 1-3.
Conector de alimentación
ATX
(ATXPWR1 de 24 pines)
(consulte la pág.1, N.º 9)
Esta placa base contiene
un conector de aliment-
ación ATX de 24 pines.
Para utilizar una toma
de alimentación ATX de
20 pines, conéctela en los
Pines del 1 al 13.
GND
CHA_FA
N_SPEED
FAN_VOLTAGE
1
+5V
DUMMY
DUMMY
SPEAKER
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAG
E
CHA_FAN_SPEED
12
1
24
13
GND
CPU_FAN_SPEED
FAN_VOLTAGE
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
