43
Deutsch
X99 Extreme6/3.1

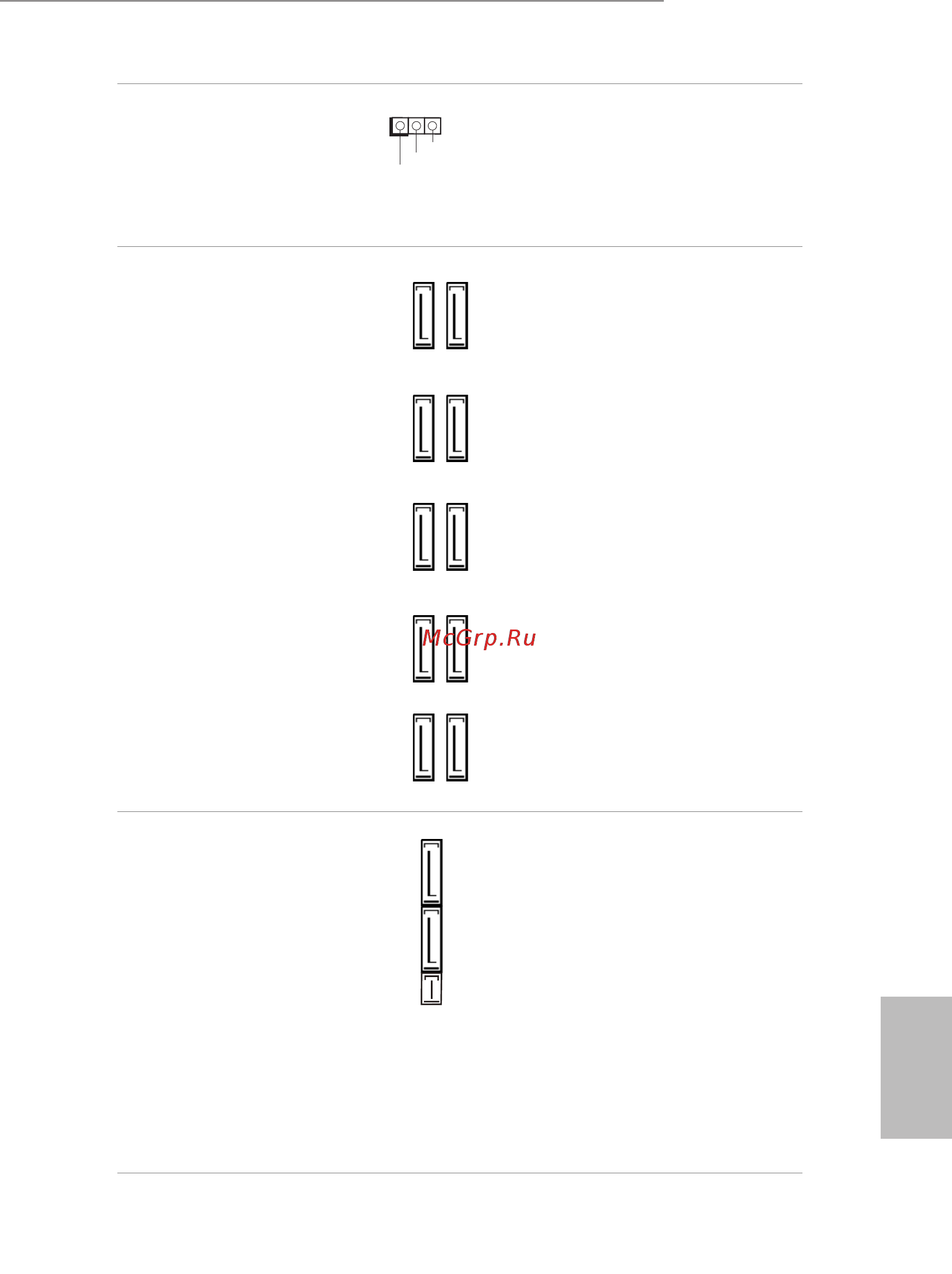

Betrieb-LED-Stileiste
(3-polig, PLED1)
(siehe S. 1, Nr. 19)
Bitte verbinden Sie
die Betrieb-LED des
Gehäuses zur
Anzeige des
Systembetriebsstatus mit
dieser Stileiste.
Serial-ATA-III-
Anschlüsse
(SSATA3_0_1:
siehe S. 1, Nr. 13)
(SSATA3_2_3:
siehe S. 1, Nr. 14)
(SATA3_0_3:
siehe S. 1, Nr. 15)
(SATA3_1_4:
siehe S. 1, Nr. 16)
(SATA3_2_5:
siehe S. 1, Nr. 17)
Diese zehn SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte
mit einer Datenübertr
agungsgeschwindigkei
t bis 6,0 Gb/s. Falls der
eSATA-Port am hinteren
E/A angeschlossen wurde,
funktioniert der interne
SSATA3_3-Anschluss
nicht. Bei Bestückung des
Ultra M.2-Sockels ist der
interne SSATA3_2-Port
ohne Funktion.
* RAID wird nur an
den Ports SATA3_0 bis
SATA3_5 unterstützt.
Serial-ATA-Express-
Anschluss
(SATAE_1)
(siehe S. 1, Nr. 18)
Bitte verbinden Sie
entweder SATA- oder
PCIe-Speichergeräte mit
diesem Anschluss. Der
SATA Express-Anschluss
wird gemeinsam mit
SATA3_5 und SATA3_4.
* Die SATA Express-
Schnittstelle ist eine
Kombination aus
SATAE_1, SATA3_4 und
SATA3_5.
1
PLED+
PLED+
PLED-
SATA3_0
SATA3_3
SATA3_2
SATA3_5
SATA3_1
SATA3_4
SSATA3_0
SSATA3_1
SSATA3_2
SSATA3_3
SATA3_5SATAE_1 SATA3_4
