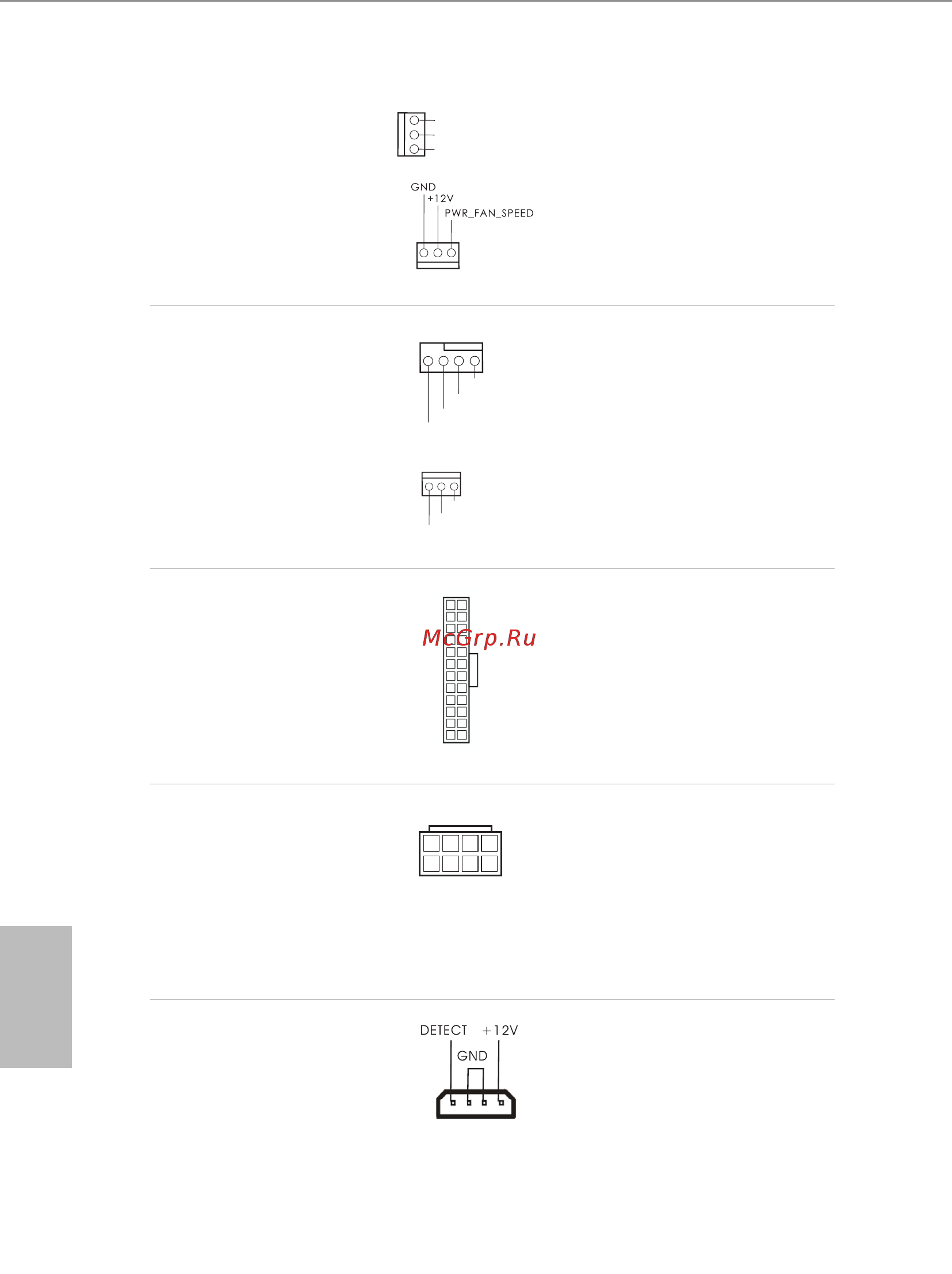

GND
CHA_FA
N_SPEED
FAN_VOLTAGE
(CHA_FAN3 à 3 broches)
(voir p.1, No. 12)
(PWR_FAN1 à 3 broches)
(voir p.1, No. 36)
Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 4)
(CPU_FAN2 à 3 broches)
(voir p.1, No. 6)
Cette carte mère est dotée
d’un connecteur pour
ventilateur de processeur
(Quiet Fan) à 4 broch-
es. Si vous envisagez de
connecter un ventilateur
de processeur à 3 broches,
veuillez le brancher sur la
Broche 1-3.
Connecteur
d’alimentation ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 9)
Cette carte mère est
dotée d’un connecteur
d’alimentation ATX à 24
broches. Pour utiliser une
alimentation ATX à 20
broches, veuillez efectuer
les branchements sur la
Broche 1 et la Broche 13.
Connecteur
d’alimentation ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 3)
Cette carte mère est
dotée d’un connecteur
d’alimentation ATX 12V
à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez efectuer
les branchements sur la
Broche 1 et la Broche 5.
Connecteur
d'alimentation PCIe
(PCIE_PWR1 à 4
broches)
(voir p.1, No. 35)
Veuillez connecter un câble
d'alimentation molex à 4 broches
à ce connecteur lorsque plus de
trois Cartes PCI Express sont
installées.
12
1
24
13
GND
CPU_FAN_SPEED
FAN_VOLTAGE
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
4 1
8 5
