110
Русский

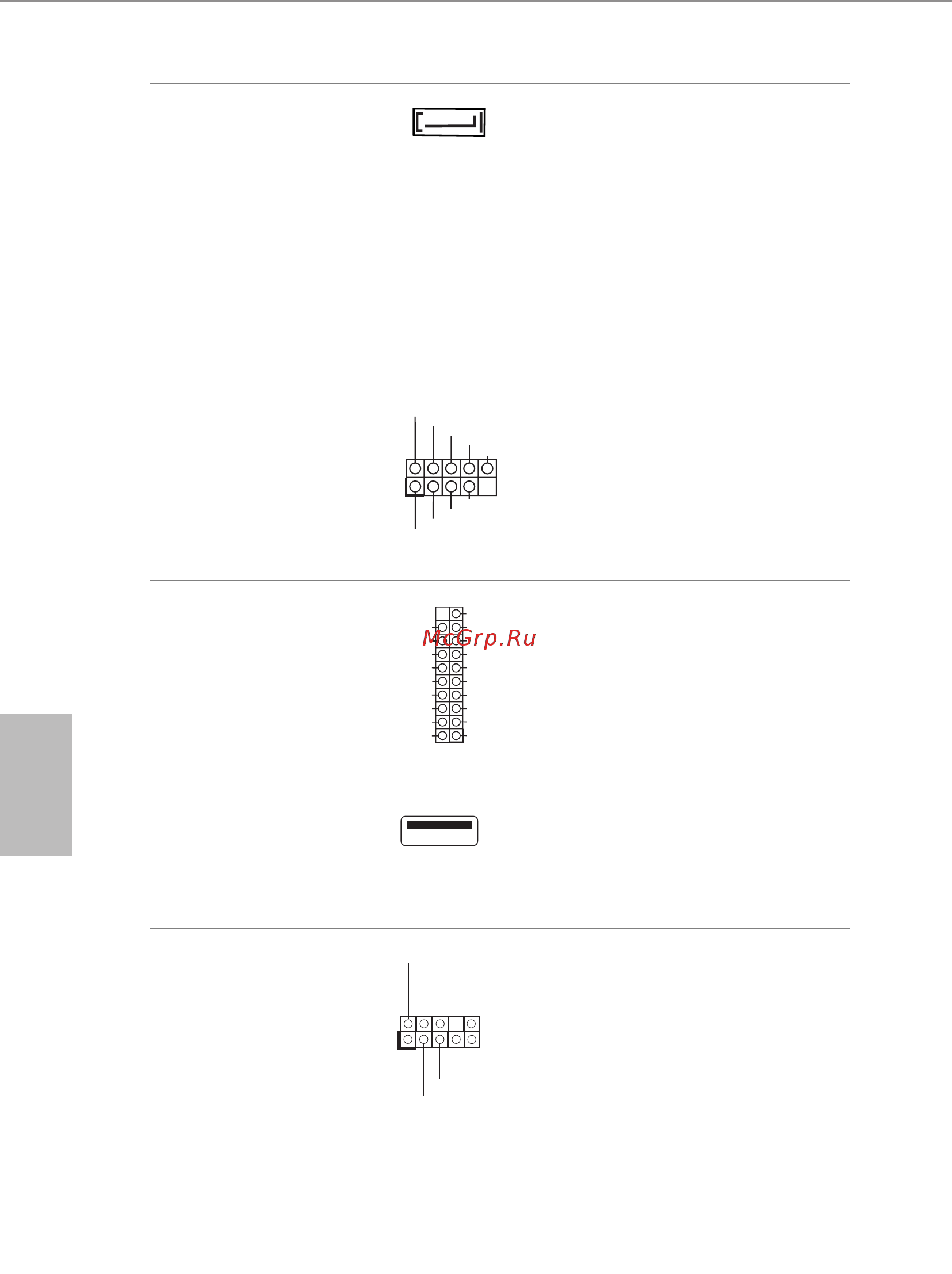

Разъем SATA
Разъемы
(SATA_0)
(См. стр. 1 или 4, № 24)
Разъем SATA DOM
поддерживает SATA
DOM (Disk-On-Mod-
ule) и SATA-кабель
данных для внутреннего
запоминающего
устройства.
*При подключении
разъема S_SATA3_2 слот
SATA DOM (SATA_0) не
работает.
Колодки USB 2.0.
(9-контактная, USB5_6)
(См. стр. 1 или 4, № 35)
(9-контактная, USB7_8)
(См. стр. 1 или 4, № 36)
Кроме четыре портов
USB 2.0 на панели ввода-
вывода на материнской
плате также есть
Два колодка. Каждая
колодка USB 2.0 может
поддерживать два порта.
Колодки USB 3.0
(19-контактная,
USB3_5_6)
(См. стр. 1 или 4, № 11)
USB3_7_8)
(См. стр. 1 или 4, № 10)
Кроме четыре портов
USB 3.0 на панели ввода-
вывода на материнской
плате также есть
Два колодка. Каждая
колодка USB 3.0 может
поддерживать два порта.
USB DOM
Разъемы
(USB9)
(См. стр. 1, № 46 или
стр. 4, № 45)
Данный разъем
поддерживает USB DOM
(Disk-On-Module).
Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(См. стр. 1, № 43 или
стр. 4, № 42)
Эта колодка предназначена
для подключения
аудиоустройств к передней
аудиопанели.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SA TA_ 0
